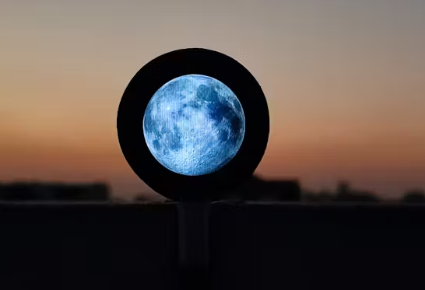

這個裝置就像在你手里或墻上有一個真正的月亮。它會根據你當前的位置顯示月相。

我喜歡兩樣?xùn)|西，我的女朋友和月亮。毫無疑問，我的女孩像滿月一樣閃閃發光，但真正的月亮有它獨特的美，它的質地，它的光芒。我真的很喜歡觀察月相和它的亮度隨時間的變化。

所以，我創造了Luna -月相顯示?！癓una”在拉丁語中是“月亮”的意思，這個裝置就像在你手里或墻上有一個真正的月亮。它會根據你當前的位置顯示月相。

它是如何工作的

該設備連接Wi-Fi，并自動檢測你的位置和坐標。在此基礎上，它檢索當?shù)貢r(shí)間，并根據您的時區計算月球的當前相位。

什么是月相?

簡單來說，月相就是我們從地球上看到的月球陽光照射部分的不同形狀。

可以這樣想：月球是太空中的一塊巨大巖石，它自己不發光。它發光是因?yàn)樗瓷涮?yáng)的光。當月球繞地球運行時，我們看到不同數量的這一半陽光。

這就像把一個球帶到外面的陽光下，慢慢地旋轉。你會看到球的明亮部分改變了形狀，即使球本身沒有改變。

主要階段

?新月：月亮位于地球和太陽之間。被照亮的一面背對著我們，所以看起來是看不見的。

?蠟月牙：在右側出現一縷光亮?！按蛳灐钡囊馑际撬谧兇?。

?第一季度：月亮的一半(右側)被照亮。它被稱為“四分之一”月亮，因?yàn)樗侵芷诘乃姆种弧?

?上蠟長臂猿：現在有一半以上的長臂猿已經被點燃，而且還在生長。

?滿月：地球位于太陽和月亮之間。我們看到整個陽光下的臉，使它看起來像一個完美的，明亮的圓圈。

?漸弱的吉布斯：光線開始減弱。“漸弱”的意思是它越來越小。左邊現在亮了。

?最后四分之一：月亮的左半部分被照亮。它已經完成了周期的四分之三。

?月牙：在它回到新月之前，左邊只剩下一薄條。

供應

在這個項目中，你只需要幾個組件就可以將Luna帶入生活：

?Waveshare 1.28英寸ESP32-S3圓形觸摸顯示器

?500mAh鋰電池

?USB Type-C電纜

?3M雙面膠帶

Waveshare 1.28英寸ESP32-S3圓形觸摸顯示器

這是該項目的核心——一個緊湊但功能強大的開發板。它具有1.28英寸電容觸摸LCD，內置ESP32-S3 MCU和板載6軸傳感器(3軸加速度計+ 3軸陀螺儀)，使其成為交互式項目的完美選擇。它還包括一個便攜式鋰離子電池充電管理器。憑借其小巧的外形和豐富的功能，它很容易集成到DIY構建或最終產品中。

500mAh鋰電池

這種可充電的鋰電池為L(zhǎng)una設備提供便攜式電源，確保它即使在停電時也能保持運行。500mAh的容量是這個項目的最佳選擇——它足夠緊湊，可以裝進3d打印的外殼，同時還能提供幾個小時的備用時間。它還與Waveshare ESP32-S3圓形顯示器完美搭配，因?yàn)樵摪逡呀?jīng)內置了Type-C的鋰離子電池充電管理器，使集成簡單可靠。我之所以選擇這種電池，是因?yàn)樗亓枯p、安全，而且在尺寸、容量和顯示模塊的兼容性方面提供了恰到好處的平衡。

3D打印的情況

在Tinkercad中設計，適合ESP32-S3圓形顯示器和500mAh電池。該機殼為圓筒形，有空間放置Type-C接口，背面平整，便于使用3M膠帶安裝在墻上。輕巧，緊湊，現代的外觀，它保持一切保護，同時無縫地融入家庭設置。

USB Type-C電纜

對于500mAh鋰電池充電和將代碼上傳到ESP32-S3圓形顯示器都是必不可少的。一個標準的，可靠的Type-C電纜使開發和日常使用簡單，沒有麻煩。

3M雙面膠帶

強力膠帶，用于將設備固定在墻上，無需螺釘或鉆孔。它使案件安全，同時允許輕松重新定位，完美的清潔，租客友好的設置。

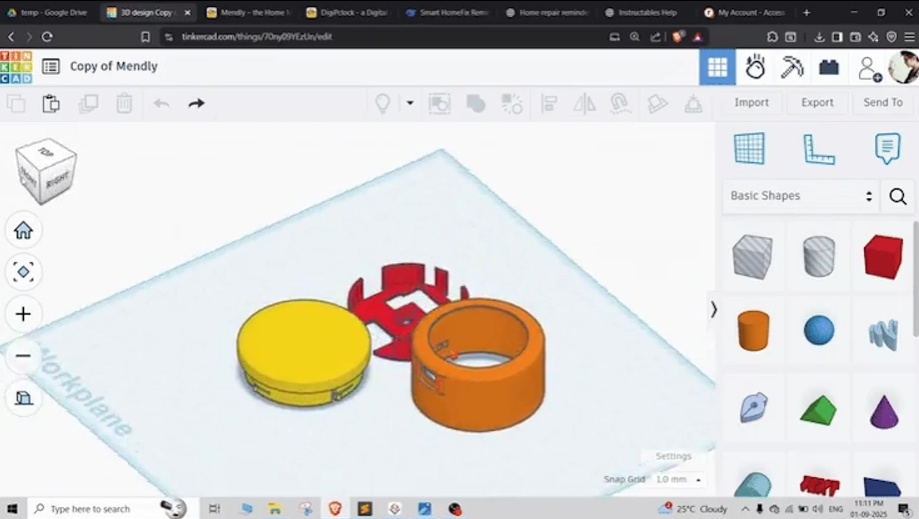

在Tinkercad中設計圍場

我希望外殼看起來就像圓形顯示器本身一樣時尚和現代。使用TinkerCAD，我設計了一個由三部分組成的卡扣式外殼——前殼、后蓋和中間環。在設計之前，我仔細測量了顯示屏、電池和USB Type-C端口的尺寸，以確保所有東西都能貼合在一起，沒有額外的空隙。中間部分保持顯示器牢固，同時也為充電端口留下一個干凈的開口。

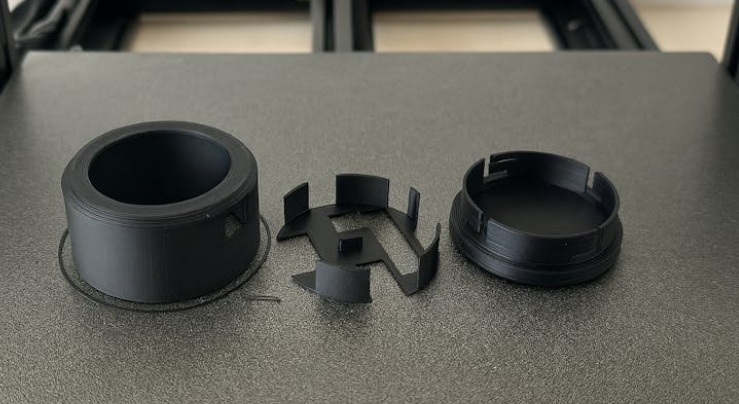

3D打印外殼

印花細節:

?噴嘴：0.1 mm(用于精細細節和光潔度)

?填充物：20%(堅固而輕便)

?材質：ABS -黑色(耐用、耐熱、專業)

設備編程(Arduino IDE)

下載守則

從我的githubrerepository獲取項目文件。

安裝所需的庫

在Arduino IDE中，打開Library Manager并安裝：

?TFT_eSPI

配置TFT_eSPI

?打開文件：

?文檔/ Arduino /圖書館/ TFT_eSPI / User_Setup_Select.h

?取消:

?注釋掉:

連接無線網絡

打開代碼并在第19行和第20行設置Wi-Fi名稱和密碼。

設置單板設置

匹配參考圖片中的單板配置(ESP32-S3、正確的flash、PSRAM等)。

連接設備

使用USB Type-C電纜將Waveshare ESP32-S3顯示器連接到計算機。

編譯和上傳

?單擊Verify以編譯代碼。

?然后單擊Upload將固件flash到設備上。

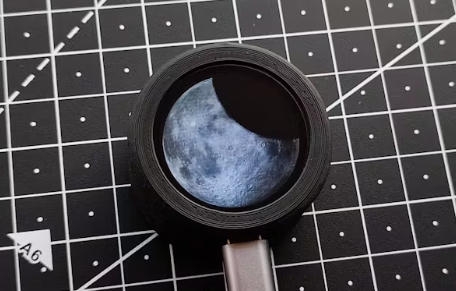

上傳后，您的Luna將嘗試連接Wi-Fi，連接成功后，它將顯示月球。

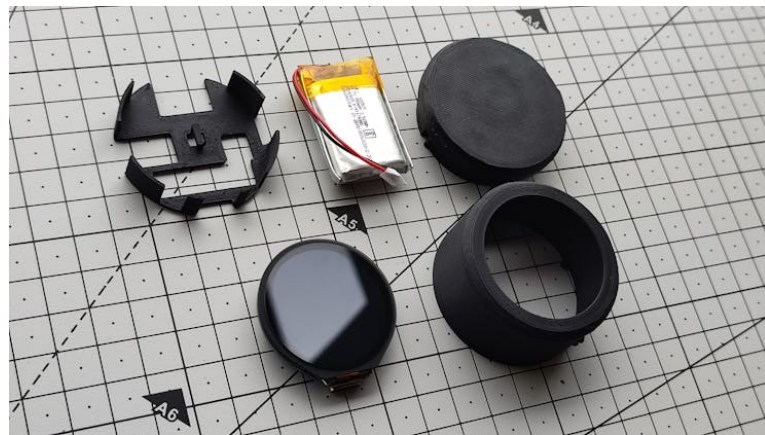

組裝

?通過去除支撐和平滑邊緣來清潔3d打印部件。

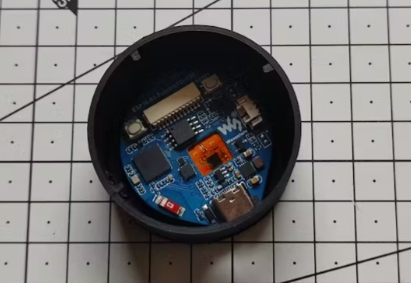

?將顯示器插入頂部，確保USB-C端口對齊。

?將中間的框架固定在適當?shù)奈恢茫岳喂痰毓潭@示器。

?連接500mAh鋰電池并將其放入。

?添加泡沫塊，保持組件的舒適和穩定。

?關閉后蓋，直到合扣接頭鎖定。

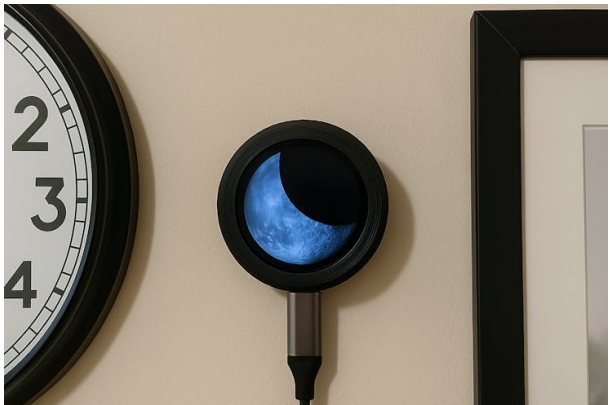

安裝設備

?使用3M雙面膠帶將設備固定在墻上。

?把它放在墻上插座附近，方便充電和供電。

?連接Type-C USB線纜，為設備上電。

?Luna現在可以使用了!

使用設備

?在代碼中設置正確的Wi-Fi名稱和密碼。

?一旦代碼被上傳，設備被打開，它將顯示一個“連接”的消息。

?連接Wi-Fi后，它會根據你的位置顯示月相。

?該設備會自動從你的Wi-Fi網絡中檢測時間和位置。
