在本教程中，我們將學習如何使用MOSFET模塊控制直流電機速度。

步驟1：你需要什么

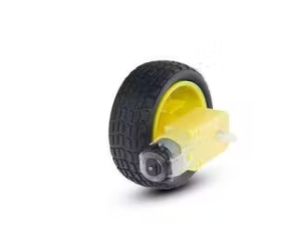

?直流電機

?MOSFET模塊

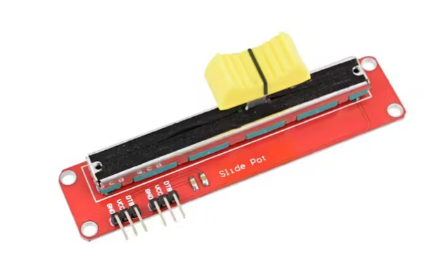

?電位計

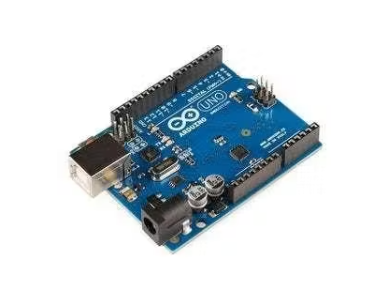

?Arduino UNO(或任何其他Arduino)

?跳線

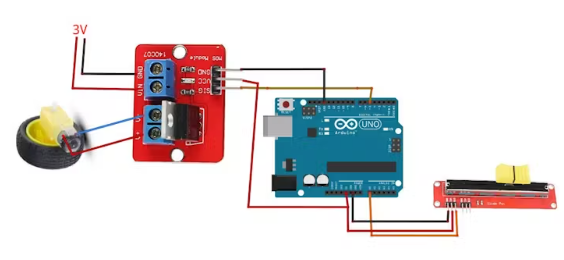

步驟2：電路

?連接電位器引腳OTB到Arduino模擬引腳A0

?連接電位器引腳VCC到Arduino模擬引腳5V

?連接電位器引腳GND到Arduino引腳GND

?連接Arduino數字引腳[5]到MOSFET模塊引腳[Sig]

?連接MOSFET模塊引腳VCC到Arduino模擬引腳5V

?將MOSFET模塊引腳GND連接到Arduino引腳GND

?直流電機正引腳(+)連接到MOSFET模塊引腳[V+]

?將直流電機負引腳(-)連接到MOSFET模塊引腳[V-]

?將電源正極引腳(+)連接到MOSFET模塊引腳[VIN]

?連接電源負引腳(-)到MOSFET模塊引腳[GND]

步驟3：啟動Visuino，選擇Arduino UNO板類型

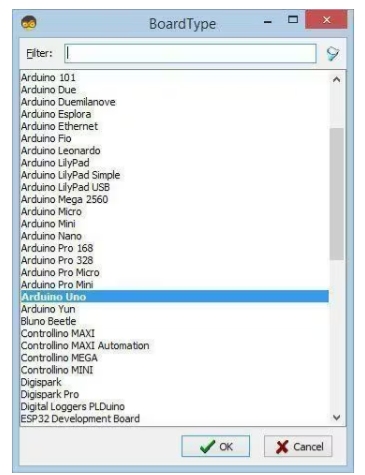

如圖1所示啟動Visuino，點擊Visuino中Arduino組件(圖1)上的“Tools”按鈕，出現對話框后選擇“Arduino UNO”，如圖2所示

步驟4：在Visuino中

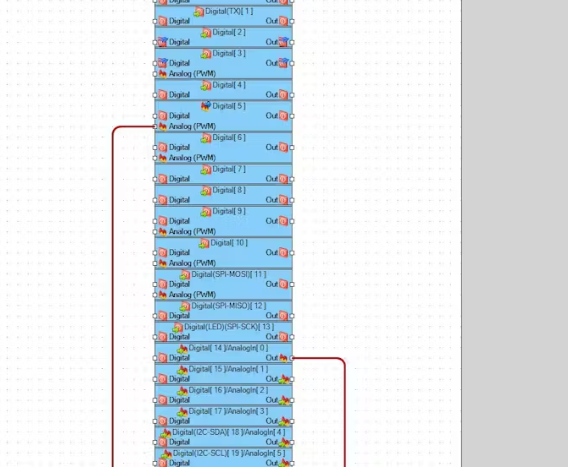

連接Arduino模擬引腳0和Arduino數字引腳5

步驟5：生成，編譯和上傳Arduino代碼

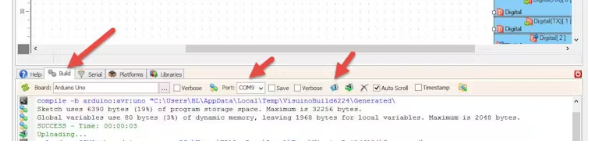

在Visuino中，在底部單擊“Build”選項卡，確保選擇了正確的端口，然后單擊“Compile/Build and Upload”按鈕。

步驟6：玩耍

如果你給Arduino模塊供電，電機就會開始旋轉，你可以通過滑動電位器來改變速度。
