大家好，歡迎回來。在我之前的文章中，我解釋了什么是h橋電路，L293D電機驅動IC和用于驅動大電流電機驅動器的搭載L293D電機驅動IC。在這篇文章中，我將向您展示如何設計和制作自己的L293D電機驅動板，它可以獨立控制多達4個大電流直流電機，并使用JLCPCB完成自己的Arduino電機屏蔽PCB。

H橋

H橋是一種簡單的電路，允許電壓在負載上任意方向施加。它們通常用于控制機器人運動部件的直流電機。使用直流電機的優點是，我們可以在不修改電路的情況下反轉負載上施加電壓的極性。

L293D

L293D是采用上述電路的集成電路形式的H橋電路的緊湊形式。它是一個每側有8個引腳(共16個引腳)的IC，包含2個獨立的H橋電路，這意味著我們可以使用單個IC獨立控制兩個電機。

L293D是一個典型的電機驅動器或電機驅動器IC，它允許直流電機在任何方向上驅動。L293D是一個16引腳的集成電路，可以同時控制一組兩個直流電機在任何方向。這意味著您可以使用單個L293D IC控制兩個直流電機。

搭載L293D

L293D背負式配置是一種簡單的方法，可以將電流增加一倍(或在我的情況下增加三倍)，以及L293D電機驅動器IC的功率，以驅動高轉矩/高電流電機/高電阻負載。(這種策略應該適用于任何L293D芯片)。L293D Piggyback是一種快速而簡單的技術，可以將電機的電流輸出增加一倍。

所以整個想法是在現有的芯片上直接焊接另一個L293D芯片。別針到別針。這使兩個芯片處于并聯模式，因此電壓將保持不變，但電流增加。這些芯片在約600ma恒定或高達1.2A的短時間內進行評估。將其中兩個連接在一起后，它們將提供1.2A的持續電流和2.4A的短時間輸出。

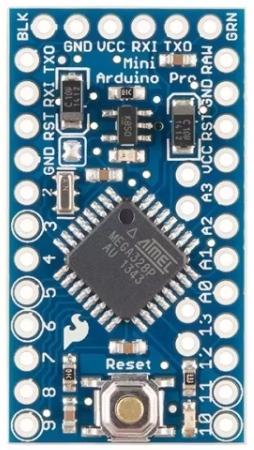

Arduino Pro Mini

這種微小的板是為空間昂貴和永久安裝的應用和項目而開發的。

體積小，有3.3 V和5 V兩種版本，由ATmega328供電。由于其體積小，在這個項目中，我們將使用該板來控制基于Arduino的電機驅動板。

在線PCB制造商- JLCPCB

JLCPCB是最好的在線PCB制造公司之一，您可以在線訂購PCB，沒有任何麻煩。該公司每周7天，每天24小時不間斷工作。憑借他們的高科技機械和自動化工作流程，他們可以在幾小時內制造大量的高檔pcb。

JLCPCB可以開發各種復雜的pcb。他們?yōu)閻酆谜吆蛺酆谜唛_發簡單廉價的單層電路板，以及用于高標準工業應用的復雜多層板。JLC與大型產品制造商合作，可能是您正在使用的設備的PCB，如筆記本電腦或手機都是在這家工廠制造的。

以便宜的價格創建自己的PCB

機器人入門?

想從零開始學習機器人?這里是一個很棒的指南，讓你開始與機器人(包括免費視頻教程)。

Arduino電機屏蔽板解釋

RootSaid Arduino電機屏蔽的特點

?同時獨立控制4個電機

?獨立速度控制

?連接模擬/數字傳感器的頭

?額外組件的5v， 12v和Gnd頭

?無焊接的承載

?支持HC12無線模塊

現在讓我們來看看我們的電機驅動板的電路。

為您的項目設計自己的pcb !

我使用Altium designer繪制電路并設計PCB。它是一個強大的工具，可用于為我們的項目設計和創建我們自己的pcb，以及用于工業用途的復雜和多層pcb。

如果你是一個DIY電子愛好者，我敢打賭這對你來說真的很有用。我在過去的3-4年里一直在使用它，讓我告訴你們，這太神奇了!您可以從這里下載免費試用Altium PCB設計器。

使用Altium的PCB設計教程

看起來有點亂?別擔心，我會給你解釋的。

監管機構

輸入電源連接到7805穩壓器。7805是一個5V穩壓器，它將7- 32V的輸入電壓轉換為穩定的5V直流電源。5V電源連接Arduino的電壓輸入以及L293D IC的邏輯運算。12V和5V兩端有指示燈led，方便故障排除。

因此，您可以將7V到32之間的任何輸入電壓連接到該電路。對于我的機器人，我更喜歡11.1V的鋰電池。

搭載L293D配置

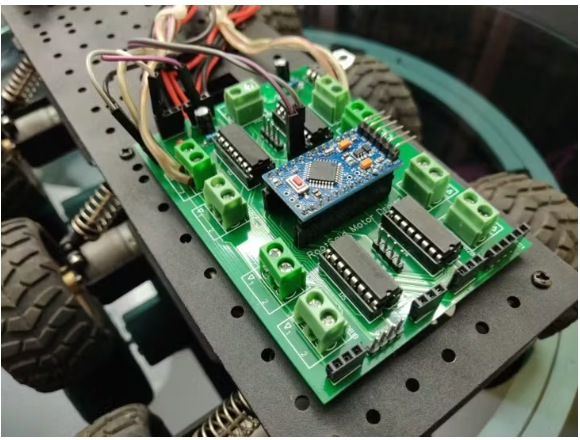

PCB板上有放置4個L293D ic的空間。U2和U3并聯，U4和U5并聯。這將幫助您同時獨立驅動4個大電流直流電機，而沒有太多問題。

制作自己的Arduino電機屏蔽PCB

現在讓我告訴你我是如何設計電路的，并從JLCPCB得到了這個PCB。

步驟1 -創建原型

首先將面包板上的所有組件連接在一起，以便在出現問題時可以輕松排除故障。一旦我讓一切正常工作，我就在一個機器人上試了試，玩了一段時間。那一次，我確保賽道工作正常，沒有發熱。

步驟2 -原理圖

為了繪制電路和設計PCB，我們有EasyEDA的在線PCB設計工具，提供在線PCB設計和PCB印刷所需的所有功能，電路板具有數百個組件和數千個軌道的多層。

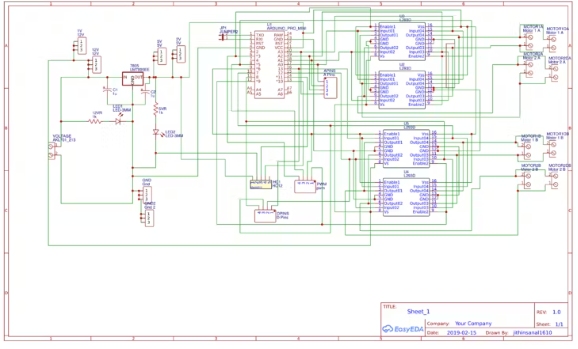

我在EasyEDA中繪制了一個電路，其中包括面包板上的所有組件- ic， Arduino Nano和HC12模塊，它們連接到Arduino的數字引腳。我還添加了一些連接到這些按鈕的模擬引腳和數字引腳的頭，在將來會很有用。

連接

此外，還有5V， 12V, Gnd，無線模塊，數字和模擬引腳頭，以防您想要添加傳感器并在將來讀取數據。完整的引腳映射將在下面的章節中解釋。

電機驅動器1使能1 - D3 (PWM)InM1A - A0InM1B - A1

使能2 - D5 (PWM)InM2A - A2InM2B - A3

電機驅動器2使能1 - 6 (PWM)InM1A - D13InM1B - D12

使能2 - 9 (PWM)InM2A - D8InM2B - D7

HC12Vin - 5VGnd - GndTx/Rx - D10Tx/Rx - D11

我還添加了一個7805，穩壓器，這將幫助我在輸入中提供7伏到35伏之間的輸入電壓，這樣我就可以使用7伏電源，9伏電池甚至12伏鋰聚合物電池而沒有任何問題。

步驟3 -創建PCB布局

接下來，設計PCB。PCB布局實際上是PCB設計的重要組成部分，我們使用PCB布局從原理圖制作PCB。我設計了一個PCB，我可以把所有的組件焊接在一起。

為此，首先保存原理圖，并從頂部工具列表中，單擊轉換按鈕并選擇“轉換為PCB”。

這將打開一扇窗。在這里，您可以將組件放置在邊界內，并按您想要的方式排列它們。路由所有組件的簡單方法是“自動路由”過程。為此，點擊“路由”工具，選擇“自動路由”。

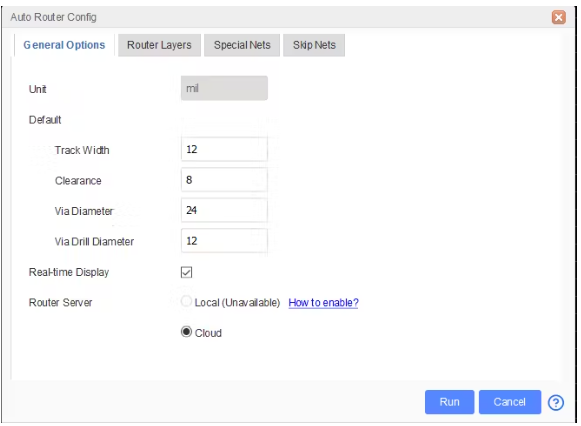

這將打開一個自動路由器配置頁面，您可以在其中提供詳細信息，如間隙，軌道寬度，圖層信息等。一旦你完成了，點擊“運行”。

以下是L293D Arduino電機屏蔽板的EasyEDA原理圖和Gerber文件的鏈接。請隨時下載或編輯原理圖/PCB布局。

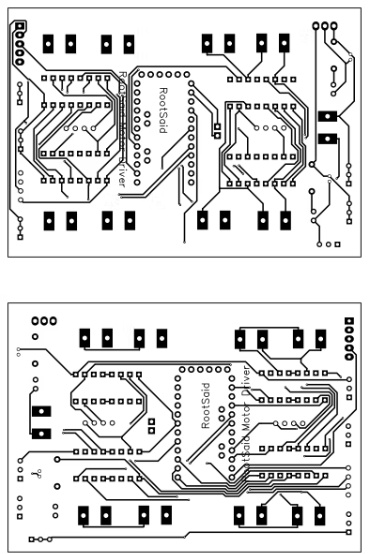

好了，伙計們，你的布局現在完成了。這是一個雙層PCB，這意味著路由在PCB的兩側。您現在可以下載Gerber文件并使用它從JLCPCB制造PCB。

步驟4 -獲得高質量的PCB制造

JLCPCB是一家擁有完整生產周期的PCB制造公司。這意味著他們從PCB制造過程的“A”開始到“Z”結束。從原材料到成品，一切都在我們的屋檐下完成。

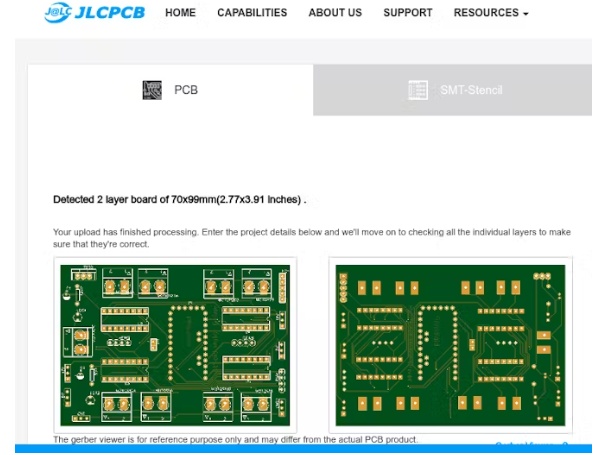

去JLCPCBs網站創建一個免費帳戶。一旦你成功創建了一個帳戶，點擊“現在報價”并上傳你的Gerber文件。

Gerber文件包含有關PCB的信息，如PCB布局信息，層信息，間距信息，軌道等。

在PCB預覽下面，您將看到許多選項，如PCB數量，紋理，厚度，顏色等。選擇所有你需要的東西。

一旦一切完成，點擊“保存到購物車”。在下一頁中，您可以選擇運輸和付款選項和安全檢查。您可以使用PayPal或信用卡/借記卡付款。

好了，伙計們。這是完成了。PCB將在幾天內制造和發貨，并將在上述時間段內交付到您的家門口。

項目使用這個板，從那里你可以得到樣例代碼將很快發布。
