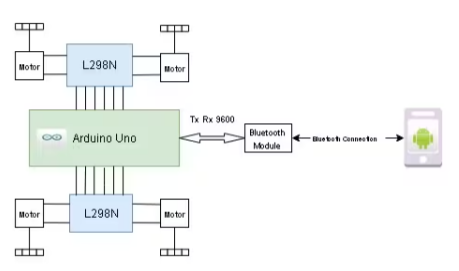

在我的project intelligent Controlled Arduino 4WD Robot Car中，我展示了一款智能手機控制的Arduino 4WD機器人車或者藍牙Arduino機器人。然后我決定把藍牙控制的機器人車改造成Wi-Fi控制的機器人車。為此，我簡單地刪除了藍牙模塊，并添加了具有相同電線連接的NodeMCU(已經創建了適當?shù)腶ndroid應用程序)。

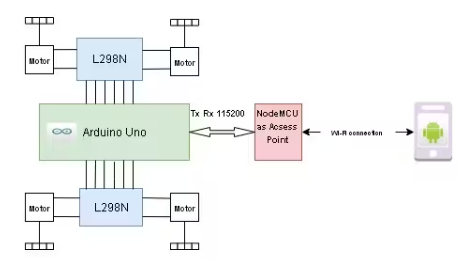

該NodeMCU ESP8266工作在接入點模式，以控制機器人汽車在露天，那里沒有工作的Wi-Fi網絡。

它是如何工作的。首先，我們必須連接到Wi-Fi機器人網絡，并打開Wi-Fi機器人安卓應用程序。然后，正如我們?cè)诓輬D中看到的NodeMCU：

NodeMCU發送“F”到串口。當Arduino Uno板通過串口接收“F”時，它開始無效goAhead()：

當前進按鈕被觸摸時，機器人停止。將藍牙機器人汽車改造成Wi-Fi汽車的基本步驟：

?拆卸藍牙模塊

?安裝NodeMCU ESP-12E Development Kit板

?上傳Arduino IDE中Arduino Uno板和NodeMCU板的草圖

?將Tx， Rx， +5v和GND線連接到NodeMCU

?安裝并打開Android App

將您的智能手機連接到WiFi機器人網絡(無需密碼)，享受駕駛機器人汽車!

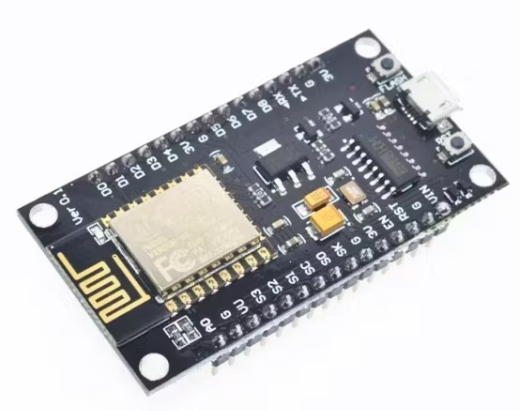

步驟1：NodeMCU

ESP-12E模塊內的ESP8266 SoC開發板是開箱即用的，您可以將其連接到計算機，安裝USB驅動程序，并開始編寫連接到Wi-Fi網絡的程序!

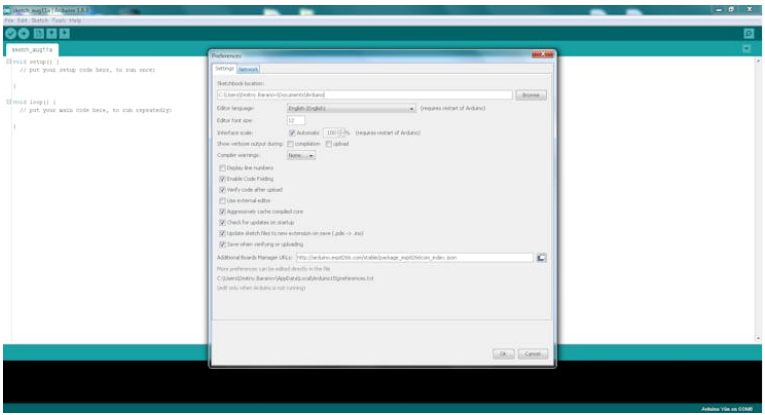

步驟2：Arduino IDE上安裝NodeMCU板

?在菜單中選擇：工具→板→板管理器，向下滾動，通過esp8266社區選擇esp8266，然后單擊安裝。安裝大約需要3分鐘。

?安裝USB驅動(本例中為CH340)說明

?重新啟動Arduino IDE并從菜單選項中選擇我們的板：Tools→board→NodeMCU 1.0 (ESP-12E Module)。

?然后設置正確的“CPU Frequency”(Tools→CPU Frequency→80MHz)和“Upload Speed”(Tools→Upload Speed→115200)。

?選擇正確的端口選項(Tools→Port→COM5)。

?現在我們準備上傳我們的草圖NodeMCU!

步驟3：上傳Arduino Uno板和NodeMCU板的草圖

在上傳之前，不要忘記從菜單選項中更改我們的板的選擇：

?工具→單板→NodeMCU 1.0 (ESP-12E模塊)或

?工具→單板→Arduino/Genuino Uno

步驟4：線連接

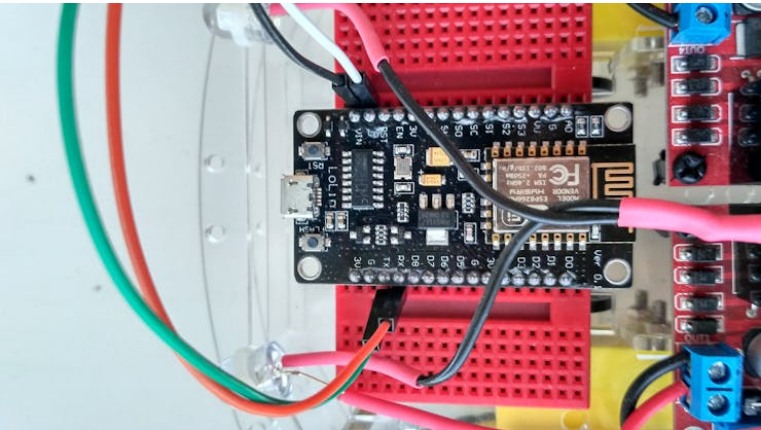

上傳草圖后，我們可以將Tx， Rx線連接到NodeMCU板和+5v和GND線。

步驟5：android App和Finish!

安裝我的應用程序(Wifi機器人#4)。

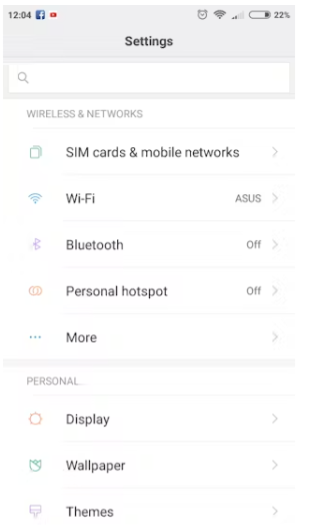

開啟Wi-Fi機器人汽車，進入智能手機的Wi-Fi設置，選擇Wi-Fi機器人網絡(無需密碼)。連接Wi-Fi機器人網絡后，打開App，享受駕駛Wi-Fi機器人汽車的樂趣!

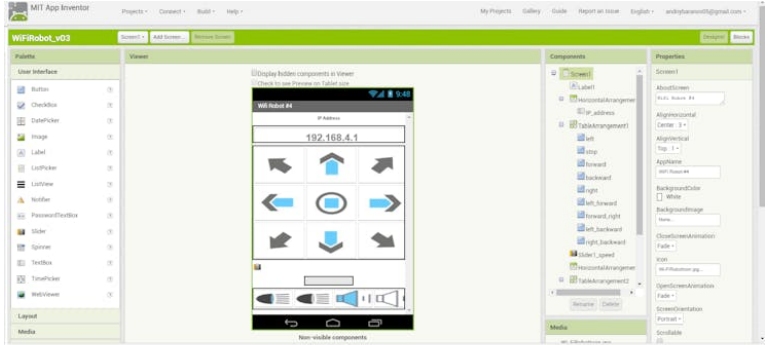

這個項目的android應用程序是在MIT App Inventor中創建的。

本文編譯自hackster.io
