使用EtherCAT主機與Arduino上的Esmacat(EASE)的EtherCAT Arduino Shield進行通信，以使用電機屏蔽控制電機。

概述:

在本教程中，您將學習如何在帶有電機屏蔽的Arduino子系統之上設置和使用EtherCAT Arduino Shield by Esmacat (EASE) Slave設備。

首先，討論了所使用的屏蔽的一些一般信息。

在學習設置設備后，您將學習如何實施一個涉及LCD和EASE Shield的實際項目，將LCD Shield上按下的按鈕打印到Esmacat Master (PC/筆記本電腦)的終端上。

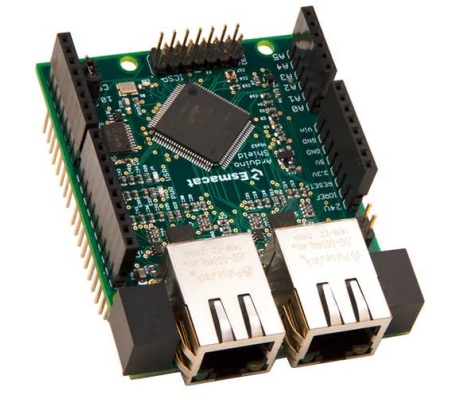

EtherCAT Arduino Shield by Esmacat (EASE)：

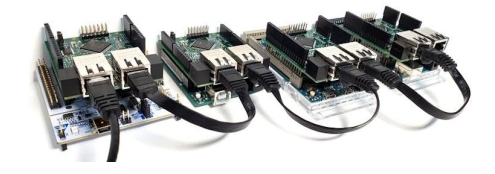

EASE是一個EtherCAT從機，連接到EtherCAT主機(PC/筆記本/專用主設備，如Esmacat master S和Esmacat master c)。它可以堆疊在Arduino， Arduino類板和Arduino shield之上。該屏蔽允許與行業標準EtherCAT協議進行高速通信，用于高性能機器人應用。

該屏蔽有8個寄存器，可用于通過連接到屏蔽的以太網電纜在設備之間發送/接收數據。

電機保護:

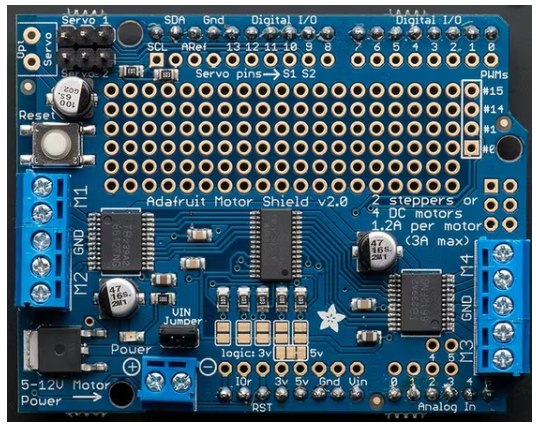

Adafruit電機屏蔽是一種可堆疊的電機屏蔽，最多允許使用單個屏蔽控制2個伺服電機，4個直流電機或2個步進電機。通過為我們的要求配置屏蔽，可以根據需要控制電機。在本教程中，控制一個伺服電機，一個直流電機和一個步進電機作為概念證明。

建議參考：Adafruit Motor Shield V2 datasheet。

硬件連接:

主要硬件組件包括：

?EtherCAT從機(EASE with Arduino)

?EtherCAT Master (PC/筆記本)

?以太網供電(POE注入器)

?電動機保護

?汽車

?以太網電纜和

?DC適配器(用于POE)

?電源(為電機供電的電池)

由于EASE使用POE注入器，因此不需要單獨為Arduino板供電。EASE可以通過EtherCAT為單板供電!

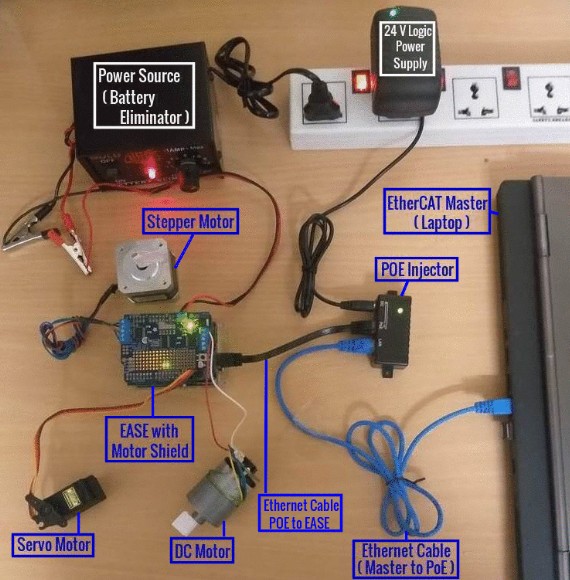

這些連接如本教程“原理圖”部分所附的兩個原理圖所示?！坝布O(shè)置原理圖”給出了要建立的連接的概述，而“物理連接原理圖”顯示了所有連接完成后的設置。

注意:

確保以太網連接與插座緊密配合。(連接松動可能導致從設備無法被識別。)

必需的庫:

本教程將使用兩個庫。

一個用于Arduino與Arduino子系統通信的EASE庫。

一個Esmacat主庫，用于主(PC)與EASE從設備通信。

到這兩個庫的鏈接已經包含在代碼一節中。安裝這些庫以開始編碼部分。

軟件:

本教程所需的軟件包括以下代碼

Esmacat大師和

Arduino。

Esmacat Master的編程：

打開Visual Studio或任何其他(IDE)，從Code部分復制所有可用的4個c++代碼(以ease_master_motor_control/開頭的源文件)到一個新的項目文件夾中并構建源代碼。

編寫Arduino代碼：

打開Arduino IDE并創建一個新的草圖。本教程的完整代碼可在“Arduino with Ease and MotorShield”的代碼部分中找到。復制并粘貼代碼到草圖中。

編譯并上傳此代碼到Arduino板。

注意：請確保在IDE中檢查Board和Port是否選擇正確。

運行主代碼：

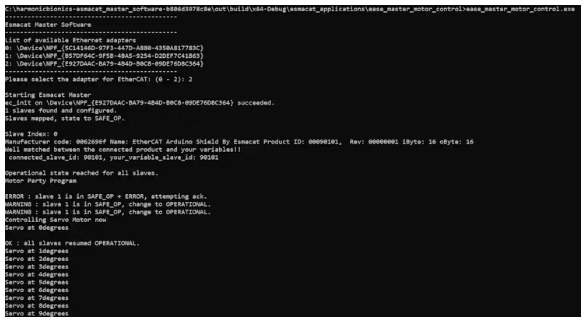

在運行主代碼時，您將得到類似于以下的結果：

結果:

到目前為止，您已經成功地編寫了Arduino和Esmacat master。特定的馬達應該根據主代碼旋轉，類似于本教程開始時的GIF附件。視頻演示可以在下面的YouTube鏈接中看到。

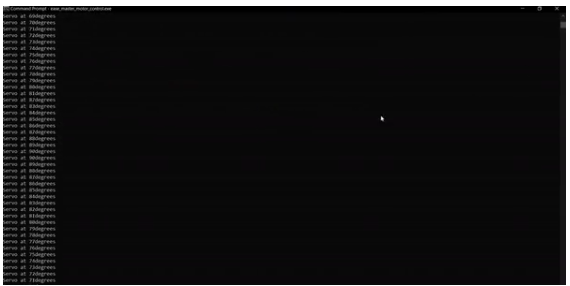

主終端輸出：

下圖顯示了一個示例結果，其中選擇的當前電機和按下的按鈕被打印到主終端上。
