霍爾效應傳感器與Arduino |霍爾效應傳感器| Arduino教程

霍爾效應傳感器是一種用來探測磁場的裝置。當磁鐵靠近傳感器時，它會改變其輸出信號。這些傳感器廣泛應用于非接觸式檢測系統，如接近傳感器、速度檢測和電流傳感。使用Arduino，您可以使用霍爾傳感器創建交互式和自動化的電子項目。

霍爾效應傳感器主要有兩種類型：

?數字霍爾傳感器(例如，A3144, SS41) -充當開關。當檢測到磁場時，它們輸出LOW，否則輸出HIGH。

?模擬霍爾傳感器(例如，49E, SS495A) -根據磁場的強度和極性提供可變電壓輸出。

在本教程中，使用了數字霍爾傳感器。傳感器有三個引腳：VCC、GND和OUT。線路很簡單：

?將VCC連接到Arduino的5V引腳。

?將GND連接到Arduino的GND。

?將輸出連接到數字輸入引腳(如D2)

傳感器通過拉出引腳LOW來檢測附近是否有磁鐵。該信號可用于觸發LED，蜂鳴器或在LCD或串行監視器上顯示消息。

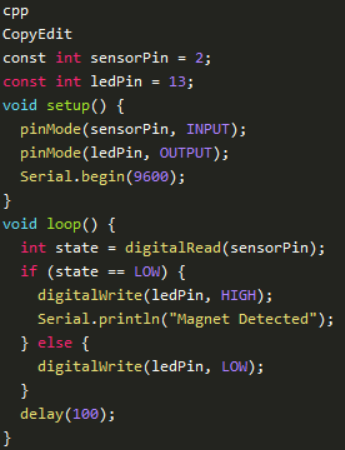

提供了一個示例Arduino代碼來讀取來自傳感器的數字信號。當檢測到磁鐵(OUT引腳為L(zhǎng)OW)時，LED亮起，蜂鳴器發出聲音，并打印消息。下面是代碼的基本版本：

組件的要求

?Arduino UNO

?16×2液晶

?霍爾效應傳感器

?蜂鳴器

?LED

?I2C模塊

?跳線

?電路試驗板

?10 k電位器

?220歐姆電阻

USB線，用于上傳代碼

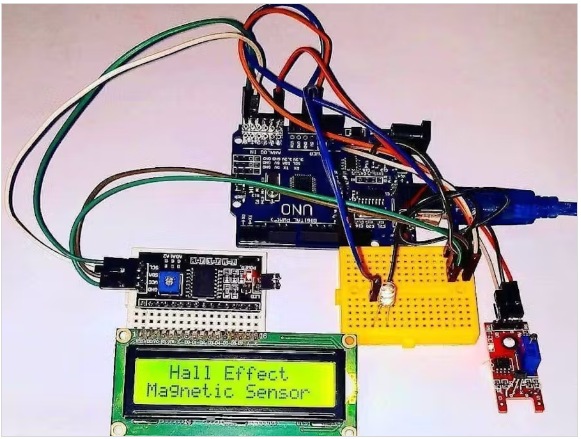

Techatronic教程還展示了如何連接LCD來顯示檢測狀態。當磁鐵靠近傳感器時，您可以使用LiquidCrystal庫集成一個16x2 LCD，以顯示實時更新。

這種設置是理想的項目，如門傳感器，RPM計數器，或非接觸式開關。通過在旋轉物體或移動部件附近放置一塊磁鐵，Arduino可以檢測到每次通過并相應地觸發動作。

如果您使用的是模擬霍爾傳感器，則輸出連接到模擬引腳(例如A0)，并使用analogRead()讀取電壓。這樣就可以測量磁場的強度和方向，這對更高級的應用很有用。

故障排除提示包括確保正確接線，檢查傳感器是否有內置上拉電阻，并驗證磁鐵的強度和位置。有些傳感器可能需要一個小的延遲來穩定輸出。

總之，霍爾效應傳感器很容易與Arduino一起使用，并提供強大的功能來檢測磁鐵和運動。只需幾個組件和簡單的代碼，您就可以為各種應用程序構建響應性強的基于磁性的系統。

本文編譯自hackster.io
