為了集成XY-MD02傳感器，您需要一個讀取Modbus協議的工具。該協議廣泛用于工業部門，以促進設備之間的通信，特別是傳感器和控制器。XY-MD02是一款基于Modbus RTU協議的溫濕度傳感器。該傳感器可以通過標準RS485連接輕松安裝，并且與大多數Modbus主設備兼容，例如可編程邏輯控制器和工業pc。

Node-RED是一個支持多種協議(包括Modbus)的工具，允許用戶為物聯網設備創建和部署可視化應用程序。通過使用Node-RED和balena，可以創建工業物聯網邊緣網關，這是一個易于部署的應用程序。

這使得廣泛的用戶可以使用它，包括那些沒有編碼經驗的用戶。通過使用balena和USB RS485轉換器將XY-MD02傳感器連接到工業物聯網網關，用戶可以輕松訪問傳感器的數據并將其集成到系統中，使其成為工業和自動化行業的寶貴工具。

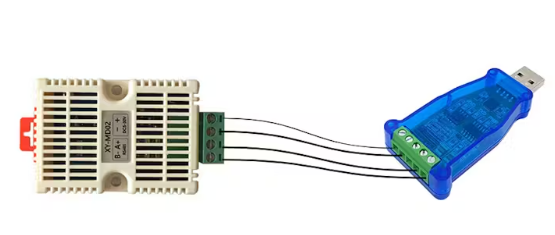

下面是XY-MD02傳感器與RS485轉USB轉換器之間的連接圖。

硬件需要

?Intel NUC i7

?U盤，用于閃存Intel NUC的操作系統。

?USB RS485轉換器(為此我使用了‘ Greluma ’ ‘ ZL013LUM ’)

?XY-MD02 Modbus傳感器

軟件需要

?一個免費的balenicloud帳戶。記住：你的前10臺設備是免費的，功能齊全。

?軟件閃存英特爾NUC計算機。例如balenaEtcher

使用nodeRED部署工業物聯網網關

點擊“用balena部署”按鈕在balenicloud上創建一個艦隊。在github上找到應用程序的存儲庫。

您可以按照本分步教程的所有說明部署工業物聯網邊緣網關。

連接XY-MD02 Modbus傳感器

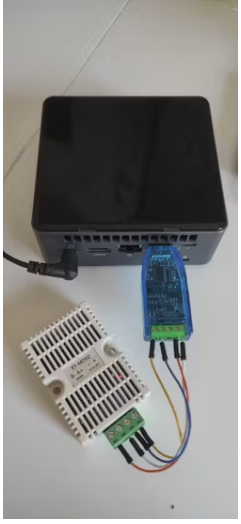

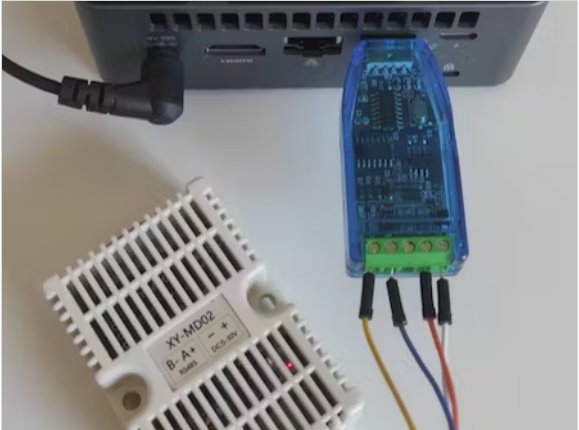

在啟動設備之前，傳感器應連接到英特爾NUC的USB端口。

轉到本地ip地址的80端口上的NodeRED，并使用‘ balena ’和‘ balena ’作為憑據。

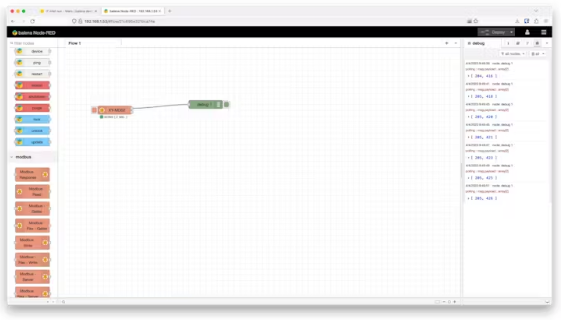

選擇“Modbus Reader”節點和“Debug”節點。

要配置“Modbus Reader”節點，請雙擊它。在“地址”1和“數量”2上選擇FC“FC 4：讀取輸入寄存器”。我選擇了“投票率”每2秒(隨時改變投票率)。

點擊“服務器”編輯按鈕“添加新的modbus-client”。

選擇“Type”為“Serial”。串口為/dev/ttyUSB0?！按蓄愋汀睘椤癛TU-BUFFERED”，“波特率”為9600。

更新Modbus讀客戶端節點，單擊“部署”。您應該看到Modbus Reader節點“已連接”并且處于活動狀態。

解析數據

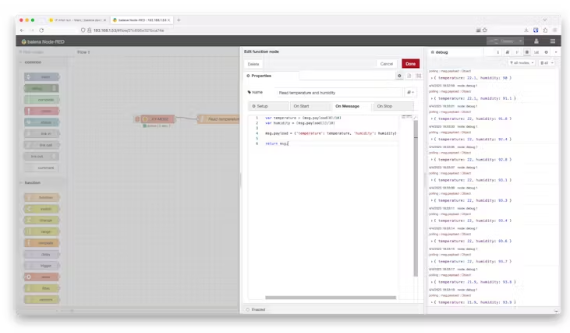

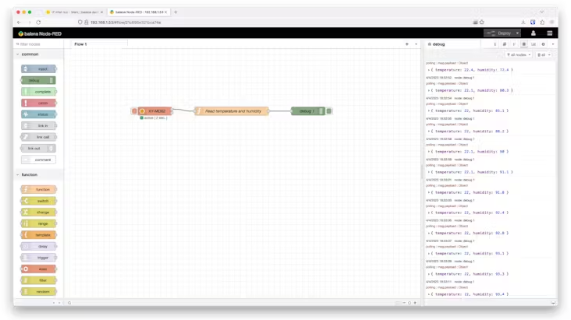

為了解析來自XY-MD02 modbus傳感器的數據，我們將添加一個函數，該函數將從讀取modbus數據產生的數組中獲取數據，并將該數字除以10。

溫度單位是攝氏度，濕度單位是%。

故障排除

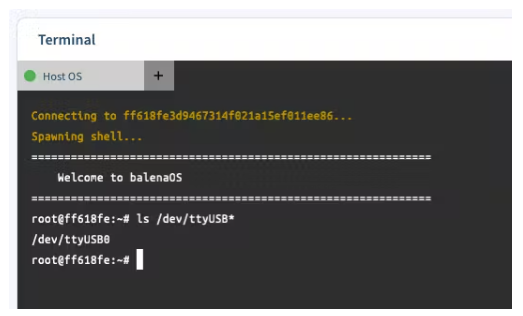

如果不存在，請轉到balenicloud，在HostOS上打開終端并輸入‘ ls /dev/ttyUSB* ’并檢查結果。
