介紹

Modbus TCP是一種開放的通信協議，用于工業自動化系統中通過以太網連接設備。Modbus TCP利用TCP/IP協議建立設備間的通信。NodeMCU是一個圍繞ESP8266 Wi-Fi模塊構建的開源開發板。NodeMCU單板用于連接傳感器和執行器與Modbus TCP服務器。在這篇博文中，我們將討論如何將DHT11傳感器數據從NodeMCU發布到Modbus TCP服務器。

NodeMCU和DHT11傳感器

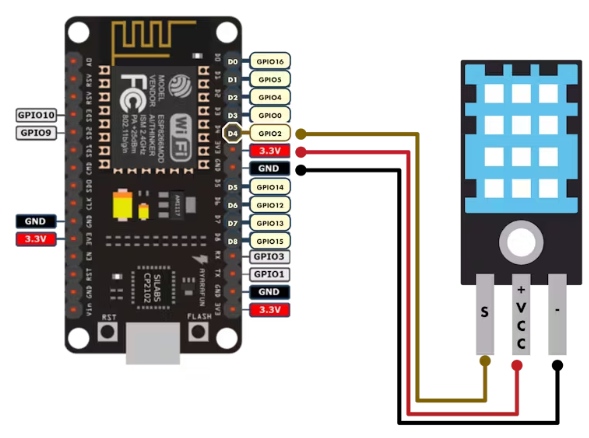

NodeMCU是一款基于ESP8266 Wi-Fi模塊的開發板。該板具有內置Wi-Fi功能，可以使用Arduino IDE進行編程。DHT11是與NodeMCU配套使用的溫濕度傳感器。傳感器有四個引腳，VCC， GND， Data和NC(未連接)。傳感器的數據引腳連接到NodeMCU的數字引腳上。

向Modbus TCP服務器發布DHT11傳感器數據

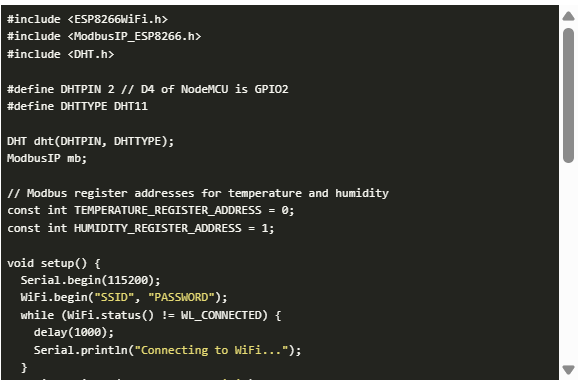

為了將DHT11傳感器數據發布到Modbus TCP服務器，我們需要在NodeMCU和Modbus TCP服務器之間建立連接。下面的代碼演示了如何在NodeMCU和Modbus TCP服務器之間建立連接并發布DHT11傳感器數據。

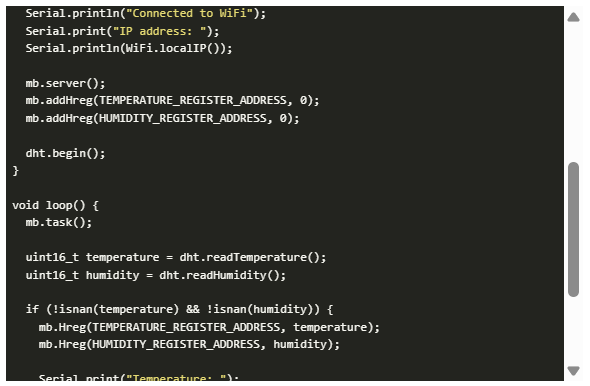

上面的代碼使用WiFi.begin()函數建立到Wi-Fi網絡的連接。

?mb.server()函數用于初始化Modbus TCP服務器。

?addhreg()函數的作用是：為溫度和濕度添加Modbus寄存器。

?函數的作用是初始化DHT11傳感器。

?mb.task()函數用于處理Modbus TCP請求。

?dht.readTemperature()和dht.readHumidity()函數從傳感器讀取溫度和濕度值。

?mb.Hreg()函數將溫度和濕度值保存在Modbus寄存器中。

結論

在這篇博文中，我們討論了如何將DHT11傳感器數據從NodeMCU發布到Modbus TCP服務器。我們學習了如何在NodeMCU和Modbus TCP服務器之間建立連接，以及如何讀取傳感器數據并將其保存到Modbus寄存器。Modbus TCP是工業自動化系統中廣泛使用的協議，NodeMCU是一種多功能開發板，可用于將傳感器和執行器連接到Modbus TCP服務器。

本文編譯自hackster.io
