步驟1：收集組件

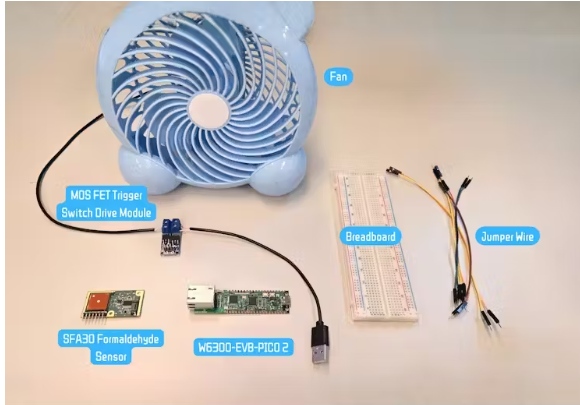

對于這個項目，您將需要：

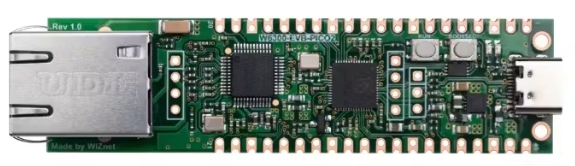

?W6300-EVB-PICO2單片機

?Sensirion SFA30傳感器

?USBFan

?面包板和跳線

步驟2：硬件設置

W5100S-EVB-PICO2 -可靠的物聯網基礎

?RP2350雙Cortex-M33 (150MHz) + 520KB SRAM

?16MB閃存+ 16KB網絡緩沖區

?4個并發套接字，僅支持IPv4

?OTP內存的基本安全性

?基本物聯網應用的成本效益

W6300-EVB-PICO2 -高級物聯網解決方案

?同樣強大的RP2350核心基礎

?64KB網絡緩沖區+ 8個并發套接字

?支持IPv4/IPv6雙棧

?增強安全性與TrustZone +安全啟動

?局域網喚醒和先進的電源管理

主要區別：W6300增加了一倍的插槽容量，增加了IPv6的未來保障，并增強了安全性-使其成為復雜的多連接應用的理想選擇，而W5100S可以可靠地處理基本的物聯網任務。

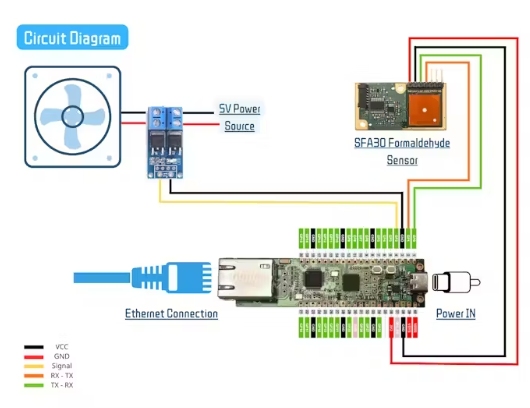

連接

SFA30傳感器

?Tx→gp0

?Rx→gp1

風機控制電路

?MOSFET觸發器PWM→GP2(控制信號)

?MOSFET地→Pico板地(共地)

?MOSFET VIN→5V電源

?MOSFET VOUT→風扇

以太網

—內置RJ45到網絡路由器

重要提示：在給電路板上電之前，要仔細檢查所有連接的安全性和準確性。

步驟3：軟件配置

設置Adafruit IO

創建提要:

?溫度飼料

?濕度飼料

?甲醛濃縮飼料

設計儀表板:

?轉到Dashboard部分設計控制界面，添加開關和顏色選擇器等組件

代碼實現

導入所需庫

?digitalio：用于控制GPIO引腳。

?time：用于代碼的延遲。

?board：訪問特定于板的引腳定義。

?busio：處理串行通信(如SPI)。

?adafruit_dht：用于與DHT溫濕度傳感器交互。

?WIZnet Ethernet：如果單板是指定的以太網單板，則導入WIZnet庫功能。

?MQTT庫：這些庫用于使用MQTT協議與Adafruit IO通信。

管理的秘密

此字典存儲您的Adafruit IO憑據。您應該創建一個單獨的secrets.py文件來保證敏感信息的安全。

網絡配置

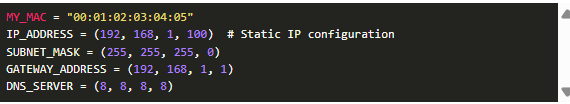

定義網絡連接的MAC地址、靜態IP地址、子網掩碼、網關和DNS服務器地址。

硬件初始化

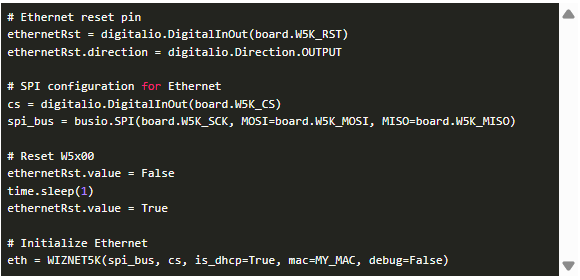

?以太網配置：為以太網連接配置引腳并重置WIZnet模塊。

?初始化以太網：WIZnet模塊使用SPI初始化，啟用DHCP以自動獲取IP地址。

SFA30傳感器設置

1. UART的設置

?UART初始化：這一行使用UART(通用異步收發器)初始化SFA30傳感器進行串行通信。

?引腳定義：板。GP0和主板。GP1分別用于TX和RX通信。

?波特率：設置為115200，保證數據傳輸速度快。

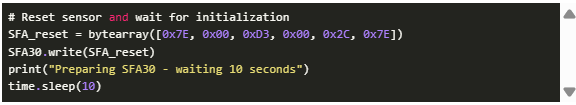

2. 傳感器復位

?Reset命令：SFA_reset數組中包含復位SFA30傳感器的命令。命令格式通常包括起始和結束字節(0x7E)以及特定的操作代碼。

?等待時間：發送reset命令后，等待10秒，以確保傳感器完成初始化過程。這對于可靠的讀數至關重要。

3. 配置命令

?配置命令：SFA_config數組包含傳感器開始測量的設置。與reset命令類似，它包括起始字節和結束字節。

?短等待：在發送配置命令后實現0.2秒的短暫等待，以允許傳感器在進行測量之前處理設置。

數據處理功能

Set_reading_values (recv_data)處理來自傳感器的原始數據：

?檢查有效的響應幀。

?提取和轉換原始值為有意義的測量(甲醛，濕度，溫度)。

get_reading_value：向傳感器發送請求數據的命令，讀取響應，并使用set_reading_values函數處理它。

風機控制系統

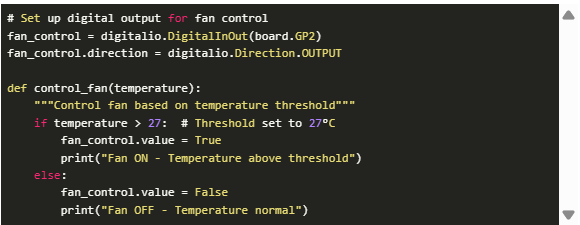

初始化一個引腳來控制風扇。

?control_fan功能在溫度超過27℃時開啟風扇。

MQTT配置

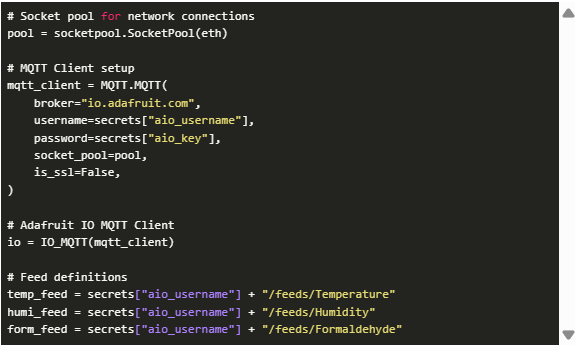

套接字池：創建用于網絡通信的套接字池。

?MQTT客戶機：使用來自秘密字典的代理詳細信息和憑據初始化MQTT客戶機。

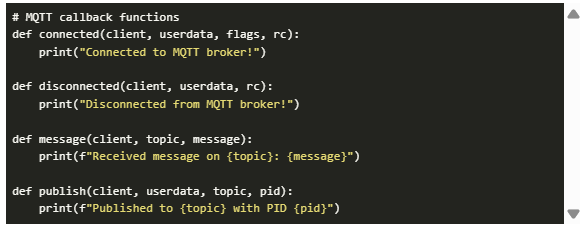

?MQTT回調：定義處理MQTT事件的函數：

?connected：確認與代理的連接。

?disconnected：斷開連接時通知。

?message：處理傳入消息。

?publish：消息成功發布時的日志。

?回調分配：將前面定義的回調函數鏈接到MQTT客戶機。

主應用程序循環

?處理MQTT任務。

?從SFA30傳感器讀取數據。

?如果獲得有效的讀數，它應用一個校準偏移到溫度和控制風扇。

?打印傳感器讀數并將其發布到Adafruit IO

?在下一次讀取前等待3秒。

步驟4：功能和好處

實時監控

?環境參數的連續跟蹤

?溫度超過27℃時，風扇立即啟動

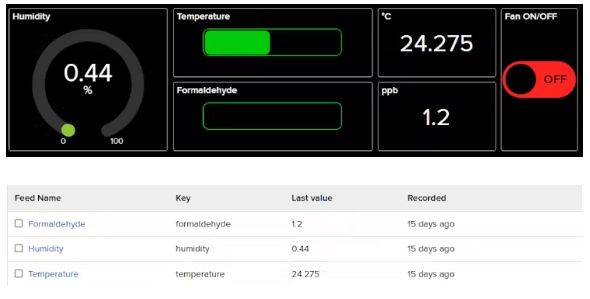

?實時數據流到Adafruit IO儀表板

安全特性

?自動溫度調節

?空氣質量甲醛水平監測

?傳感器通信的魯棒錯誤處理

數據可視化

?實時測量當前讀數

?用于趨勢分析的歷史數據圖表

?從任何設備進行遠程監控

步驟5：申請

該系統適用于：

?家庭環境監測

?辦公室空氣質素評估

?實驗室安全系統

?暖通空調系統集成

?智能溫室控制

結論

該環境監測系統為環境監測提供了數據實時傳輸和自動化控制的綜合解決方案。W6300-EVB-PICO2可靠的以太網連接和Adafruit IO強大的云平臺的結合創造了一個強大的物聯網應用程序，既具有教育意義又實用。

該項目展示了重要的物聯網概念，包括傳感器集成、實時數據處理、MQTT通信和自動控制系統，使其成為物聯網愛好者和開發人員的絕佳學習平臺。
