環境監測管理系統，又稱環境監測信息管理系統(EMIS)，它是以計算機技術和數據庫技術為核心，管理大量環境監測信息和數據儲存的信息系統。利用環境監測管理系統可以加強對環境污染監測數據的處理，能夠快速有效的對環境進行準確監測。系統主要包含監測儀器層，數據采集層，數據庫層，功能模塊層及 Web 界面層。

步驟1：安裝WisBlock組件

安裝并連接微控制器到主板上

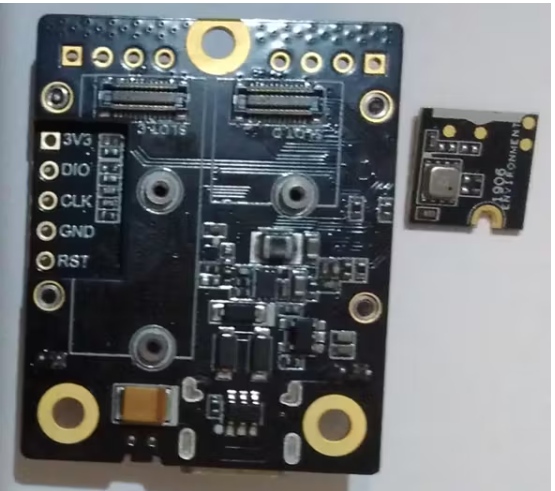

將傳感器安裝并固定在主板上

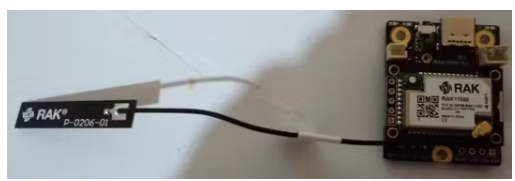

LoRa天線連接

步驟2：設置Arduino IDE

1. 從官方網站下載最新版本的Arduino IDE程序并安裝到您的計算機上

2. 使用USB-C電纜將模式連接到您的計算機

3. 在Arduino IDE中增加了對WisBlock的支持：

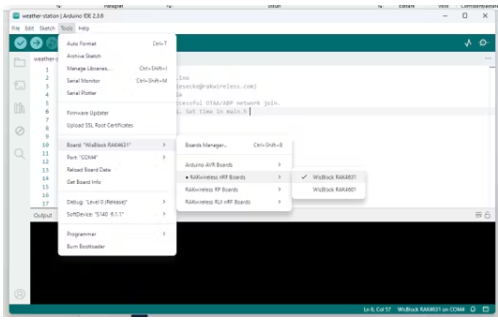

4. 如果選擇WisBlock RAK4631板：

步驟3：連接TTN

1. 在A上創建帳戶

2. 連接到TTN

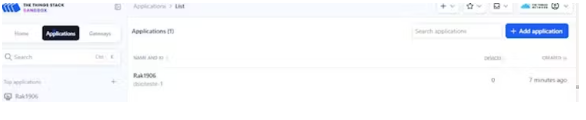

3. 創建新應用：?jiǎn)螕簟皯?yīng)用”和“+添加應用”

填寫完字段后，單擊Create application來完成配置。

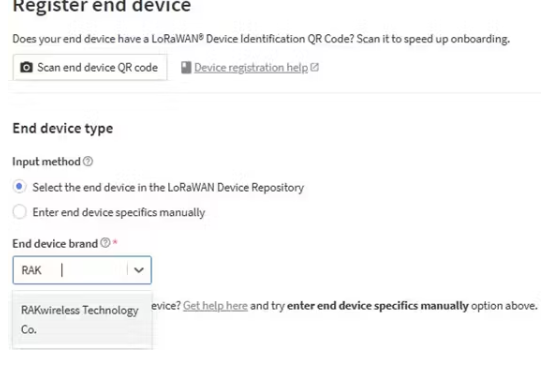

4. 要添加新設備，請執行以下步驟：

5. 選擇手動記錄方式：

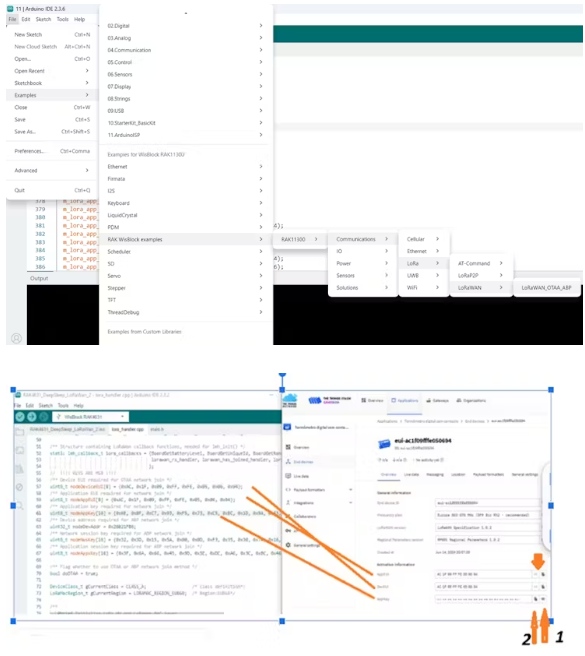

6. 按照以下步驟配置設備與TTN對接：

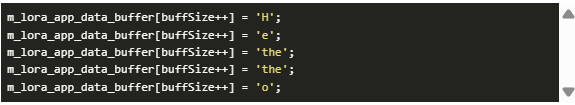

-驗證并將代碼加載到設備上后，可以在TTN控制臺進行檢查，其中必須接收到HEX格式的“Hello”消息：‘

’

步驟4：編寫代碼

連接RAK1906_Environment_BME690傳感器，步驟如下：

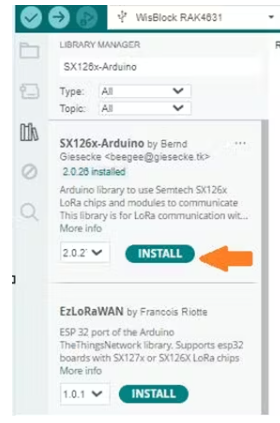

1. 安裝RAK1906傳感器所需的SX126x-Arduino庫

2. 從一個傳感器示例開始，檢查Arduino IDE中的環境傳感器。為此，它被訪問

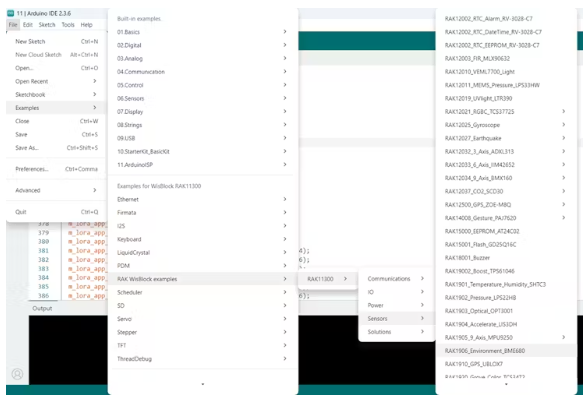

>文件示例> RAK WisBlock示例> RAK 11300 >傳感器> RAK1906_Environment_BME690

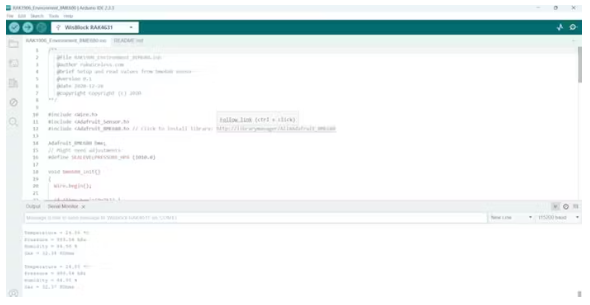

3. 編譯加載完示例后，串口監視器顯示數據：

插入以下幾行以在顯示器上顯示數據：

# include

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

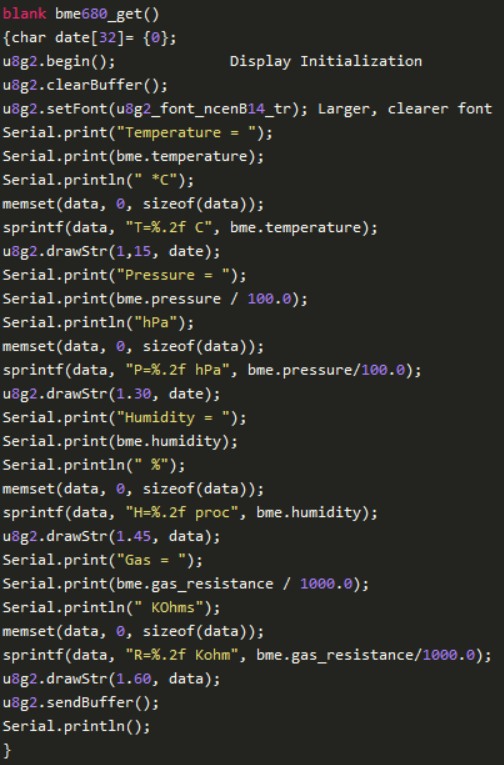

修改函數如下

在對傳感器進行檢查后，將TTN中數據傳輸和傳感器數據傳輸?shù)膬蓚€(gè)示例進行合并。為此，將文件修改如下：

-環境傳感器的資料庫包括：

# include

# include

并具有以下功能：

空白bme680_init ()

空白bme680_get ()

?setup()函數通過調用bme680_init()函數來初始化傳感器

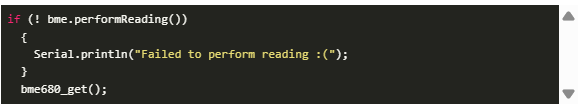

?修改loop()函數以從傳感器讀取數據：

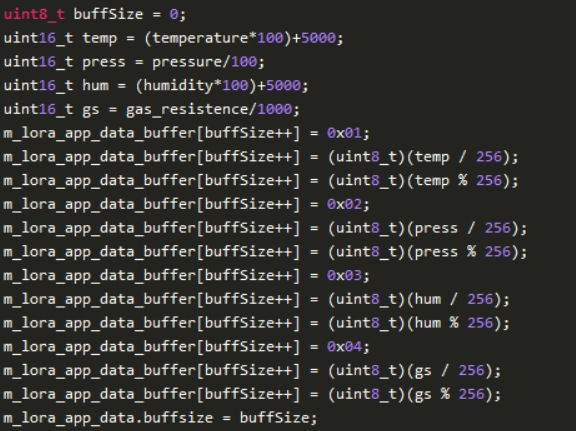

-更新sendLoRaFrame函數如下：

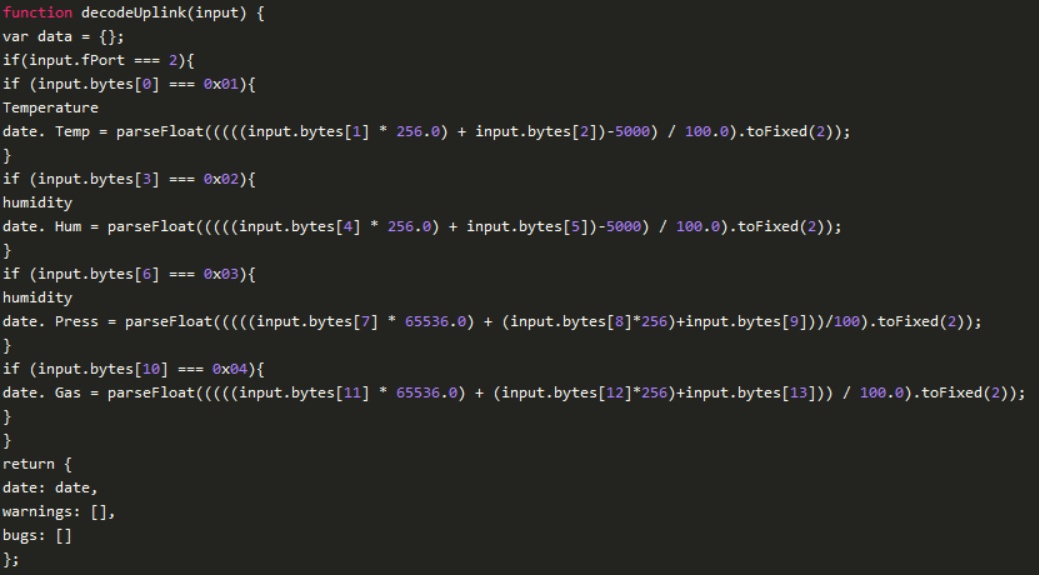

在TTN應用程序中，您在上行選項中選擇自定義JavaScript格式化器，然后轉到負載格式化器。編寫一個函數，將數據解碼為HEX格式，如下所示：

在測試并將代碼加載到TTN應用程序后，應該接收到RAK1906傳感器讀取的值。

在云端接收到的數據可以通過外部網絡鉤子(如Ubidots)發送。

本文編譯自hackster.io
