所需組件：聯發科linkkit One，土壤濕度傳感器，伺服電機，GPS模塊，溫度和濕度傳感器，電容器，電阻，led。

所需工具：聯發科云沙盒

關于項目：

智能灌溉模塊是基于聯發科Linkit的原型系統。土壤濕度傳感器檢測土壤中的水分水平，并將此信息發送給控制器板(聯發科Linkit One)。伺服電機根據液位進行一定角度的旋轉，保證土壤中有足夠的水分。每個閱讀都在云中顯示和更新。還提供了一個開關來覆蓋電機，溫度和濕度傳感器的接口，以便根據氣候條件保持適當?shù)臐穸人?。與GPS模塊接口，以獲取單元所在位置的坐標。當我們?cè)谵r(nóng)場的不同位置使用多個單位時，就可以使用這個概念。

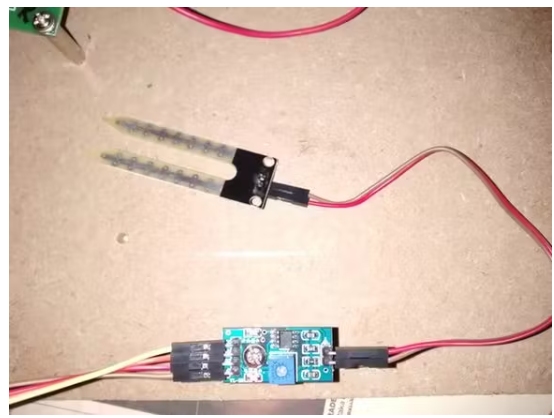

土壤濕度傳感器：

這個傳感器連續監測土壤濕度。它將這些水分?jǐn)?shù)據發送到聯發科linkkit進行進一步處理。

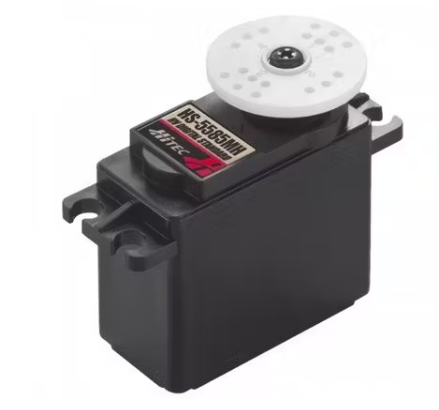

伺服電機

根據濕度水平，伺服電機從0度旋轉到180度。它是這樣編程的，如果土壤有100%的水分，那么電機將關閉(即0度)。如果濕度水平范圍在75% - 99%之間，則電機軸旋轉到36度。如果濕度范圍在50% - 74%之間，則電機軸旋轉到72度。如果濕度范圍在25% - 49%之間，則電機軸旋轉到108度。如果土壤濕度水平在1% - 24%之間，則電機軸旋轉到144度。如果濕度水平為0%，則電機軸旋轉180度(ON)。

可以覆蓋這些范圍，聯發科云沙箱中提供了一個開關，使用該開關，無論濕度水平如何，電機都可以打開或關閉。

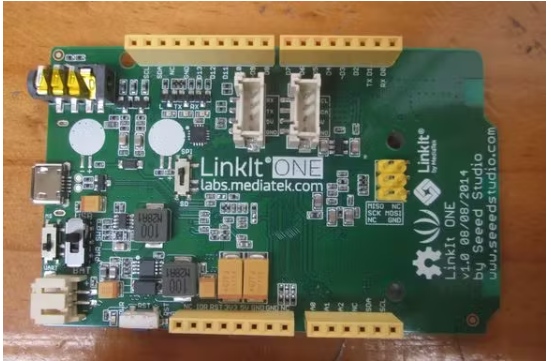

聯發科Linkit One

它是系統的核心，所有的處理都在這里完成。

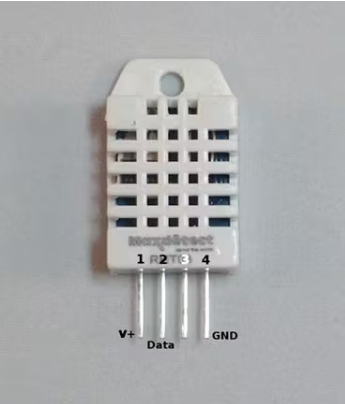

溫濕度傳感器：

它給出了特定單位的溫度和濕度水平。

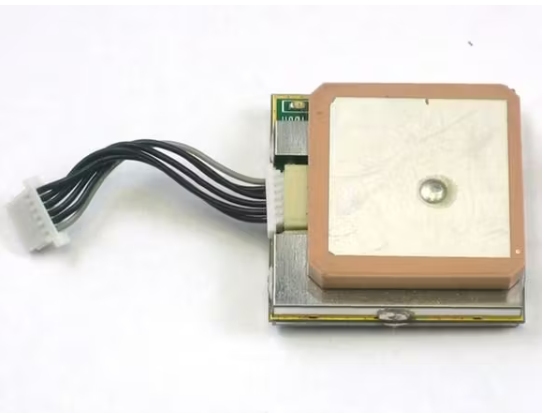

GPS模塊:
