智能灌溉系統根據4個參數控制灌溉計劃：

土壤濕度水平：當土壤濕度下降到一定閾值以下時，灌溉過程將開始，灌溉土壤直到土壤濕度水平上升到一定閾值以上

相對濕度：用于查找土壤濕度水平值，以停止灌溉過程。濕度在決定水分從土壤和植物中蒸發的快慢方面起著重要作用。根據該陳述，當濕度高(空氣潮濕)時，需要的水較少，因此停止灌溉過程的土壤濕度水平值可以較低，相反，當濕度低(空氣干燥)時，需要的水較多，因此停止灌溉過程的土壤濕度水平值可以較高。

降雨?duì)顟B(tài)：當灌溉過程中有雨時，灌溉過程應該停止，因?yàn)橹参镆呀?jīng)自然澆水，從而減少水的浪費，防止植物澆水過多。

植物土壤水分水平范圍：該值由用戶在GUI中設置，不同的植物有不同的土壤水分水平要求，這些值可以影響土壤水分水平值，停止灌溉過程，因?yàn)檫@個值必須在這個范圍內，另外，土壤水分水平值開始灌溉過程也受這個值的影響，因?yàn)楫?dāng)土壤水分水平值低于這個范圍時，灌溉過程將開始。

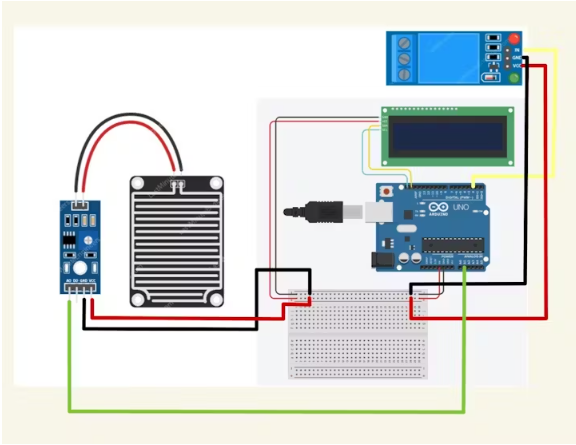

雨水傳感器

雨水傳感器電路包含4個電子元件：檢測是否下雨的雨水傳感器，Arduino板處理雨水傳感器模擬輸入以確定是否下雨并根據下雨天氣狀態控制泵，LCD顯示屏顯示下雨天氣狀態和泵狀態，以及一個控制泵激活/停用的有源低繼電器。

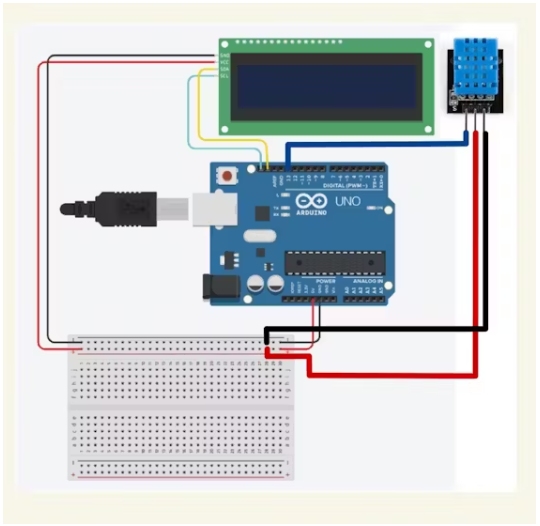

濕度傳感器

該電路的目的是確定灌溉開始后泵將停用的土壤濕度水平，該值將受到空氣相對濕度水平的影響。當空氣“潮濕”時，水蒸發到空氣中的速度比空氣“干燥”時慢得多，因此，如果空氣“潮濕”，植物對水的需求將減少，因此泵停土壤濕度水平也將降低，相反，如果空氣“干燥”，植物對水的需求將增加，因此泵停土壤濕度水平也將更高。

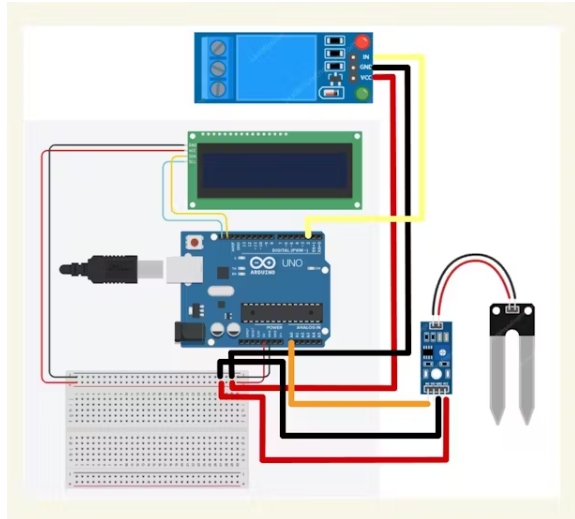

土壤濕度傳感器

土壤濕度傳感器電路包含4個電子元件，其中土壤濕度傳感器檢測土壤濕度水平，Arduino板處理土壤濕度傳感器模擬量輸入并將其轉換為百分比形式，并根據土壤濕度水平控制何時啟動灌溉過程，LCD顯示屏顯示土壤濕度水平的百分比，灌溉狀態和泵狀態。和一個有效的低繼電器控制泵的激活/停用。

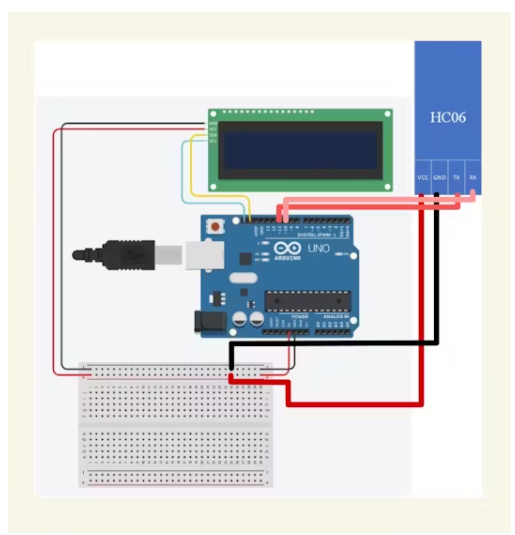

GUI & HC06

該電路的目的是傳輸系統的數據(土壤濕度水平、降雨天氣狀態、相對濕度、灌溉狀態、泵狀態)并顯示在GUI上，使用戶可以在遠離電路的地方觀察系統的各種信息。

此外，由于不同的植物有不同的需求，GUI還允許用戶根據農業植物的需求調整系統的土壤濕度水平閾值(土壤濕度水平范圍)，并將該數據傳輸?shù)?a href="/tags/Arduino" target="_blank">Arduino板。

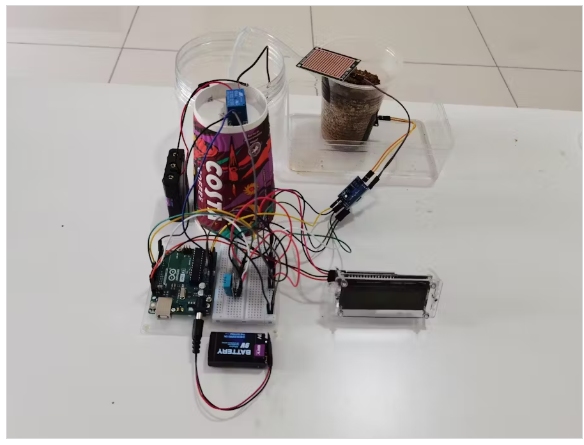

智能灌溉系統

智能灌溉系統的目標是根據上述各種輸入?yún)?shù)控制灌溉過程的激活，該系統包含5個輸入?yún)?shù)。

首先，土壤濕度水平(傳感器值)是決定何時啟動/停止灌溉過程的輸入?yún)?shù)。

其次，降雨天氣狀態(傳感器值)是在降雨時強制結束灌溉過程的參數。

第三，相對濕度(傳感器值)是決定何時應該停止灌溉過程的土壤濕度水平值的參數。

最后，用戶定義土壤濕度的上下限閾值，上下限閾值會影響灌溉過程何時停止的土壤濕度值，因?yàn)樵撝当仨氃诜秶鷥?nèi)，此外，下閾值還決定了灌溉何時開始。

此外,灌溉智能灌溉系統編程的過程水土壤700 ms每1.5分鐘直到系統停止灌溉過程中根據土壤水分水平,1.5分鐘的原因之間的緩沖區的激活在灌溉過程中水泵是讓水完全沉入土壤和土壤中傳播,從而提高系統的準確性和獲得一個更精確的時間何時停止灌溉過程。
