在鄉村和城鎮，停電是每天都要面對的挑戰，首當其沖的就是Wi-Fi路由器。這意味著在線課程沒有互聯網，沒有工作電話，沒有流媒體，也沒有與外界的交流。對于像我這樣的學生來說，這不僅僅是一種不便，而是一種障礙。

這就是為什么我設計了一個Mini UPS作為路由器的工具。它不僅僅是另一個電子產品——它是一個解決問題的工具，緊湊而高效，可以確保你的路由器在電源故障時保持運行。雖然大型逆變器為家里的一切供電，但這個工具的目的只有一個：保持互聯網的活力。

使用Autodesk Fusion 360，我創建了一個專業級的外殼，整齊地容納所有電子設備，同時保持結構緊湊和耐用。該設計實用，易于組裝，價格實惠，使學生，制造商和任何依賴不間斷連接的人都可以使用它。

它以簡單和可靠的方式解決了現實世界的問題。它證明，有時候最好的工具并不是最大或最復雜的——它們是在你最需要它們的時候悄悄地拯救世界的工具。

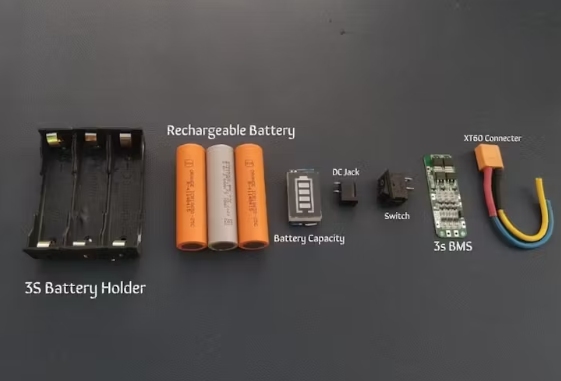

供應

步驟1：CAD和3D打印

為了開始這個項目，我使用Fusion 360設計了這個diy迷你WiFi UPS CAD。它的設計簡單緊湊，易于打印和組裝。如果你想查看或編輯模型，你可以使用Fusion 360網絡查看器直接在瀏覽器中打開它。您可以隨意自定義它。

如需3D打印，可直接下載以下所需的STL文件：

?Body.stl

?Cover.stl

對于3D打印，我推薦PCBWay，這是一種專業的3D打印服務，以其高精度，實惠的價格和廣泛的材料選擇而聞名。它們支持SLA、SLS、MJF和FDM等先進技術，提供光滑耐用的部件，是原型和最終構建的理想選擇。

關于PCBWay 3D打印的最好的事情之一是他們快速的周轉時間和可靠的全球航運，使得愛好者，學生和專業人士都非常方便。無論您是剛剛開始還是正在進行一個嚴肅的工程項目，PCBWay都是一個很好的選擇。

步驟2:DC插孔組裝

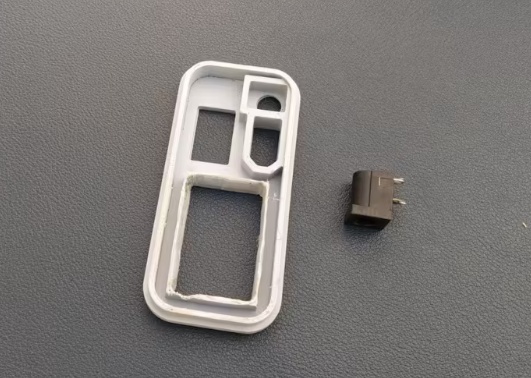

將DC 5525的母插座插入外殼上的專用插槽，用少量強力膠固定，確保方向正確。

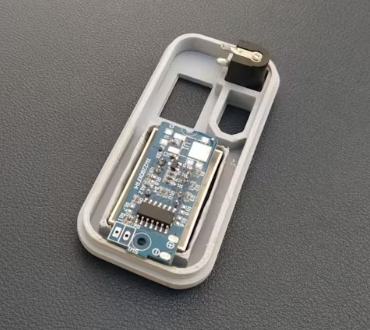

步驟3：安裝容量指示燈

將電池容量指示燈模塊放入蓋板上的槽位，用少量強力膠固定，確保電池容量指示燈模塊平齊、對準。

步驟4:XT60連接器組裝

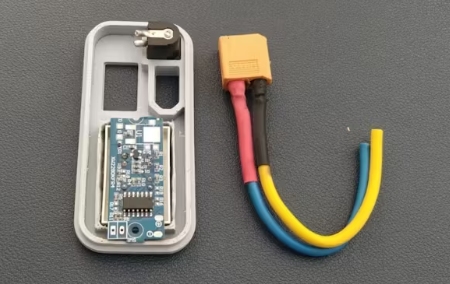

將XT60連接器插入蓋板上的插槽中，用少量強力膠將其牢牢固定，保持方向正確，以便稍后連接。

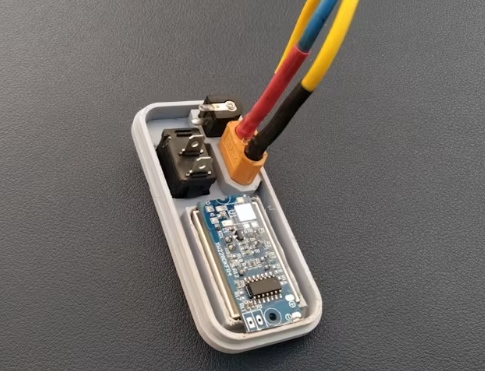

步驟5：開關組裝

將開關放入蓋子上的開關槽中，用少量強力膠將其固定牢固，確保開關正確對齊，以便操作平穩。

步驟6：給電池充電

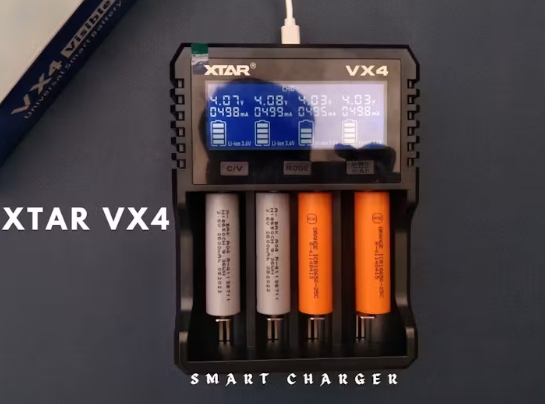

在組裝3S電池組之前，給每個18650電池充滿電是很重要的。這確保了所有電池在相同的電壓下啟動，這對安全性和長期性能至關重要。在將電池連接到電池組之前，我使用XTAR VX4智能充電器分別為電池充電。

步驟7:3S電池組

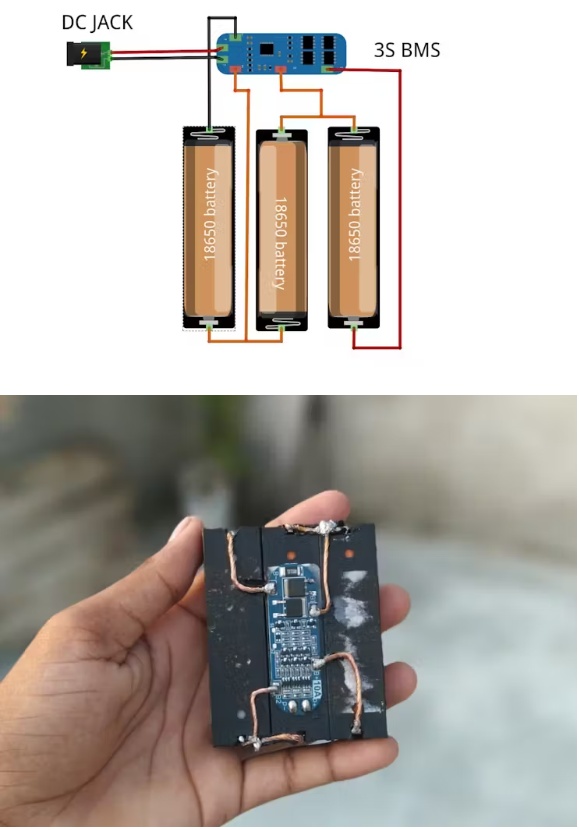

將三個18650電池串聯成一個3S電池組(11.1V標稱)。完全按照?qǐng)D中所示接線：

?BMS細胞1(-)→B -

?細胞1(+)→細胞2 (-)

?細胞2(+)→細胞3 (-)

?BMS細胞3(+)→B+

?BMS細胞1(+)和細胞2(-)→B1之間的連接

?細胞2(+)和細胞3(-)→BMS的B2連接

?使用P+(紅色導線)作為正輸入/輸出，P -(黑色導線)作為負輸入/輸出。

安全注意事項：焊接前應檢查極性兩次，并保持連接絕緣，以避免短路或過熱。

步驟8：連接

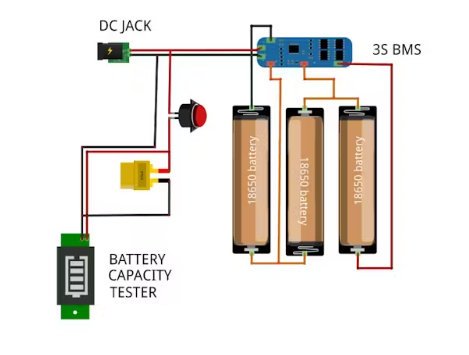

一旦電池組完成，現在是時候把所有東西小心地連接在一起了。按照順序操作，避免出錯，您也可以查看所提供的電路圖，以便清楚了解。

直流插孔正極(+)→開關→XT60連接器+電池容量指示燈

直流插孔負(-)→直接BMS負(P -)

BMS輸出(P+ / P -)→轉到XT60連接器和電池容量指示燈

這確保通過直流插孔適當充電，通過BMS平衡保護，并通過XT60安全輸出。

步驟9：電池組裝盒

將3S電池組小心地插入3d打印盒中，確保其安裝方向正確。一旦定位，應用熱熔膠周圍的邊緣，以確保包裝牢固到位，防止移動在情況下。

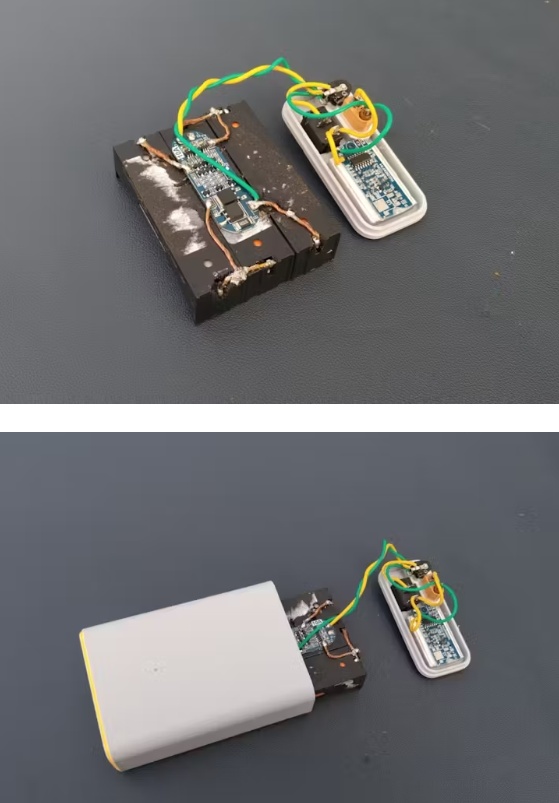

步驟10：最終組裝

把蓋子放在箱子上，用強力膠固定。在密封之前，仔細檢查所有的接線連接，確保一切正確和安全。一旦確認，關閉牢固的情況下，清潔和持久的完成。

步驟11：準備連接器

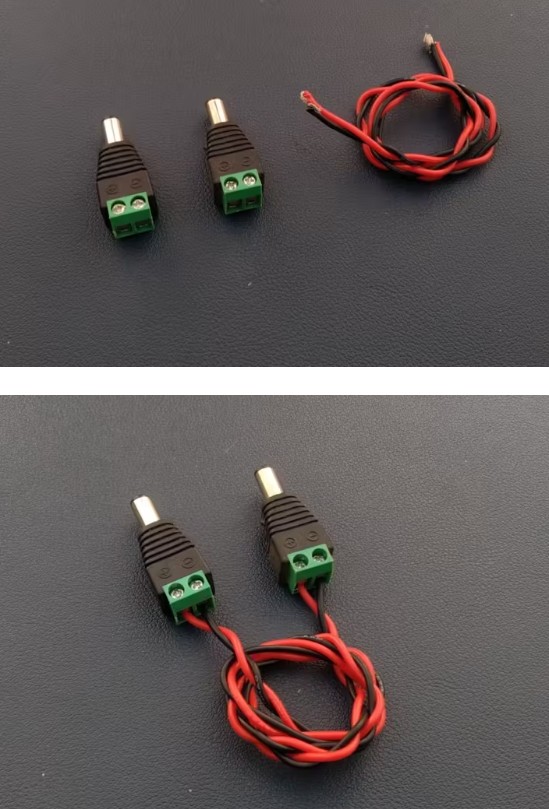

為了使UPS更加通用，我準備了兩個連接器：一個dc - dc連接器用于直接輸入/輸出，另一個xt60 - dc連接器用于連接電池組或?yàn)橥獠吭O(shè)備供電。我用的是26 AWG線，比較靈活，適合現在的要求。

dc - dc連接器→直接輸入/輸出

xt60 - dc連接器→電池組或外部設備

這些連接器可以方便地在充電和供電之間切換，為UPS增加了更多的靈活性。

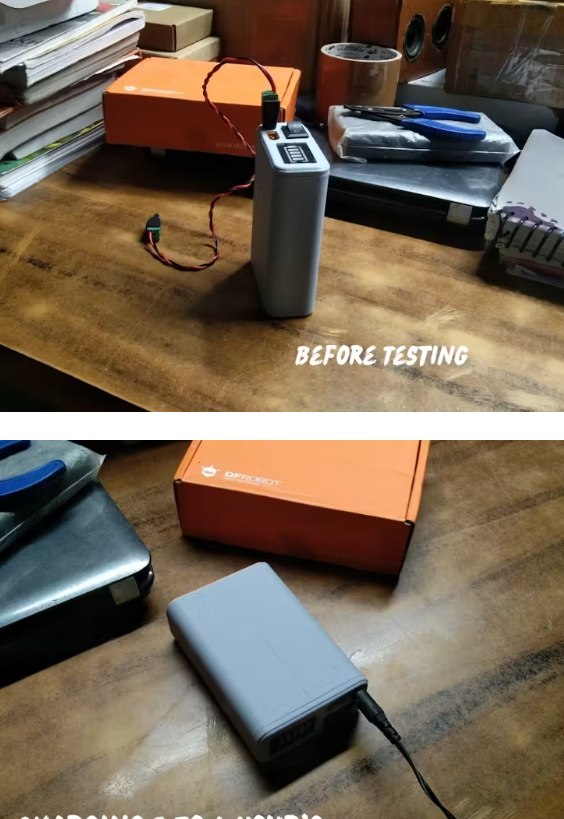

步驟12：測試

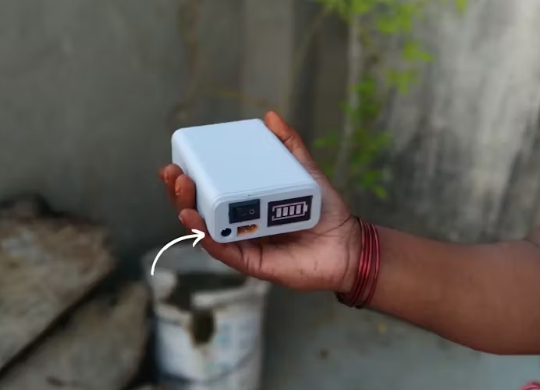

組裝完成后，請確保Mini UPS用12V適配器充滿電，以獲得最佳性能。充電后，將它連接到WiFi路由器上，以確保它在斷電時也能正常運行。該系統還可以用作12V電源，或作為12V電池組為外部設備供電。

UPS模式→停電時為路由器供電

供電方式→像12V適配器一樣工作

電池組模式→充當便攜式12V電源

這使得迷你UPS不僅是一個備份解決方案，也是一個多用途的電動工具，適用于不同的應用。

結論

WiFi路由器的迷你UPS不只是另一個備用設備，它是一個多功能的電動工具，旨在保持你的連接不中斷。其緊湊的尺寸，多功能和高度拋光的Fusion 360設計使其優于笨重和昂貴的商業替代品。通過融合可靠性和優雅，它提供了性能和實用性在一個單一的，精致的包裝。

這個項目證明了創新和工藝是如何將一個簡單的想法變成一個不可或缺的日常工具的，它不僅滿足人們的期望，而且有潛力超越和重新定義傳統的解決方案。
