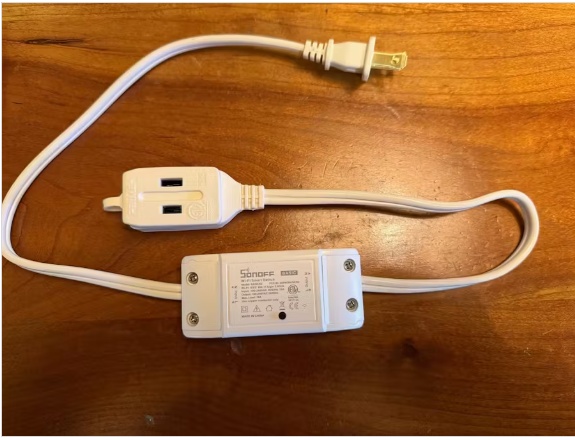

這一切都始于我在一個遠程站點上的路由器，它有攝像頭、WiFi鎖和其他智能設備，距離我有三個小時的路程，在極少數不方便的情況下，它需要重新啟動才能解決WiFi問題。這個mod可以讓你在任何地方和電源循環你的路由器(或調制解調器)方便。

使用典型的智能插頭的挑戰在于，當你通過WiFi信號關閉路由器或調制解調器時，你就失去了重新打開它們所需的WiFi連接。

有專門設計的開關可以做到這一點，但它們的價格在50美元到100美元之間;這個構建只需要大約10美元的開關和繼電器。

使用Sonoff開關的原因是，它是我發現的唯一一個有“點動”功能的品牌，基本上是一個定時器，當設備打開時，它會在選定的間隔后自動關閉。這就完成了一半。

我們需要完全相反的情況發生，一直開著，然后關機，比如10秒鐘，然后自動重新開機重啟路由器。

您可以使用自己的自定義代碼(Tasmota等)重新刷新ESP控制器來完成此操作，但缺點是繼電器一直處于通電狀態(僅在電源循環期間短暫關閉)，這可能會影響壽命。我不想通過重新編程打破標準的Sonoff eWeLink應用程序集成(如Alexa，谷歌或Apple Homelink)。(你當然可以做到這兩點，重新編程Sonoff Basic和做這個mod也)。

快速解決方案是將常開SPST 5V繼電器與NO/NC SPDT繼電器交換，并使用常閉引腳代替。

因此，完成mod后，繼電器線圈沒有通電，而是為路由器/調制解調器供電。它們只有在遠程(或按時間表)發出關閉路由器的信號時才會激活。然后Sonoff“點動”功能接管并在10秒后將路由器重新打開后自動斷開繼電器。路由器重啟問題解決!

注意：在完全完成模組并將PCB放回機箱之前，不要將電源線連接到Sonoff Basic。

松下繼電器NC連接的額定電壓為3A，而不是像NO連接那樣的10A，因此該模塊只能用于圖紙小于3A的設備。

這對我來說不是問題，因?yàn)?a href="/tags/路由器" target="_blank">路由器/調制解調器的電源適配器通常是2A或更少。

步驟1：打開Sonoff基本開關和繼電器脫模

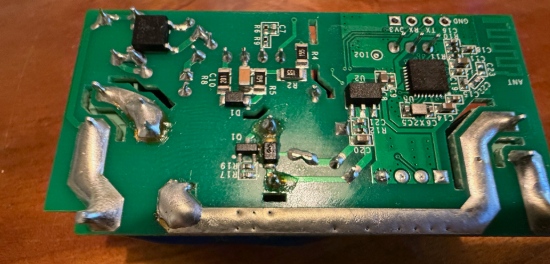

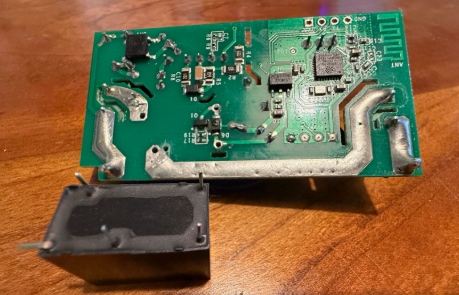

打開Sonoff Basic很簡單，你只需要撬開兩個塑料外殼部件來拆卸電路板?，F(xiàn)有的繼電器(黑色立方體)有4個引腳，其中兩個是大量焊接的(能夠承載線路電流)，另外兩個在末端是5V引腳，走線要小得多。我不會進入脫焊技術，較大的痕跡需要一點時間來加熱，我不得不使用泵幾次去除所有的焊料。

步驟2：在新繼電器的正確位置鉆一個小孔

松下ALQ105繼電器非常接近原始繼電器的外形因素和引腳布局。我們只需要在它上面使用5個引腳中的4個，NO引腳(底部視圖cad圖中右上方的引腳)不使用，需要與繼電器齊平或切斷。

所需的4個引腳(5V線圈引腳，普通和NC)三個在正確的位置;只有普通引腳在錯誤的地方，但非常接近完成連接所需的痕跡。這個銷需要有一個孔鉆10.16毫米從一個線圈銷。只是設置一個千分尺到10.16毫米，把其中一端進入線圈引腳孔和劃痕哪里第二個孔是鉆。

在孔中安裝繼電器后，將普通引腳穿過新孔彎曲到跡線并焊接4個引腳，這就是硬件!

步驟3：設置“點動”定時器

如前所述，這使用了在eWeLink應用程序中設置的“點動計時器”。這假設你已經添加了設備并連接到WiFi，(對于基本開關，使用“+添加設備”屏幕左下方的“兼容配對”)。

點擊屏幕右上角的3個點，打開設備設置，然后向下滾動到“點動設置”，選擇它，在“點動設置”屏幕中，打開它，將“點動”時間設置為你喜歡的任何時間(我設置為10秒)，然后保存并再次保存。

就是這樣，當你想重置你的調制解調器時，點擊應用程序中的電源按鈕，你的調制解調器就會重新啟動。
