Safo是一個迷你的保險庫，你可以用它來存儲像你的鑰匙，筆驅動器等東西。

特點:

?4位pin: pin的每個數字都可以通過金色圓形表盤設置。

?使用WIFI重置密碼(如果你忘記了舊密碼)

?一旦輸入正確的PIN，您可以選擇手動設置一個新的PIN。

?視頻的前兩分鐘提供了這些功能的一個很好的想法。

?它將為你的家或辦公桌增添美感。

供應

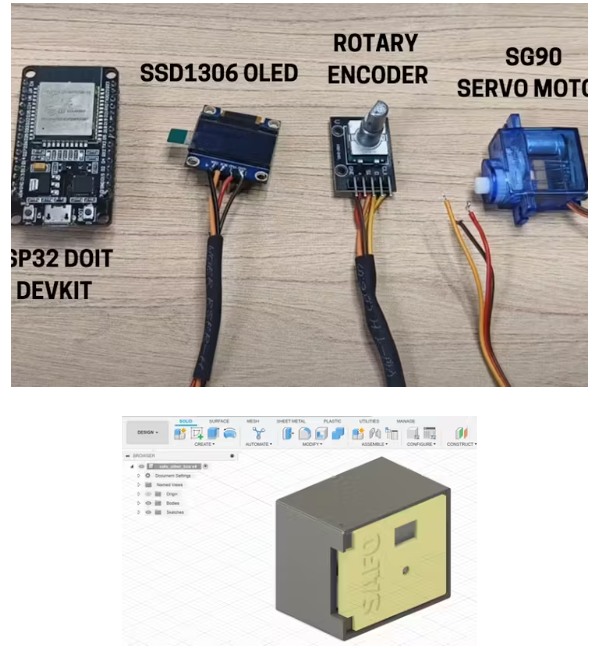

電子產品:

?ESP32做它開發工具包v1

?SSD1306 128x64 OLED

?旋轉編碼器

?SG90伺服電機(帶伺服喇叭)參考第二張圖，看看需要哪個伺服喇叭。

?備用USB數據線

?一些電線

3D打印部件(附件)：

?safo_mainplate.stl

?safo_bigbox.stl

?safo_dial.stl

其他工具和部件：

?M3螺釘x2：長度40mm

?烙鐵

?熱膠槍

?螺絲刀

軟件:

?Arduino IDE(最好是新的)。

?Fusion 360: 3D零件設計

?代碼存儲庫已被共享。

步驟1：建立聯系

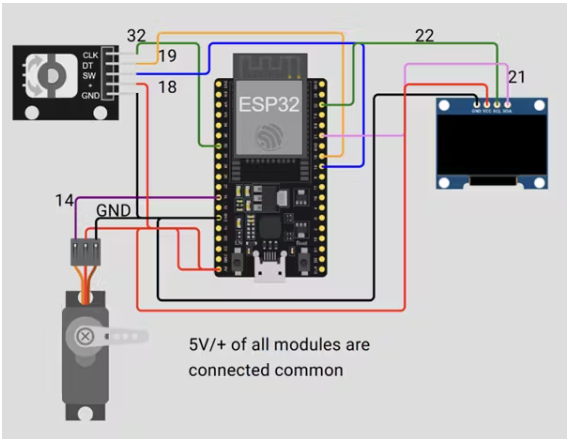

參考電路圖并焊接電子元件。

注：一般所有模塊的5v和GND都可以連接到ESP32的5v和GND上

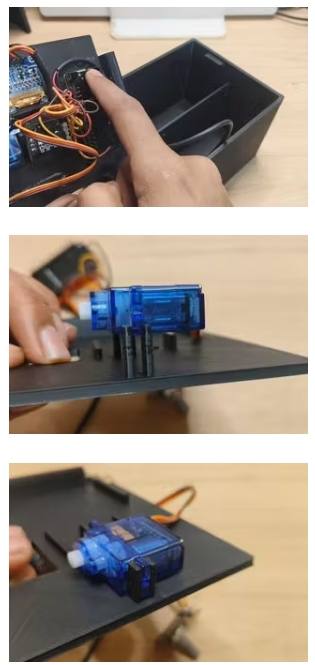

步驟2：組裝電子設備

在safo_mainplate上提供的空間組裝您的電子設備。stl的部分。

伺服電機和旋轉編碼器可以很容易地進入插槽。

旋轉編碼器，ESP32 DO IT DEV KIT板和OLED需要熱熔膠。

步驟3：上傳代碼

安裝ARDUINO IDE，如果你還沒有安裝。

您可以按照下面的步驟上傳代碼。

如果你想更好地了解IDE是如何工作的：

這很直接。以下是幫助您設置的文檔：

步驟4：在Arduino IDE中安裝ESP32板

您需要首先在Arduino IDE中安裝esp32板。

因此，請遵循以下步驟：

?導航到文件->首選項

?在“附加董事會管理器url”中添加此url

?輸入此鏈接

?按OK

?現在轉到板管理器：你會在左邊菜單上找到它。

?搜索“esp32 by expressif”，你會在INSTALL上找到結果選擇(參考本步驟中的第二個圖像，它是第二個結果)。

?在我的情況下，它已經安裝。

步驟5：連接ESP32板并選擇您的板

?使用USB B型電纜將電路板連接到筆記本電腦。

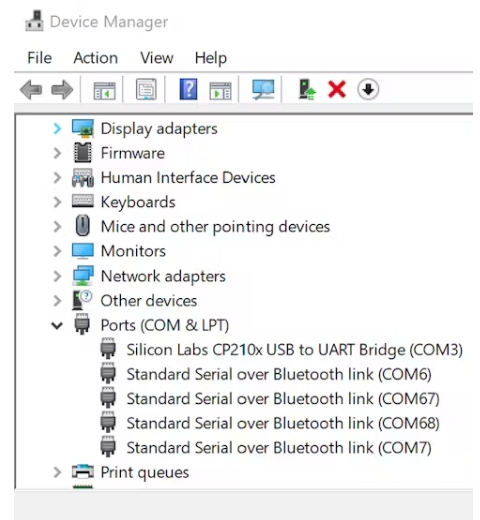

?您可以在設備管理器中看到您的板是否被檢測到，如我的圖像所示

?在Ports(COM & LPT)部分，您將看到類似Silicon Labs 210x等的名稱。這意味著你的電路板被正確檢測。

?如果您看不到類似的東西，您將需要這些驅動程序。

?你可在此下載驅動程式：

?它適用于windows和MAC OS

步驟6：在Arduino IDE中選擇電路板

?從上一節中，您可以觀察到我的董事會位于COM3

?因此，我也需要在Arduino IDE中選擇COM3。

?然后選擇ESP32 DO IT DEV KIT，您可以在下拉菜單中找到提示。選擇它并按Ok。(參考圖片)。

步驟7：需要圖書館

由于esp32單板已經安裝，所以wifi庫是內置的。

此外，您還需要下載這些庫：

?Adafruit SSD1306(用于OLED)

?ESP32伺服

參考圖片在圖書館管理器中搜索。

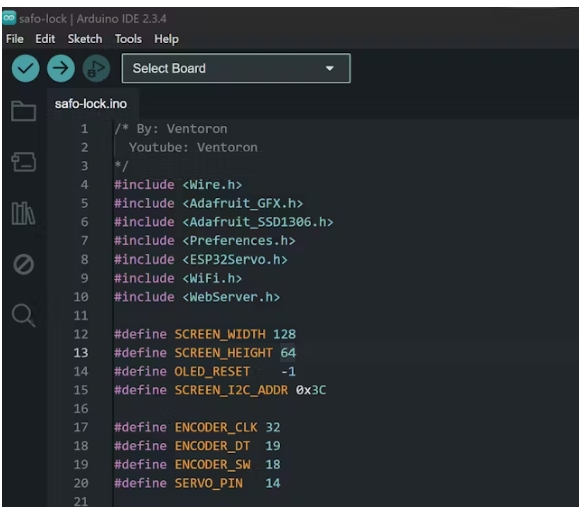

步驟8：上傳代碼

?一旦你選擇了你的棋盤，按上傳(箭頭符號)。它在圖像中突出顯示。

?現在，當它編譯并開始上傳時，您將看到一個連接…輸出中的響應。

?在這里，當ESP32開始說連接時，你必須按住“boot”按鈕。

?保持它直到它上傳。

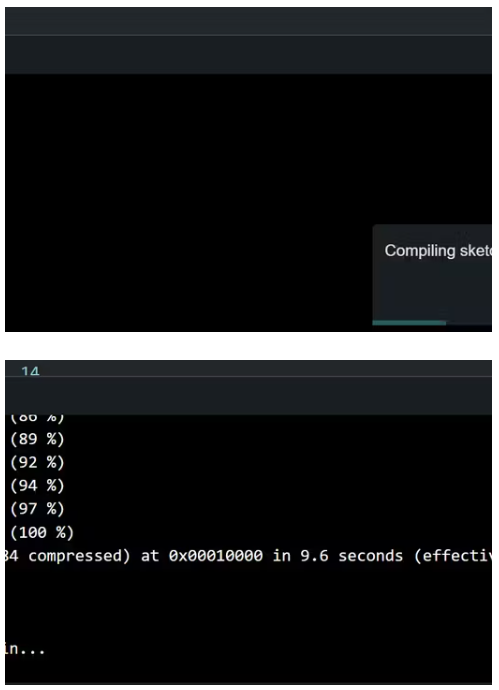

?參考第二張圖查看編譯階段。

?參考第三張圖片查看上傳階段。

步驟9：測試工作

您可以測試代碼。

滾動編碼器，看看數字是否增加。

步驟10：用容器組裝

?容器是safo_bigbox。stl的部分

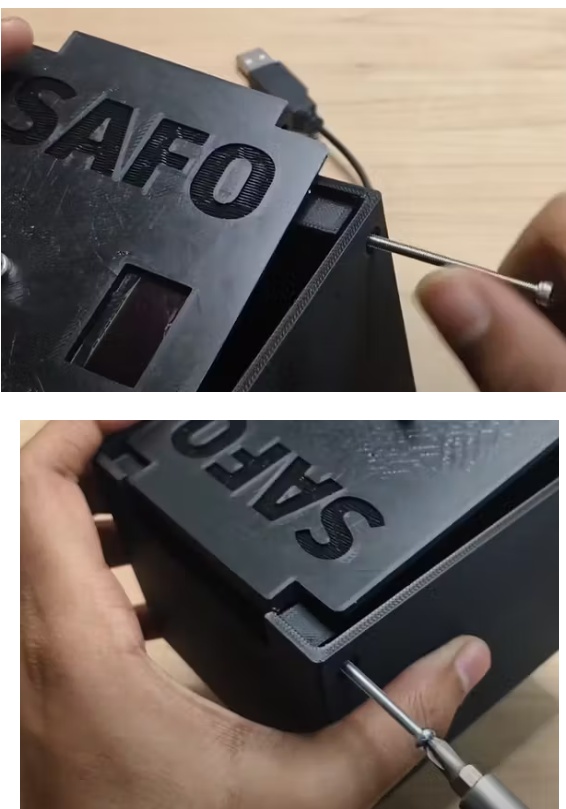

?使用M3螺釘插入作為啟閉機構的鉸鏈。(參考圖片)。

?這個想法是通過兩個螺釘通過孔的兩個部分在任何一邊。

?請參考視頻以獲得更好的視圖。

步驟11：使用備用USB線供電

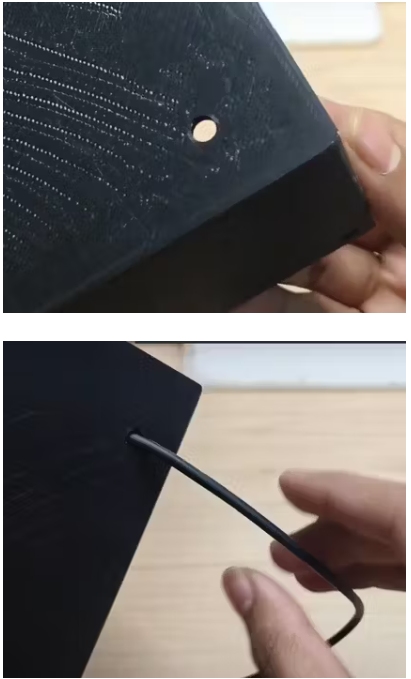

在safo_bigbox.stl的背面有一個4mm的托架。將備用USB線插入其中，將其兩端插入正極和負極的外露線中。將這些分別連接到esp32的5V和GND。

這將為你的Safo提供動力。你可以使用手機適配器、充電寶或筆記本電腦為它供電。

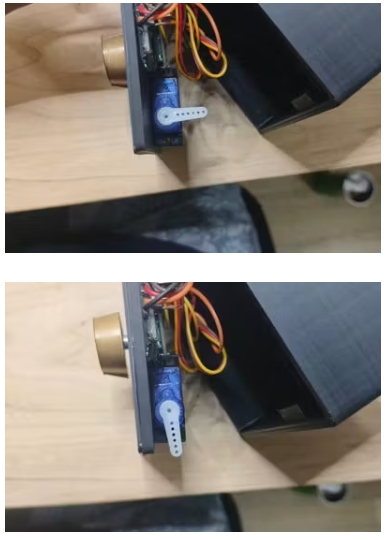

步驟12：校準伺服電機

現在，由于代碼已經上傳，當設備上電時，伺服電機處于默認的零位置。

在插入伺服喇叭之前，請使用PIN解鎖設備。然后伺服將處于解鎖位置。

正如你可以從圖像中觀察到的小木板是用來鎖定盒子，當伺服移動到鎖定位置。

?所以要正確設置，請使用撥號盤解鎖設備。(您可以使用步驟13)。

?現在定位伺服喇叭如圖2所示。

?因此，當您鎖定它時，伺服將移動到如圖3所示的位置。

?為了演示，我沒有把它推到容器里就關上了。

步驟13：插入刻度盤

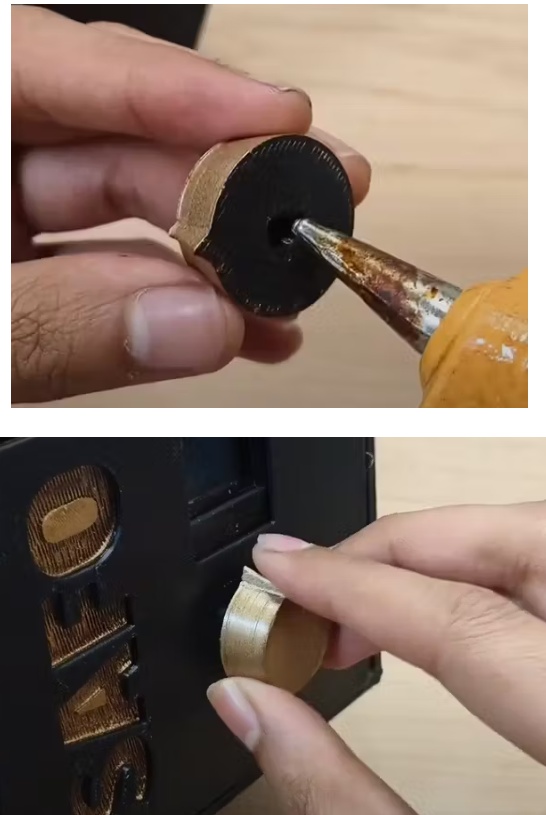

最后，在表盤上涂一些熱熔膠，并將其安裝在編碼器的金屬棒上，如圖所示。

步驟14：如何操作Safo

概念：(視頻提供了一個很好的想法)

打開保險庫的密碼是4位

示例默認引腳為1 1 2 2

您可以在代碼中設置默認引腳。

轉到代碼的第27行：

27 int correctCode[codellength] = {1,1,2,2};

您可以將其更改為例如：

27 int correctCode[codellength] = {1,2,3,4};

這里你可以設置其他4個pin碼，而不是1 1 2 2。

只需確保它們以逗號分隔，如圖所示。

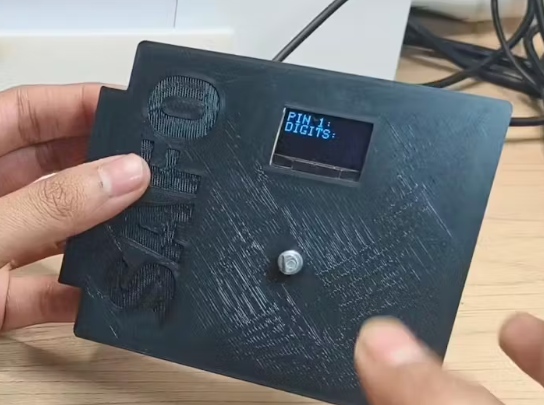

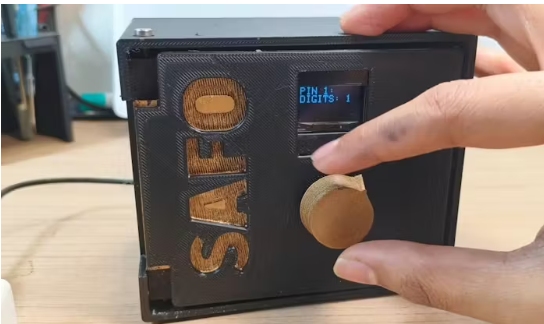

所以它第一次顯示：

PIN1

數字:

這里是有趣的部分，旋轉編碼器或撥號可以幫助您旋轉，直到達到所需的數字為特定的PIN號碼。按撥號盤確認號碼(旋轉編碼器有內置開關)

步驟15：一旦打開……

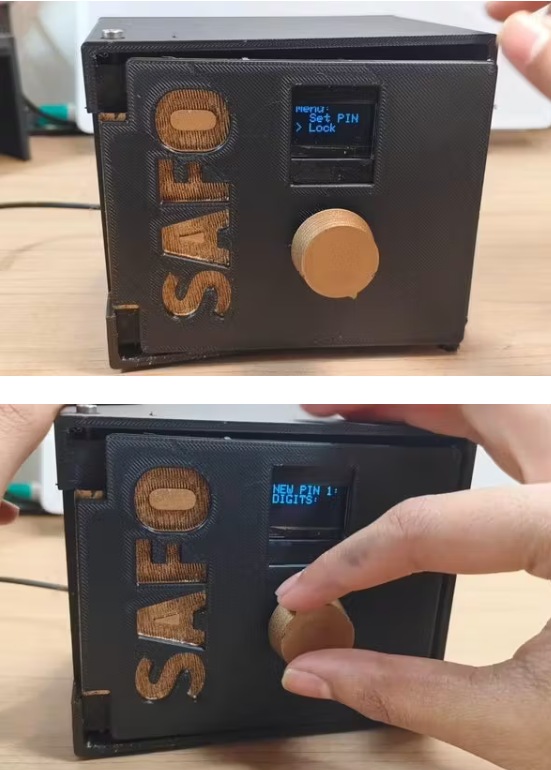

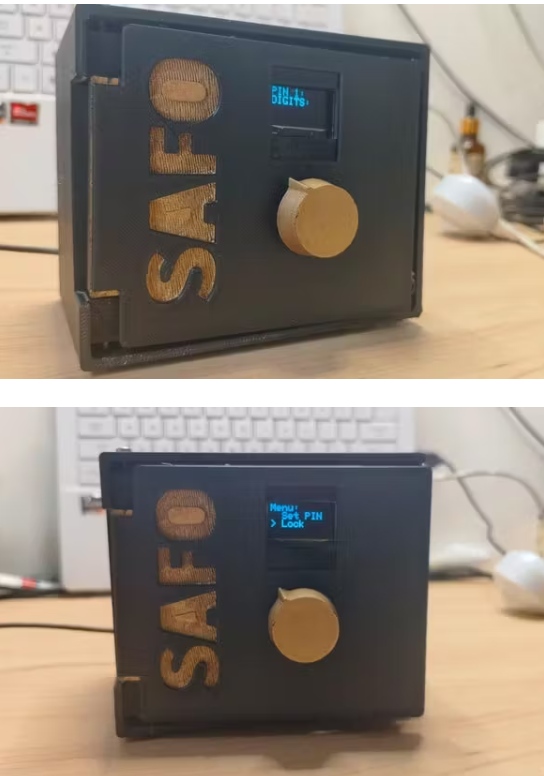

一旦鎖被打開，你就會看到如圖所示的菜單。

如果你只是想把它鎖回去，旋轉表盤切換到選項鎖定或設置Pin之間，并通過推表盤選擇鎖定。

要確認選項，請按撥號盤。

如果你想設置一個新的Pin：

?旋轉撥號盤在兩個選項之間切換，選擇設置引腳。

?您將獲得如圖2所示的界面。

?它將顯示為新PIN 1，新PIN 2等，直到新PIN 4設置。

?按照與前一節相同的步驟設置這個引腳，它是相同的。

?一旦設置，設備將自動鎖定。即使你開機或關機，這個新引腳也會被保存。

注意：您可以從中推斷，只有當我們輸入正確的密碼時，您才能手動更改pin。

步驟16:Wifi選項：如果你忘記你的密碼

現在，我們知道只有在輸入正確的密碼時才能手動更改pin。

但是，如果你忘了密碼怎么辦?

為此，我們使用WIFI選項，您可以使用它來恢復并設置新的PIN。

當設備開機時，設備的WIFI網絡一直處于開啟狀態。

該視頻提供了如何使用WIFI設置密碼的最佳視圖。

在繼續解釋之前，請觀察代碼中的第40行：

const char* ssid = "ESP_SAFE_LOCK";

Const char* password = "12345678";

SSID是設備網絡的名稱，

其中password為連接密碼。

如果需要，您可以更改這兩個變量。

更改密碼：

?所以，用你的智能手機或筆記本電腦，去你的wifi設置。

?你會發現一個叫做ESP_SAFE_LOCK的網絡

?按連接鍵，輸入密碼：12345678

?連接好后，打開瀏覽器，輸入地址“192.168.4.1”。

?您將獲得如圖所示的界面。

?在我的例子中，我把它設為1 2 3 4。

?點擊保存，你會得到一個頁面，上面寫著“PIN已更新!”

就是這樣，設備更新這個新的PIN，你可以驗證它。

步驟17：就是這樣!你已經建立了一個迷你金庫!
