我們都有過這樣的經歷。當你從工作中得到應得的休息，或者放下你正在閱讀的書，你伸手去拿手機，以為你只是想玩一個快速的游戲來放松一下。但在你意識到之前，你已經花了三個小時沉浸在TikTok上關于長得像名人的貓的視頻中，或者無休止地瀏覽Instagram上的視頻，從烹飪技巧到陰謀論，比如為什么熱狗是10個一包，而面包是8個一包。

現代智能手機雖然功能強大，但它已成為一把雙刃劍。本來應該是放松的時刻，卻變成了沒完沒了的通知循環、社交媒體的兔子洞，以及我們稱之為“厄運滾動”的特殊形式的數字流沙。有時候，你只是想玩俄羅斯方塊，而不想讓你的手機被工作郵件、新聞提醒或凌晨2點發來表情包的朋友嗡嗡作響。

這就是專用游戲設備的魅力所在。還記得打開Game Boy或在舊諾基亞上快速玩一輪Snake游戲時的那種純粹的快樂嗎?這些簡單而專注的游戲體驗很神奇，沒有通知，沒有社交媒體誘惑，只有你和游戲。

這種對簡單游戲的懷舊渴望，加上對逃離現代生活數字混亂的渴望，激發了我創造一些特別的東西：一個小巧的口袋大小的游戲機，在完全脫離網絡世界的同時，帶回了經典游戲的精髓。

視覺上

我想創造一種設備，它可以：

?適合舒適地放在你的口袋里，可以連接到一個鑰匙夾。

?玩俄羅斯方塊、青蛙過河和貪吃蛇等經典游戲

?是否擁有令人滿意的物理按鍵復古游戲體驗

?完全離線，不受干擾

?展示極簡電子產品的力量

?作為一個完美的對話開始和DIY創造力的證明

我們?cè)诮ㄔ焓裁?

這個項目以ATtiny85微控制器為中心——一個很小但功能強大的芯片，它證明了你不需要巨大的處理能力來創造引人入勝的游戲體驗。我們的主機功能：

核心組件:

?Atiny85微控制器(我們的操作大腦)

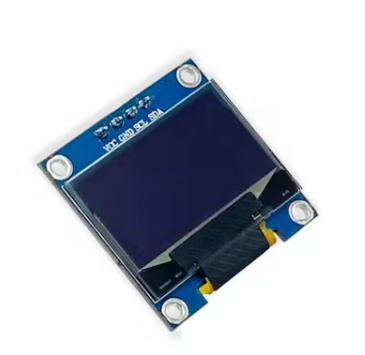

?SSD1306 OLED顯示屏(高清128x64像素游戲畫布)

?三個觸覺按鈕(用于導航和游戲)

?主動蜂鳴器(為那些令人滿意的嗶嗶聲和嗚嗚聲)

?小電池組(用于便攜式游戲)

?定制3D打印外殼(在Autodesk Fusion 360中設計)

技術規格:

?顯示屏：0.96英寸OLED (128x64分辨率)

?電源：3.7V鋰電池

?尺寸：約45毫米x 35毫米x 20毫米(口袋友好!)

?游戲：《俄羅斯方塊》、《貪吃蛇》、《青蛙過河》等經典游戲

?電池壽命：4-6天的連續游戲

為什么這很重要

在我們這個高度互聯的世界里，創造和使用一款只擅長一件事的設備會讓人產生深深的滿足感：不受干擾地娛樂你。這不僅僅是關于創造一個游戲主機;這是關于:

?數字極簡主義在行動：證明有時少即是多

?Rekindling Childhood Wonder：帶回簡單游戲的純粹樂趣

?通過制作學習：通過動手創作了解電子和編程

?可持續游戲：一款可以運行數年而無需更新軟件或計劃淘汰的設備

?對話開始：沒有什么比拿出你自己做的設備更好的了

未來之旅

在本文中，我們將介紹構建過程的每一步，從選擇組件和編寫代碼到設計案例并將所有內容組裝成一個精美的、專業的設備。無論您是想要了解微控制器的初學者還是想要嘗試新事物的經驗豐富的制造商，這個項目都提供了挑戰和獎勵的完美平衡。

我們將討論:

?硬件設置：接線圖和組件選擇

?編程：使用Arduino IDE為ATtiny85編寫游戲(帶有免費下載的游戲包)

?3D設計：在Autodesk Fusion中創建自定義案例

?組裝：把所有的東西放在一起

?故障診斷：常見問題和解決方案

?未來升級：擴展主機的想法

在本構建結束時，您將不僅擁有一個功能齊全的游戲機，而且對嵌入式系統，游戲編程和3D設計有了更深入的了解。更重要的是，你創造的東西會帶來真正的快樂，無論是制作還是使用。

所以讓我們深入研究并創造一些東西，以證明最好的游戲體驗并不總是來自最大的屏幕或最強大的處理器。有時，它們來自于用自己的雙手創造一些很棒的東西的滿足感。

準備好逃離末日卷軸了嗎?讓我們開始構建吧!

硬件設置

部件清單

在開始之前，讓我們收集此構建所需的所有組件：

基本組件:

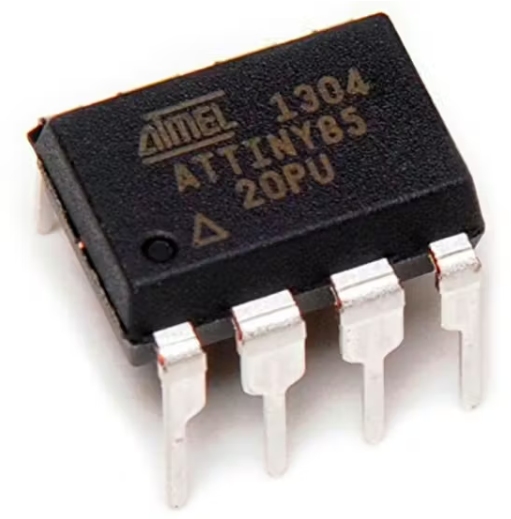

?1x ATtiny85微控制器(推薦DigiSpark兼容板)

?1x SSD1306 OLED顯示屏(0.96",128x64, I2C)

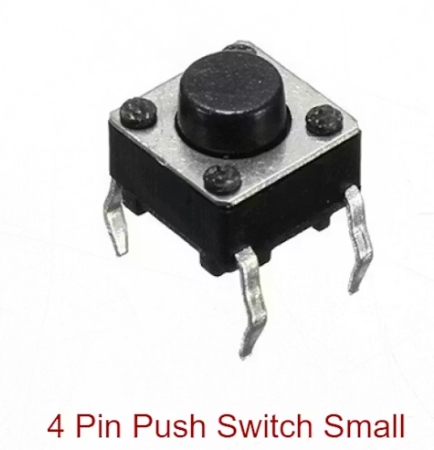

?3x觸覺按鈕(6mm x 6mm)

?1個無源蜂鳴器(5V兼容)

?1x 3.7V鋰電池(500-1000mAh)或3xAAA電池座

?1x滑動開關(電源)

?用于原型設計的跳線和面包板

?Perfboard或定制PCB用于最終組裝

?3D打印線材(推薦使用PLA)

所需工具:

?烙鐵和焊料

?剝線鉗

?3D打印機

?安裝Arduino IDE的計算機

?編程用USB線

接線圖

這個項目的美妙之處在于它的簡單。ATtiny85只有5個I/O引腳，所以我們需要對我們的連接進行戰略規劃

引腳:

?引腳0 (PB0)：按鈕1(左/旋轉)

?引腳1 (PB1)：蜂鳴器

?引腳2 (PB2)：按鈕2(右/下)

?引腳3 (PB3): SDA (OLED的I2C數據)

?引腳4 (PB4): SCL(用于OLED的I2C時鐘)

?引腳5 (PB5)：按鈕3(選擇/暫停)

連接細節:

?OLED顯示器：VCC接3.3V， GND接地，SDA接PB3， SCL接PB4

?按鈕：每個按鈕連接在其指定引腳和地之間(帶有外部下拉電阻)

?蜂鳴器：正極接PB2，負極接地

?電源：電池正極到VCC，負極通過電源開關到地

電源管理

ATtiny85非常節能，非常適合電池供電的項目。通過在代碼中實現適當?shù)乃吣Ｊ?，您可以?shí)現4-6小時的活躍游戲或幾天待機狀態。

游戲編程

設置Arduino IDE

?首先，您需要設置Arduino IDE以使用ATtiny85：

?通過單板管理器安裝atiny單板包

?從工具菜單中選擇“ATtiny25/45/85”

?選擇你的程序員(USB ASP或Arduino作為ISP)

?將時鐘設置為8MHz(內部)

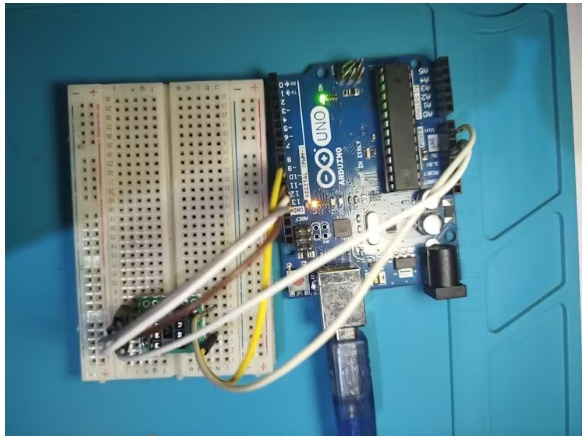

重要注意事項：按照本說明書學習如何使用Arduino Uno編程ATTINY85

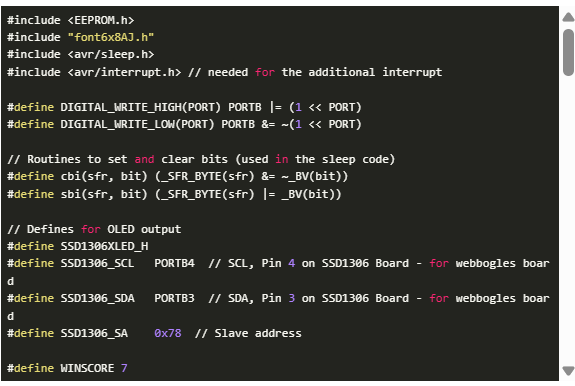

游戲架構

警告：不要上傳此代碼，它只是一個片段，僅用于演示，將游戲上傳到您的控制臺，下載并提取此ATTINY games Zip文件并上傳您感興趣的游戲。

這個代碼和所有可用的游戲都是由最初的創造者安迪·杰克遜帶來的，感謝他使這一切成為可能，現在我們可以在它的基礎上建立并帶來驚人的創作。

每個游戲都遵循針對atiny85有限內存優化的類似結構：

可用的游戲

這款游戲機配有幾款經典游戲，每款游戲都針對小屏幕和有限的控制進行了優化：

1. 俄羅斯方塊：經典的方塊堆疊游戲，控制方式簡單

?左鍵：向左移動/旋轉

?右鍵：向右移動/放下

?選擇按鈕：暫停/重啟

2. 蛇：引導你的蛇吃食物并成長

?方向控制使用兩個按鈕

?簡單但令人上癮的游戲玩法

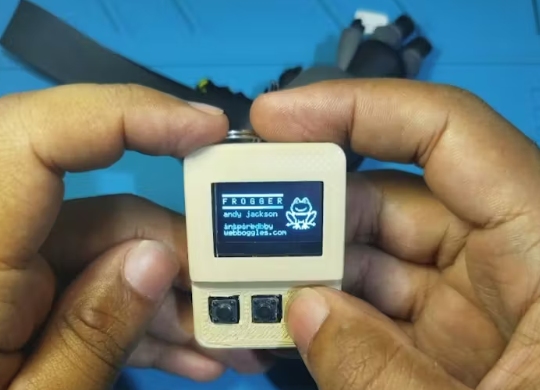

3. 蛙人：過馬路，避開障礙物

?左/右運動

?時序?yàn)榛A(chǔ)的挑戰

4. Pong：經典的劃槳游戲

?對抗AI的單人模式

?簡單但令人滿意

5. 太空入侵者：抵御外星人入侵

?極簡射擊游戲

?進步的困難

?免費下載游戲

上面提到的所有游戲都包含在此項目附帶的可下載ZIP文件中。解壓文件，打開。在Arduino IDE中為您想要的游戲制作ino文件，并將其上傳到您的ATtiny85。每個游戲都有充分的評論和準備自定義!

3D設計和案例創建

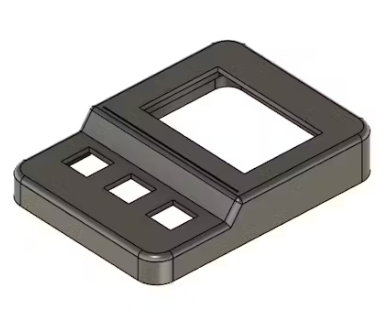

Fusion 360中的設計

案例設計平衡美學，功能和可印刷性。主要的設計考慮包括：

人體工程學:

?圓形邊緣舒適的抓地力

?按鈕位置優化拇指訪問

?纖細的外形，適合你的口袋

功能:

?插槽的3個按鈕

?為OLED顯示清除窗口

?作為密匙環的附件

設計過程

?測量階段：仔細測量所有組件

?素描創作：從正面和側面輪廓的2D草圖開始

?3D建模：擠壓和修改，以創建基本的外殼

?組件放置：創建精確的切口和安裝點

?測試：打印原型以測試其適用性和觸感

?細化：基于物理測試進行迭代

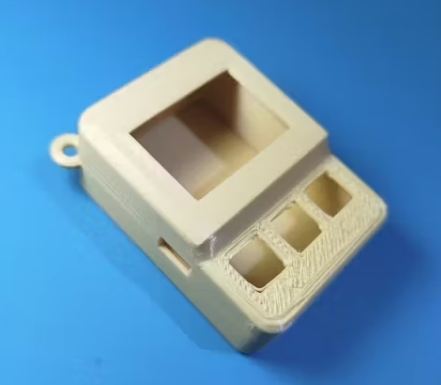

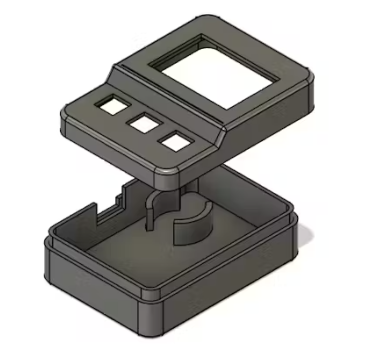

外殼由兩個主要部分組成：前殼和后殼(容納電池和電子設備)。

專業3D打印與JUSTWAY

雖然在Fusion 360中設計外殼令人興奮，但并不是每個人都能使用3D打印機。這就是專業3D打印服務變得無價之寶的地方。在這個項目中，我使用JUSTWAY提供高質量的3D打印服務——他們一直是我把數字設計變成現實的首選解決方案。

裝配過程

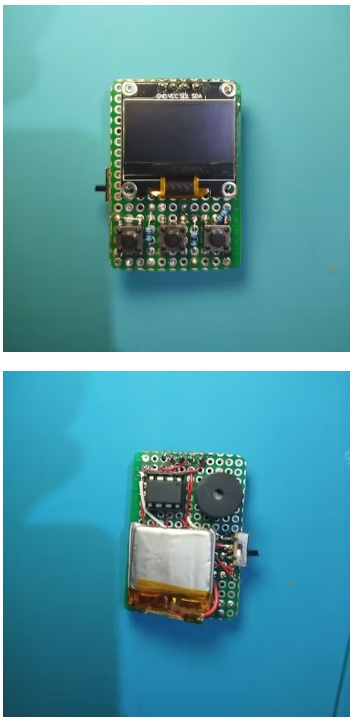

步驟1：電子組裝

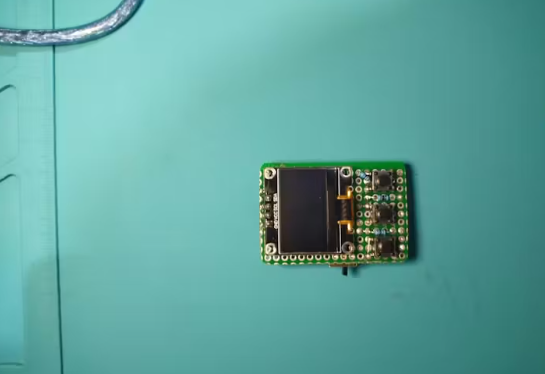

?按照接線圖將元件焊接到perfboard上

?用萬用表測試所有連接

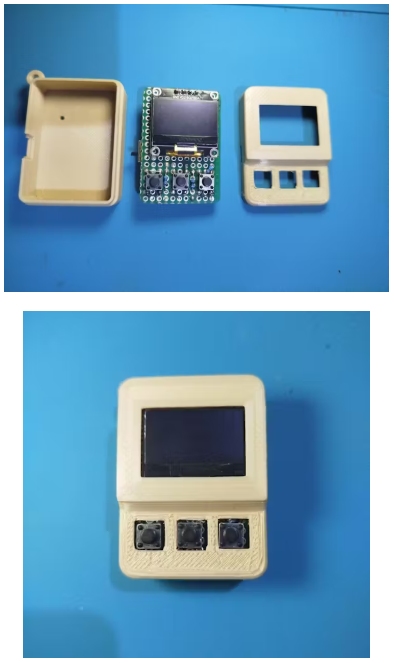

步驟2：最后組裝

常見問題處理

顯示不工作：

?檢查I2C連接(SDA/SCL)

?驗證顯示地址(通常是0x3C)

?確保有足夠的電力供應

按鈕不響應：

?確認上拉電阻在代碼中啟用

?檢查焊料連接

?測試按鈕連續性

蜂鳴器沒有聲音：

?驗證蜂鳴器極性

?檢查PWM引腳分配

?測試簡單的語氣代碼

電池壽命短：

?在代碼中實現睡眠模式

?檢查電流是否過大

?考慮更大的電池容量

未來的升級和修改

這種設計的美妙之處在于它的可擴展性?？紤]一下這些升級：

?彩色顯示器：升級到彩色OLED，以增強視覺效果

?更多的按鈕：增加方向鍵，更好的游戲控制

?聲音升級：用小喇叭代替蜂鳴器

?無線：為多人游戲添加藍牙

?充電電路：集成USB-C充電

?游戲卡帶：設計可移動內存模塊

結論

制作這款小型游戲機是一段令人難以置信的旅程，它結合了懷舊、創造力和技術技能。在這個被智能手機和沒完沒了的通知所主宰的世界里，創造一款能夠完美完成一件事的設備會讓人感到非常滿足：提供純粹、無干擾的游戲樂趣。

接下來是什么?

我熱衷于探索微型游戲機的世界，并在極簡硬件的情況下突破極限。這個ATtiny85控制臺只是一個開始，我目前正在進行定制PCB設計，這將使組裝更加容易，并為功能和外形因素開辟新的可能性。

如果你對未來的小型游戲主機項目感興趣，無論你是硬件設計師、程序員、3D建模師，還是只是有好想法的人，我都很樂意聽到你的聲音!請通過評論或直接與我聯系。我們可以一起創造出更棒的袖珍游戲體驗。

期待

下一個迭代已經在開發中，采用定制的PCB，將允許更多的游戲，更長的電池壽命，甚至更緊湊的外形因素。我們的目標是創造一系列小型主機，每個都針對不同類型的游戲和體驗進行優化。

無論您是構建這個確切的版本還是將其用作您自己的創作靈感，請記住，最好的技術通常是最簡單的。有時候，最強大的游戲體驗并不是來自最新的顯卡或最大的屏幕，而是來自于用自己的雙手創造一些很棒的東西的滿足感。
