Espboy - ESP12E游戲機

在本教程中，我將使用ESP12E和OLED顯示器制作游戲機。有了這個主機，我們可以玩不同類型的復古游戲，如蛇，太空戰，獵鴨等，所以讓我們開始教程。

原型

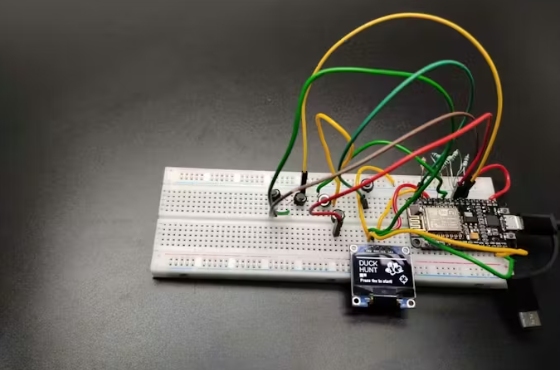

首先，我在面包板上制作了一個原型，以確認一切正常。這里我使用了nodemcu開發板。你可以看到很多電線和連接，所以我們不能玩這樣的游戲。

線路圖

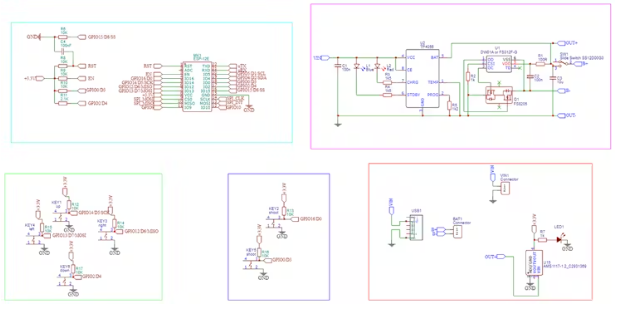

為了把它變成一個好看的游戲機，我決定做一個PCB。在easyeda中，我設計了電路。我們的控制臺的主要部件或大腦是這個ESP 12e板。然后我附上了控制OLED顯示屏的按鈕，還附上了一個鋰離子電池充電電路。

印刷電路板設計

電路設計完成后，我將電路圖轉換成PCB。在這里，我把PCB做成了一個真正的游戲機。所以我們可以在不使用任何額外支持的情況下使用這個控制臺。

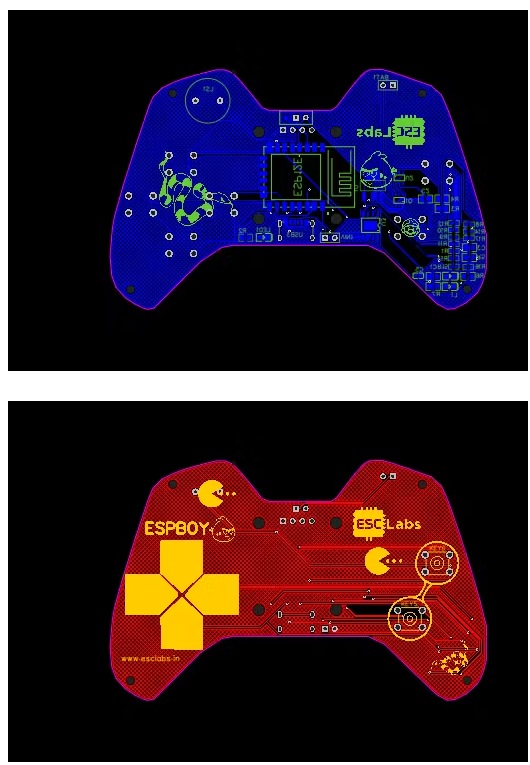

設計完P(guān)CB后，我們的PCB看起來是這樣的。我下載了用于PCB制作的Gerber文件

PCB制造

為了制造PCB，我去了JLCPCB.com JLCPCB以低廉的價格提供最好的PCB制造，PCB組裝和3d打印服務。你可以從jlcpcb組裝你的pcb來節省時間，組裝從0美元開始。

要訂購pcb，只需點擊現在的訂單并上傳Gerber文件。上傳后，我們可以選擇數量，顏色，厚度等。在這里我選擇了黑色，并選擇了運輸方式，最后下了訂單。

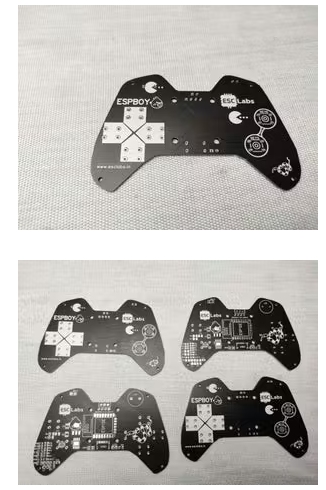

兩周后，我收到了JLCPCB的pcb。這是我們的多氯聯苯。它看起來很漂亮，質量也很好

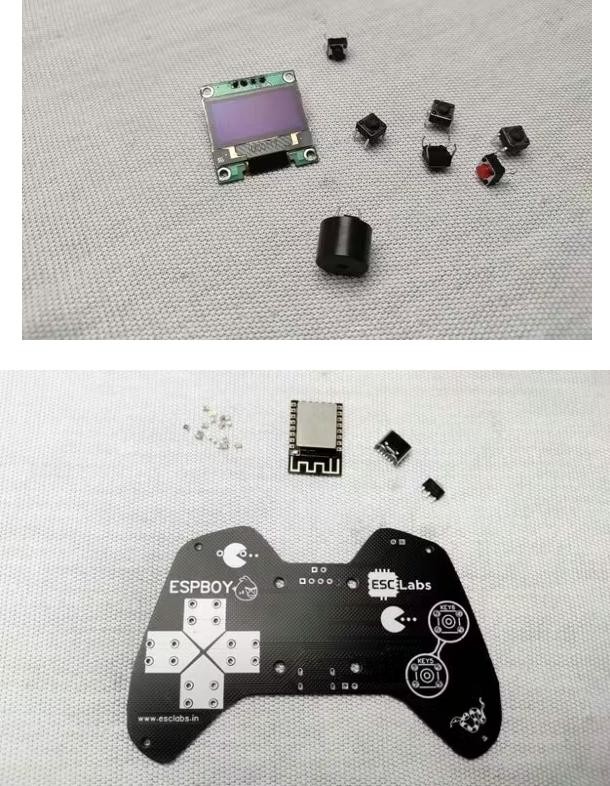

組件需要

?ESP12E f / 12

?128 * 64 OLED

?按鈕開關* 6

?蜂鳴器

?3.3v ams1117穩壓器

?0805貼片電阻- 10k *12

?0805貼片電阻-1.5 k *2

?0805貼片電阻- 1k *2

?0805貼片電阻-1.2 k *1

?0805貼片電容器- 100nf *2

?TP4056集成電路

?DW01A或FS312F-G

?FS8205

?開關* 1

組件焊接

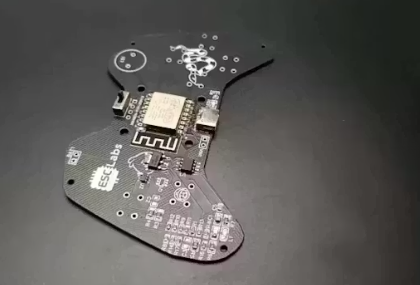

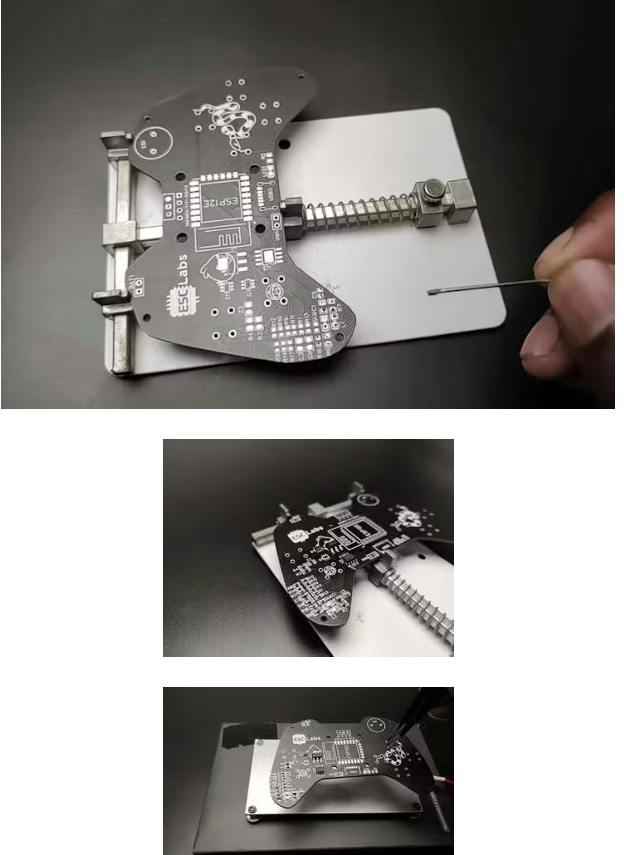

現在讓我們將元件焊接到PCB上。在這里你可以看到大多數組件是SMD組件，所以我決定用回流方法。所以首先我用針分配錫膏。然后我把所有的組件一個一個地放進去。在把所有的小SMD組件，我把PCB上我的DIY熱板。然后我加熱了電爐。完成后，我焊接了c型USB端口，現在是時候放置ESP12E。

在放置和焊接ESP12E之前，我使用我的esp程序員將代碼上傳到ESP12E。上傳代碼到ESP12E后，我將模塊焊接到PCB上，然后我添加了用于控制和焊接的開關，還添加了用于聲音的蜂鳴器。完成焊接后，我將128*64 OLED顯示器和電池添加到PCB上。就是這樣。

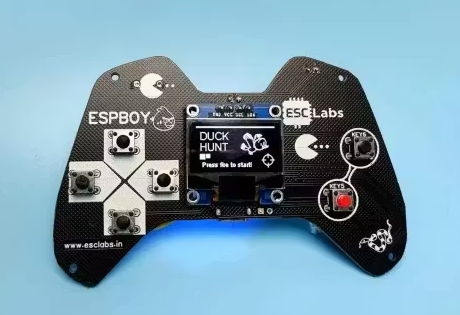

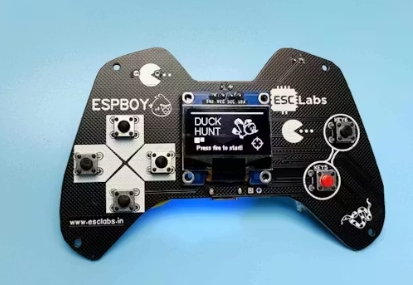

現在讓我們打開控制臺開始玩游戲。第一個游戲是獵鴨，這個代碼是由Volos項目開發的。游戲很簡單，我們可以使用左右鍵移動指針，我們可以使用射擊鍵射擊。小鴨子比大鴨子得分高。一款簡單但優秀的游戲。接下來是傳說中的蛇游戲。不需要解釋這個。

本文編譯自hackster.io
