這是PALPi v2，這是一個巨大的手持復古游戲機由Rpi 3b +供電。

制作這個項目的目標是制作一款像任天堂Switch或Steam Deck那樣的低成本游戲機，可以運行我喜歡的大多數復古游戲。

例如《Old DOOM》，《WOLFENSTEIN》，《Pokemon Games》等等。

這臺游戲機預裝了40多個游戲。此外，我們可以在這臺主機上添加任何游戲。例如，我已經通過WINSCP或手動傳輸存儲卡上的ROM文件在這個游戲機上加載了龍珠高級冒險。(稍后會詳細解釋這個過程)

我首先做了PALPi V1，它由Rpi Zero W供電，它有一個復合PAL顯示器，它是功能性的。

為了升級這個設置，我準備了V2，它現在由樹莓派3b +供電，有一個7英寸的IPS顯示器，通過HDMI電纜連接到Rpi。

之前我制作了V2，但它沒有完成，因?yàn)樗鼪]有自定義按鈕和配電板。

為了運行PALPiV2，我將其與我的PALPI v1 PCB連接起來，以證明如果我們改變PCB的形狀，它可以與此設置一起工作的概念。

它工作了，所以基本上我所要做的就是為左邊和右邊的按鈕墊設計兩個按鈕板，以及一個配電板，配電板也從RPI頭斷開GPIO引腳到連接按鈕的單獨連接器。

在這篇文章中，我將向你們展示我是如何用幾個簡單的步驟制作這款游戲機的。

讓我們開始吧!

材料要求

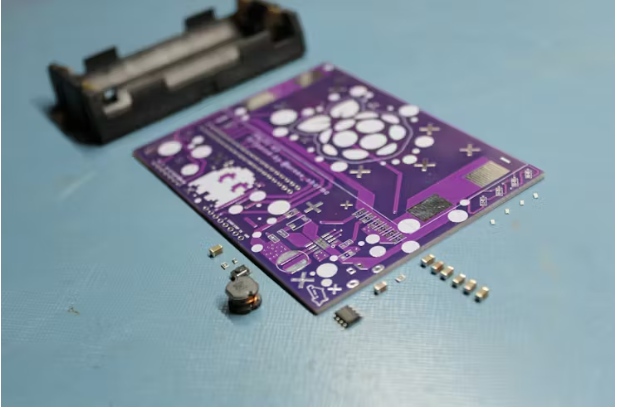

用于配電板:

?自定義pcb(由PCBWAY提供)

?IP5306集成電路

?1206封裝電容器x8

?2r0805包裝x1

?1K 0603包裝x2

?10uH電感x1

?SMD按鈕x1

?指示燈led x4

?THT USB微接口x1

?18650雙鋰離子電池支架x1

?鋰離子電池3.7V 2600mah x2

?母頭針Con40 x1

按鈕板:

?撥動開關x13

?定制PCB(由PCBWAY提供)

組裝:

?樹莓派模型3B+

?帶HDMI接口的7英寸顯示器(從PCBWAY禮品店獲得)

?配電板

?左側按鈕板

?右側按鈕板

?紅色電線

?綠色的線

?3D打印身體

?螺釘、螺母和螺栓

開始

之前，我準備了PALPi v2的主體和基本設置，包括整個主體的組裝，然后使用舊PALPi V1 PCB運行此設置。

當時，這種設置缺乏配電板和左右按鈕板，所以我在OrCad PCB套件上設計了它們。

配電板包含IP5306 IC，這是一種鋰離子電源管理IC，通常用于商業移動電源。

它對鋰離子電池有過充和過放保護，所以我們不需要為每個電池添加任何外部PCM模塊來保護。

它也有燃料計指示，表明電池的水平百分比，這是太棒了。

為了給這個裝置供電，我使用了3.7V 2600mAh的鋰離子電池(其中兩個并聯)。

為了將它們直接添加到配電板上，我使用了18650雙電池支架，這是一個可以焊接在PCB頂部的SMD組件。

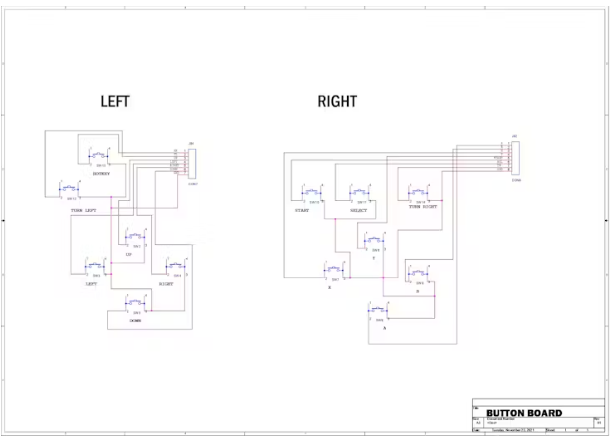

這是我用于配電板和按鈕板的原理圖。

我還為配電板上的左側按鈕和右側按鈕添加了2個連接器引腳。所有分配的gpio都連接到這兩個連接器引腳。

我計劃用電線將按鈕PCB手工連接到這個配電板上。

從PCBWay獲得PCB

PCB定稿后，我導出了它的Gerber數據發給PCBWay做樣品。

按鈕板選用黑色焊罩，配電板選用紫色焊罩。

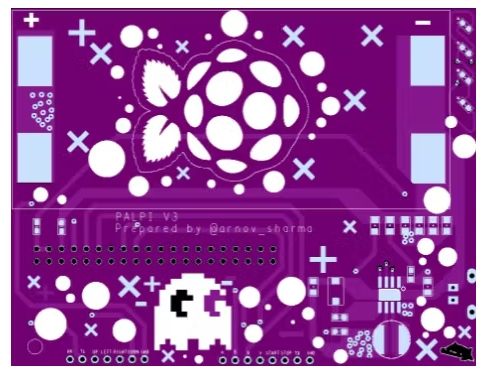

現在如果你仔細看，我已經在PCB上添加了一些圖形來增加電路板的美觀性。

我收到的PCB質量很好。

PCBWAY在制作這些pcb方面做得非常出色，沒有任何問題。

檢查pcbway以更低的成本獲得偉大的PCB服務。

3D打印

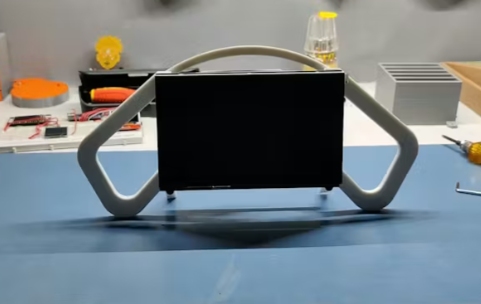

對于這個項目的Body，我準備了這個Body frame，它最初是一個支撐展示的框架。

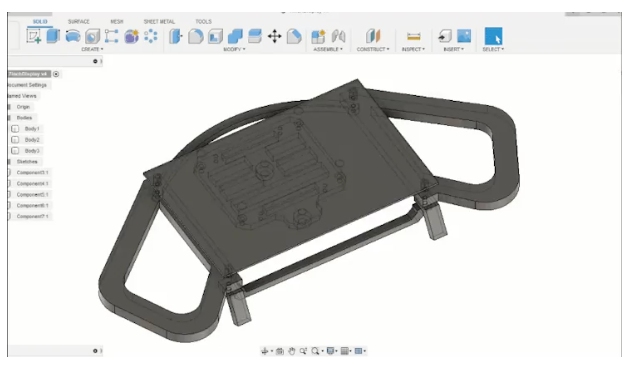

我在Fusion360中制作了它的身體，然后在我的ender 3上用白色PLA 3D打印了所有的部件。

然后我組裝了整個顯示器，然后在顯示器的背面加上樹莓派模型3B+，并給出了安裝孔。

關于顯示屏

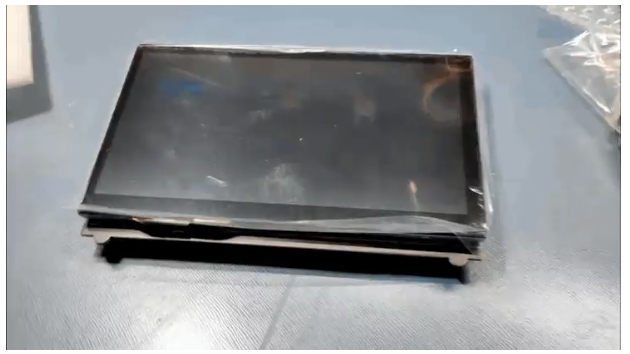

至于顯示器，我用的是我從PCBway禮品店買的樹莓派IPS Touch 7英寸顯示器。

?顯示尺寸：7英寸

?分辨率:1024 * 600 px

?原理：觸摸控制

?接口：USB/HDMI/電源接口

?適用于：樹莓派/NVIDIA /Windows

?重量：近265克

?支持：樹莓派，NVIDIA， Ubuntu鏡像，計算機輔助屏幕

它的分辨率是1024*600px，它有一個HDMI接口，這意味著我們可以通過一個微型HDMI電纜直接與樹莓派連接。

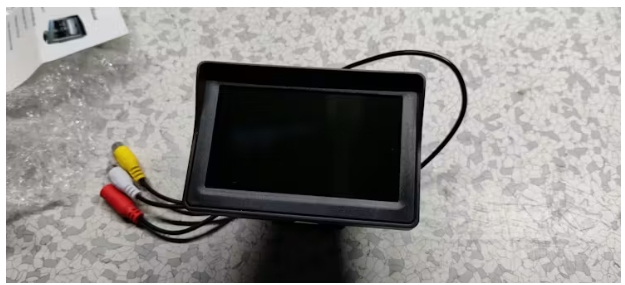

在我以前的PALPi版本中，我使用了一個從舊汽車監視器中搶救出來的復合PAL顯示器。

它確實工作，但它缺乏幀率和刷新率。我在當前版本中使用的IPS顯示器是一個很好的顯示器，可以支持高達60FPS的內容，這對于樹莓派來說是很高的，但這里的重點是我使用的顯示器是這類游戲項目的最佳顯示器。

裝配過程

本PCB的組裝過程包括三個主要內容，分別是

?焊錫膏點膠工藝

?取放過程

?熱板回流焊工藝

?THT元件焊接

焊錫膏點膠工藝

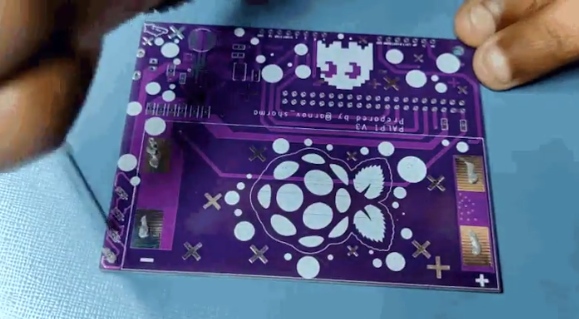

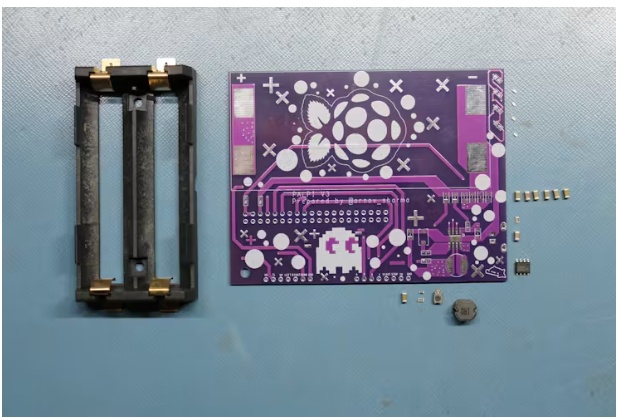

現在第一步是將焊膏逐個添加到每個元件墊上。

為了應用錫膏，我使用一個寬注射器的錫膏點膠針，我使用的錫膏是由63%錫37%鉛組成的普通錫膏。

取放過程

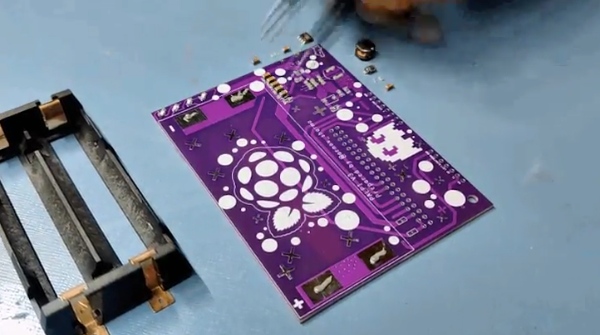

在應用Solderpaste之后，我們進入下一步，將組件添加到指定的位置。

我用防靜電鑷子把每個組件放在它的位置。

熱板回流焊工藝

在“Pick & Place Process”之后，我小心翼翼地將整個電路板抬起，放在我的DIY SMT Hotplate上。

加熱板從下面加熱PCB到錫膏融化的溫度，一旦PCB達到這個溫度，錫膏融化，所有的組件都焊接到他們的焊盤上，我們抬起PCB，然后把它放在一個更冷的表面上，冷卻PCB的熱量。

添加這些組件

我們添加剩余的THT組件，即頭針和USB微端口。

添加THT組件后，我們的電路就完成了。

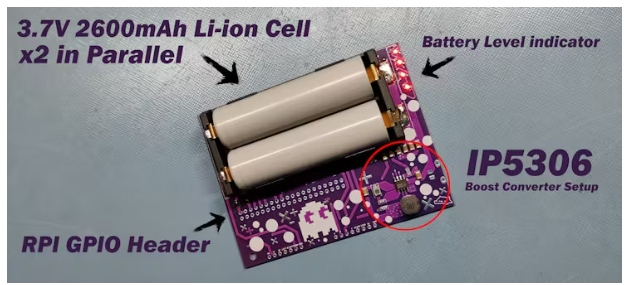

將鋰離子電池添加到板上

對于電源，我使用這兩個鋰離子電池，每個容量為2600mah，這意味著我們得到的總?cè)萘繛?200mAh，因?yàn)樗鼈儾⒙?lián)連接。

更大的容量意味著更長的電池壽命，這意味著更多的樂趣。

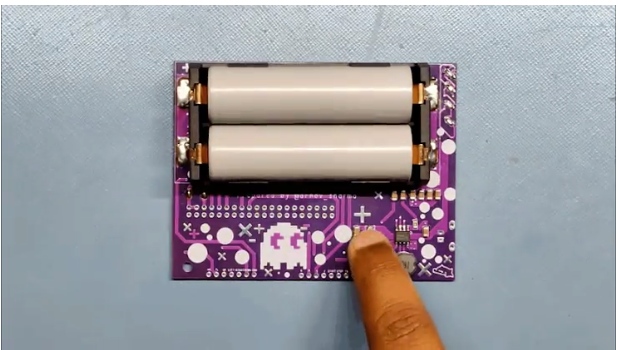

我們將兩個電池在正確的極性上插入支架上，然后使用萬用表測量IP5306的輸出電壓，應該是5V。

測試板后，我們開始組裝按鈕板，這是全通孔組裝。

按鈕板組件

這是我為PALPi V2制作的按鈕板。

我使其PCB在這樣一種方式，左邊和右邊是相互隔離電。兩者僅通過一根肋骨連接，將兩者作為一個整體。

我們切斷這條肋骨，把這兩個多氯聯苯分開。

我首先收集所有的按鈕，然后開始組裝開關。

組裝很容易，我們把開關放在指定的通孔襯墊上，以正確的對齊方式，這就差不多了。

之后，我焊接了所有的焊盤和按鈕板的THT組裝完成。

總裝

錯誤404

為了開始組裝過程，我首先要做一個頭針擴展，因?yàn)槲覜]有意識到早些時候，我把GIPO頭針在錯誤的位置。

這沒有問題，因?yàn)檫@意味著我現在必須改變將這個電源方向板添加到RPI的方向，但這里有另一個問題。

USB端口的長度大于頭引腳，因此我們無法將Power Distribution board添加到RPI。

再一次，不是一個問題，因?yàn)槲易隽艘粋€(gè)擴展的頭針，其中包括兩個40頭針男性和女性。

我們將兩個引腳并排放置，并將連接器相互焊接。

這里的目標是在RPI上添加這個母頭引腳，這個公頭引腳連接器將與配電板上的母頭引腳連接。

通過把這塊板放在RPI和配電板之間，我們把這塊板抬高了一點，現在我們沒有配電板和RPI放置的問題。

添加按鈕板

按鈕板將從正面連接到游戲控制器的主體，這意味著我必須從背面將其連接到配電板。

我在兩個按鈕板上都加了電線。我在右側按鈕板上添加了紅色電線，在左側按鈕板上添加了綠色電線。

然后我把每根電線連接到指定的位置。所有的連接都被標記了，所以這不是一個復雜的過程。

現在永久地將PCB放在它的位置，我從頂部添加了m3螺釘。

此外，因?yàn)檫@個裝置的背面有電子設備，我們不能正常放置它。我不得不做一個臨時的斜坡，從兩邊抬起游戲機的身體，并保持中間部分從地面抬起。

坡道由四個卷尺組成，每邊兩個卷尺足以提升游戲控制器，這樣它的電子設備就不會碰到地面。

在用螺釘將pcb添加到它們的位置后，我然后在配電板的5V和GND上添加了USB電纜。這個USB將為顯示器供電。

然后我在顯示器和Rpi之間添加了一個小的HDMI電纜。

收尾工作

為了完成這個項目，我首先在左邊和右邊的按鈕控制器電線上添加了一些電纜扎帶。

現在，如果你仔細觀察，這個配電板的重量完全取決于GPIO頭引腳，沒有任何支撐結構連接到它。

這個電路的一側有兩個鋰電池，因此，它一直向下彎曲。

為了消除這個問題，我3D打印了這個支撐部分，我們可以在電路和下體之間粘合，使坡道之類的東西，將支持電路。

我用強力膠把坡道粘在游戲機的機身上，然后用熱熔膠把電路連接起來。

最后，我在焊接過的地方加了熱熔膠。

現在完成了PALPi V2 !

現在我們可以第一次打開并啟動它了!

RECALBOX操作系統

至于Game Console OS，我在這里使用的是RecalBox OS。

為什么是Recalbox操作系統，為什么不是Retro Pi或其他操作系統?

答案很簡單，recalbox是一個易于使用的操作系統，預裝了許多免費游戲。

此外，它很小，可以在低規格的樹莓派系統上運行。

就像在我的情況下，我使用的是Rpi型號3B+，有1GB內存。

它并不是一個強大的設備，但它可以輕松處理一些復古游戲。

安裝它也很容易

下載樹莓派鏡像器。

為您的設備選擇正確的操作系統，應該是RecalBox

選擇您的系統，這是Rpi模型3B

Raspberry pi imager將完成您在存儲卡上下載和安裝RecalBox的工作。

在安裝RecalBox操作系統之后，您需要將Raspberry pi安裝程序與鍵盤連接起來，因?yàn)榈谝淮螁?dòng)總是需要鍵盤。

在啟動整個設置之后，我們的RecalBox就像一個普通的模擬器一樣工作。

啟動

要開始設置，我們按下配電板上的按鈕，它將打開IP5306 IC，然后為樹莓派和顯示器供電。

我們按下按鈕，洗刷里面的東西。D-pad用于導航菜單，XYAB用于選擇。

添加BT揚聲器的聲音

現在，這個裝置沒有聲音。但不用擔心。

這是樹莓派3B+，這意味著它有藍牙，這意味著我們可以將任何bt設備，如藍牙耳機或bt揚聲器與此設置配對，它將恢復系統音頻到它。

要做到這一點，我們進入設置菜單b> Bt控制器，并添加一個新的Bt設備。

配對后，Bt系統就會活躍起來。

至于聲音，我用的是我以前做的Jack O lantern Bt揚聲器，你可以在這里查看。

現在，讓我們?cè)谶@個設置上運行一些游戲!

運行游戲

Recalbox內置了很多游戲，甚至還有doom。

我們還可以在這個很酷的游戲機上玩《德軍總部》。

在上面添加游戲

這是一個開源的復古游戲模擬器，這意味著我們可以從任何游戲系統中添加任何舊游戲并在此設置上運行它們!

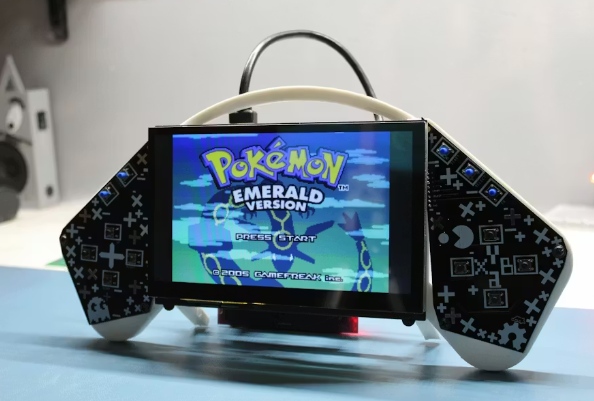

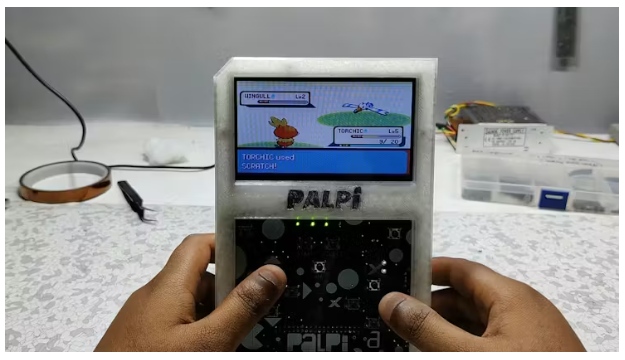

我們首先需要下載你想在這臺游戲機上玩的任何游戲的自定義ROM。例如，我下載了pokemon emerald。那么我們首先需要將Recalbox連接到WIFI路由器。

?打開WinSCP，添加Recalbox的IP地址和用戶名root， pi的密碼為recalboxroot。

?轉到這個菜單recalbox>share>rom，它包含所有包含游戲rom的模擬器文件夾，我想在其中添加pokemon Emeral，它運行在Gameboy advance上，所以我必須復制粘貼它的rom文件到GBA文件夾中。

?現在重新啟動樹莓派設置并打開GBA模擬器菜單，您將看到新添加的游戲。

利與弊

這個系統的優點是

?這是一款低成本的游戲主機，它非常實用，因?yàn)樗鼛缀蹩梢赃\(yùn)行我們?nèi)咏o它的任何東西。

?顯示器比以前的版本大。

?為了增加這個設置的能力，我們可以很容易地將RPI 3B+與RPI4交換，這將增加系統的工作能力，我們可以通過playstation模擬器在其上運行更強大的游戲。

?它完全是DIY的，很容易重做

這個系統的缺點是

?做這個項目需要很多時間

?它不能運行新游戲，甚至不能運行手機游戲。

?電池壽命簡直是笑話，只有3個小時的持續使用。

?由于它的尺寸，這個裝置重約600克，對于一個游戲機來說很重。

新版本

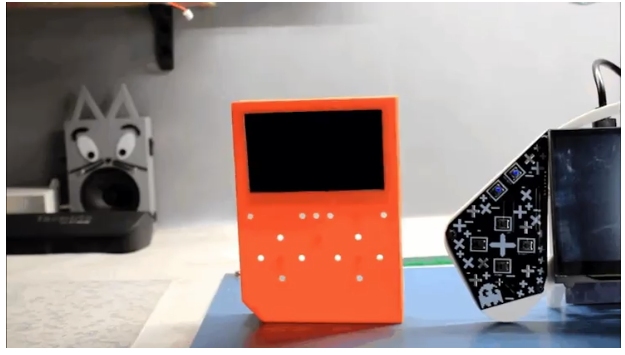

這是目前正在開發的PALPi V3。

它遵循與PALPi V1相同的概念，但V1與此之間唯一的區別是厚度和大小。

這個設置比我之前做的兩次迭代更小更輕。

這個設置將有一個復合PAL端口，這確實意味著屏幕將是一個失望，如果與V2相比，但它會工作得很好，因?yàn)樗苄?，將消耗更少的電力和空間。
