大家好，這是很酷的東西。制作一個巨大的復古游戲模擬器系統與一個7英寸的顯示器和定制的PCB!我最近從PCBway禮品店買了一個樹莓派IPS Touch 7英寸顯示器，我想：“嘿，讓我們創造一個比我之前的設置更出色的大型手持游戲系統吧”。

在這篇文章中，我將向你們展示我是如何使用7英寸的IPS顯示器，recalbox操作系統和自定義板制作一個巨大的復古游戲機的，所以沒有浪費更多的時間，讓我們開始吧。

材料要求

?7英寸IPS顯示器(由PCBWAY提供)

?樹莓派3B(任何型號都可以工作，即使是零型號，但如果我們使用3B+或更高型號的RAM更多，效果更好)

?定制印刷電路板

?IP5306集成電路

?10uf電容器

?USB端口

?USB微接口

?鋰離子電池與CON2連接器線

?CON2連接器

?10k 0603電阻

?2r0805電阻

?垂直按鈕

?常規的按鈕

?RPI GPIO帶狀電纜

?HDMI線(小長度線)

?USB電纜

?5V 2A充電器

?鍵盤

?3D打印部件顯示的框架

序言

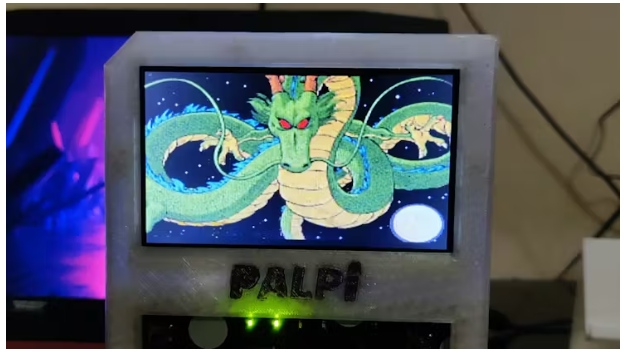

幾個月前，我做了這個PALPi設置，這是一個基于Rpi zero的復古游戲模擬器，它使用Recalbox OS作為仿真系統。

這是一個偉大的項目，但它有太多的缺陷，它使用了一個合成PAL顯示器，這是小的，不是很好。

此外，它沒有聲音，但主要問題是它不是很強大，因?yàn)樗褂肦PI 0，有時游戲會凍結或設置自動關閉。

我嘗試添加一些冷卻設置，甚至超頻RPI零點，但凍結問題仍然存在，所以我完全從方程中刪除了RPI零點。

為了準備PALPi項目的V2，我給自己買了一個巨大的7英寸IPS顯示器，它使用了更好的視頻輸出方式，強大的HDMI。

此外，我對這個項目使用了與前一個相同的設置。

該電路板基于IP5306，這是一個電源管理IC，可將3.7V鋰離子電池提升到5V 2A，用于樹莓派和顯示器的工作。

然而，這個PCB是為BOX形狀的游戲控制器項目而設計的，我現在正在制作的更像一個控制臺，所以現在我將使用這個板，但在下一次迭代中，我將制作一個形狀像控制臺D PADs和ABXY PADs的自定義板。

關于顯示屏

?顯示尺寸：7英寸

?分辨率:1024 * 600 px

?原理：觸摸控制

?接口：USB/HDMI/電源接口

?適用于：樹莓派/NVIDIA /Windows

?重量：近265克

?支持：樹莓派，NVIDIA， Ubuntu鏡像，計算機輔助屏幕

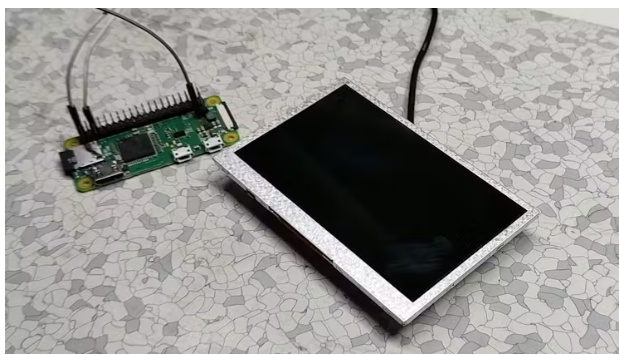

這款顯示器的打開也非常簡單，它裝在一個像樣的紙板箱里，里面有一堆東西，比如支架、HDMI轉Micro HDMI線。

展示3D打印框架

現在在做任何事情之前，這個顯示器并不完全堅固，所以我首先在Fusion360中建模它的身體，然后在我的ender 3上用白色PLA 3D打印所有部件。

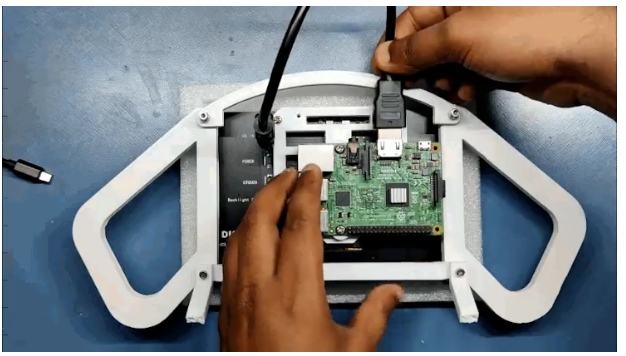

然后我組裝了整個顯示器，然后在顯示器的背面加上樹莓派模型3B+，并給出了安裝孔。

我不得不把樹莓派上的孔從2.5毫米放大到4毫米。

組裝后，我們現在有一個很酷的RPI設置與適當?shù)慕训纳眢w。

現在讓我們進入下一個關鍵步驟，即“如何啟動此設置”

至于顯示器接線，我用顯示器附帶的一根小HDMI電纜將Rpi的HDMI連接到顯示器的HDMI端口。

現在要給這個顯示器供電，我們有兩種選擇，使用5V充電器作為電源或使用專用電池電源。

為了給RPI供電，我使用了一個5V的墻壁適配器，為了顯示，我使用了一個充電寶設置。

這種方法確實有效，但這種設置的問題是可移植性問題。

這個裝置是由一個完全不便攜的墻上適配器供電的。

RECALBOX

至于Game Console OS，我在這里使用的是RecalBox OS。

為什么是Recalbox操作系統，為什么不是Retro Pi或其他操作系統?

答案很簡單，recalbox是一個易于使用的操作系統，預裝了許多免費游戲。

此外，它很小，可以在低規格的樹莓派系統上運行。

就像在我的情況下，我使用的是Rpi型號3B+，有1GB內存。

它不是真正的野獸，但它可以毫不費力地處理一些復古游戲?？赡?。

安裝它也很容易

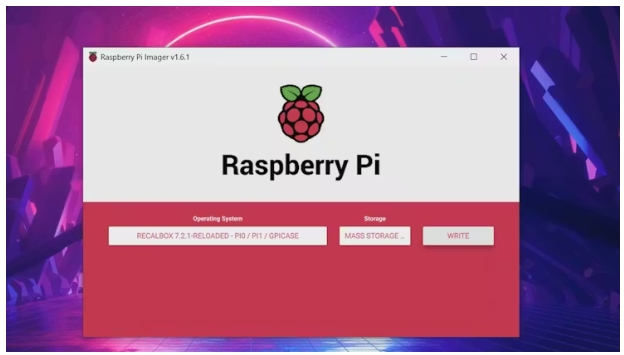

?下載樹莓派鏡像器。

?為您的設備選擇正確的操作系統，應該是RecalBox

?選擇您的系統，這是Rpi模型3B

?Raspberry pi imager將完成您在存儲卡上下載和安裝RecalBox的工作。

安裝完RecalBox操作系統后，您需要將Raspberry pi安裝程序與鍵盤連接起來。

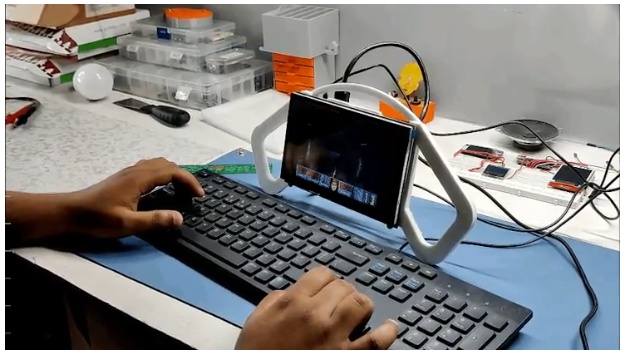

在啟動整個設置之后，我們的RecalBox就像一個普通的模擬器一樣工作。

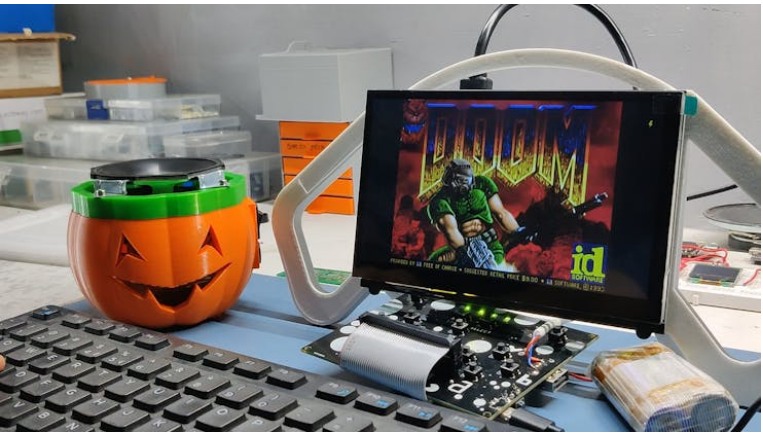

通過鍵盤，我們可以玩很多游戲，比如我正在玩一款名為《URANUS ZERO》的老式復古游戲，這款游戲是在GBA上運行的，或者我們可以在這個設備上運行《DOOM》，這款游戲也很棒。

便攜式設置

使用5V充電器很好，但如果我想用這個顯示器制作手持游戲機呢?

我已經為我以前的游戲機項目準備了一個類似的板，它利用電源管理IC (IP5306)將鋰離子電池電壓從3.7V提高到5V 2A。

它還包含控制器部分的開關。

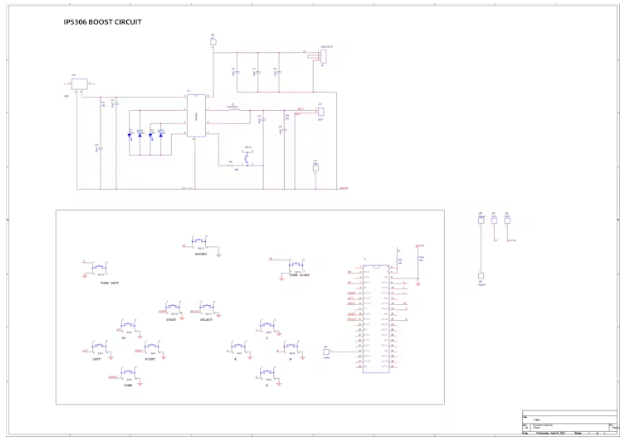

這是示意圖

查看之前的帖子了解更多細節，但基本上，我首先準備了一個面包板版本，在完成它并徹底測試之后，我準備了這個PCB并將其發送給PCBWay以獲取樣品。

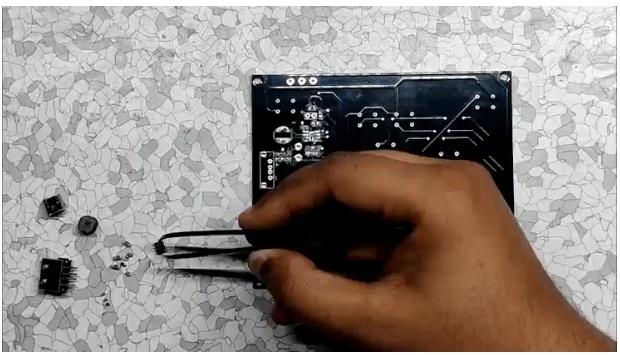

印刷電路板組裝

該裝配過程主要包括三個步驟

?焊錫膏點膠工藝

?取放過程

?電爐回流

?添加這些組件

最后，這就是結果。

我們插入電池并測量電池電壓，電池電壓約為3.9V，在輸出端，電壓為5V，適合運行樹莓派和顯示器。

哦，還有，我已經將這條USB線添加到5V和GND上，所以我可以將它插入顯示器并為其供電。樹莓派將直接由GPIO頭供電，所以我們不必使用它的板載USB端口。

我用帶狀電纜插入帶有Rpi的Gpio引腳的自定義電路的引腳。這個設置是臨時的，因?yàn)槲覍⒃谙乱粋€(gè)版本中制作一個適當?shù)腉ameboy布局PCB。

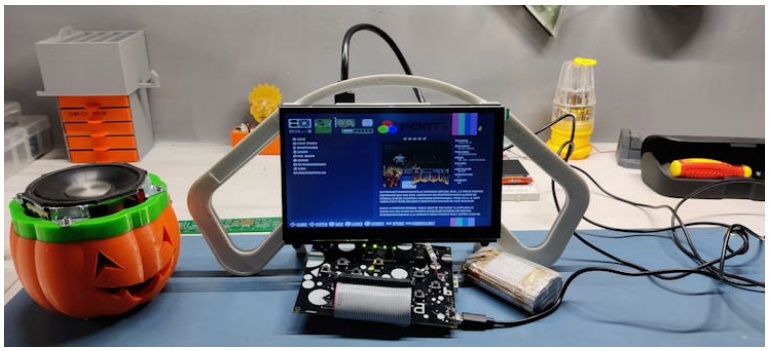

這是這個設置現在看起來的樣子。它非常臨時，是的，它不合適，也不便攜，因?yàn)樗匀挥泻芏鄸|西掛在周圍。

這種設置只是為了證明一個概念，在下一個版本中，我將制作三塊板，一塊用于電池和電源管理，兩塊用于開關。

無論如何，讓我們進入下一步，即通過recalbox配置文件中的GPIO選項啟用游戲控制器。

編輯部分配置文件

?在您的計算機上打開Win SCP，輸入raspberry pi的IP地址，用戶名為root， pi的密碼為recalboxroot。

?進入“recalbox>share>system>recalbox.conf”目錄

?對于啟用GPIO按鈕，我們只需要在下面的部分中更改兩件事。

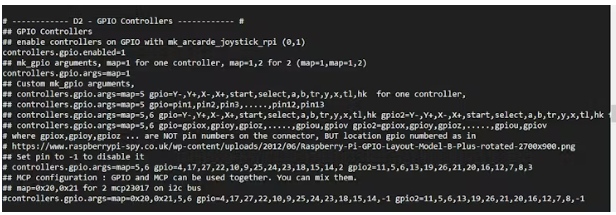

設置controller.gpio.enabled = 1(之前為0)并更改controller.gpio.args。映射= 1,2到controller.gpio.args。地圖=1(2是第二個玩家控制)

只需根據我的設置更改您的默認設置，然后重新啟動整個設置，然后BANG，我們的Recalbox設置將與按鈕一起工作。

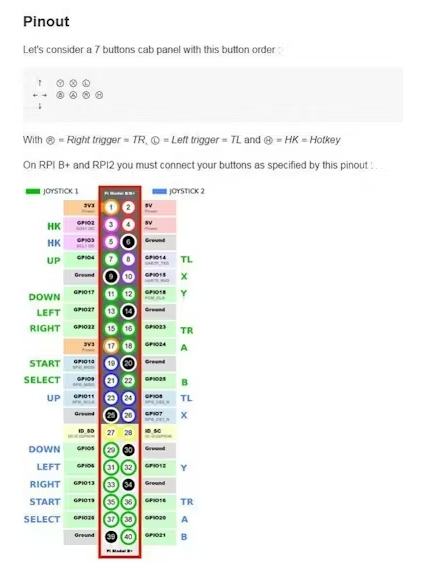

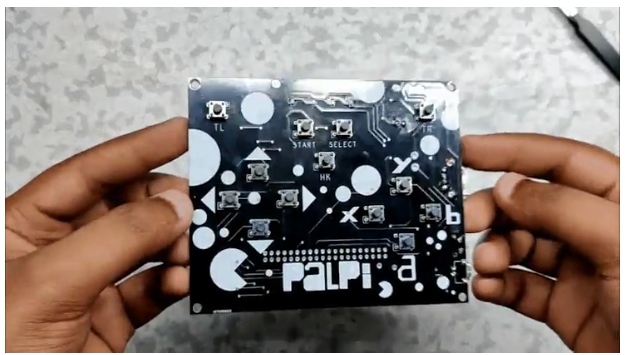

另外，這是按鈕的GPIO Map。開關將每個GPIO與GND連接，這就是RPI如何注冊按鈕Tap。

游戲

Recalbox有很多來自不同游戲站的內置游戲。

在這些內置游戲中，我最喜歡的是原版的DOOM，這是一款有趣的游戲。

此外，這是一個開源的復古游戲模擬器，這意味著我們可以從任何游戲系統中添加任何舊游戲并在此設置上運行它們!

我們首先需要下載你想在這臺游戲機上玩的任何游戲的自定義ROM。例如，我下載了pokemon emerald。那么我們首先需要將Recalbox連接到WIFI路由器。

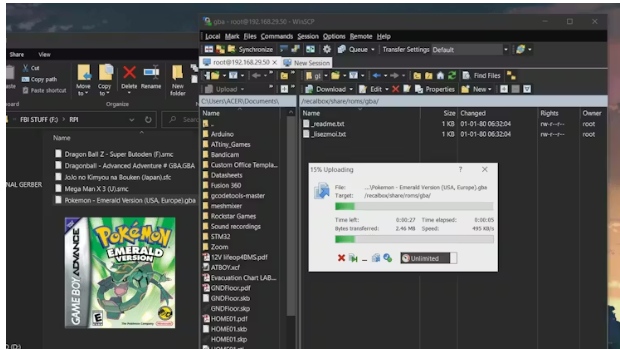

轉到這個菜單recalbox>share>rom，它包含了所有的rom文件夾，我想在其中添加pokemon Emeral，它運行在Gameboy advance上，所以我必須將其rom文件復制粘貼到GBA文件夾中。

現在重新啟動樹莓派設置并打開GBA模擬器菜單，您將看到新添加的游戲。

添加BT揚聲器的聲音

此外，這個設置確實支持音頻功能，但我沒有啟用它或?yàn)橥獠繐P(yáng)聲器添加任何放大器設置。

好消息是，我們使用的是BT自帶的Rpi 3+，因此我們可以將任何外部揚聲器配對到此設置。

進入“設置”菜單b> Bt控制器，添加新的Bt設備。

把它配對，Bt系統就會活躍起來。

我用這個系統加入了我最近的一個項目，就是這個Jack O Speaker項目，點擊這里了解更多

結論與新設計

這個設置工作得很好，但我需要改變其中的一些東西，其中包括一個更好的升壓轉換器模塊，這個設置具有IP5306，它提供恒定的5V 2A作為輸出，但這個設置需要超過2A。
