我們都知道很少有人向國家申報他們所有的收入。我們經常遇到“keep your money on the mattress”這個表達。技術在不斷發展，資金也在源源不斷地涌入。

這個保險柜的出現是為了解決這個問題。保險箱有三種狀態，由三個led給出。黃色LED連續亮的關閉狀態，紅色LED提示密碼錯誤狀態，綠色LED提示打開狀態。當保險箱被打開時，密碼可以通過引入新密碼來更改。

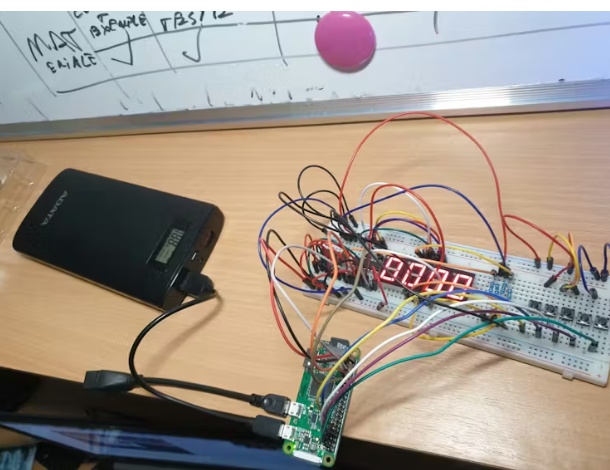

保險箱的控制器有五個按鈕和一個顯示器。四個按鈕用于控制數字值(每個按鈕代表一個數字，按下后數值增加1，從9變?yōu)?)，一個用于驗證密碼，用于通過kafka在公共IP上將密碼發送給安全模塊。

這個項目的另一個重要部分是kafka服務器。它必須安裝在云服務器上，因?yàn)樾枰粋€(gè)公共IP。選擇此解決方案是因?yàn)檫h(yuǎn)程使用的難度最低。VPS安裝了debian 10。下一步是使用putty (SSH2連接)連接到它。

那么，卡夫卡是如何工作的呢?Kafka存儲來自任意多個稱為生產者的進程的鍵值消息。數據可以在不同的“主題”內被劃分為不同的“分區”。在分區內，消息嚴格按照其偏移量(消息在分區內的位置)排序，并與時間戳一起進行索引和存儲。其他稱為“消費者”的進程可以從分區讀取消息

Kafka服務器設置完成后，pi板也需要客戶端包來連接。

安全鎖采用步進電機。它有2個可能的固定位置，一個用于關閉安全，一個用于打開安全。當主人輸入正確的密碼時，電機打開保險柜，保險柜關閉。這個按鈕也作用于步進運動，每次按下它，保險箱打開，鎖關閉。

項目開發結束后，我們使用系統服務使項目Plug and Play(將pi連接到電源上，程序自動啟動)。

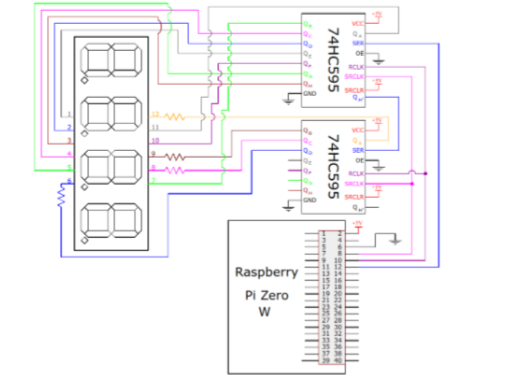

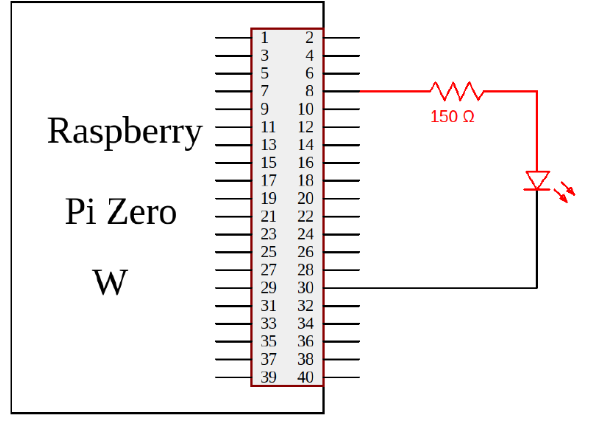

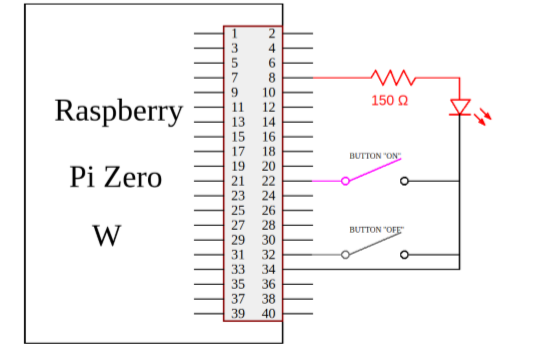

原理圖

圖a

圖b

圖c

圖d

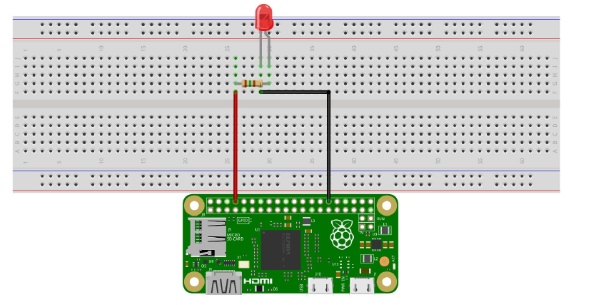

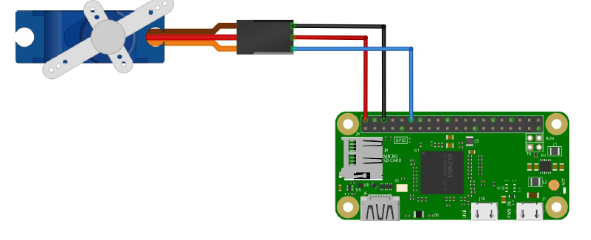

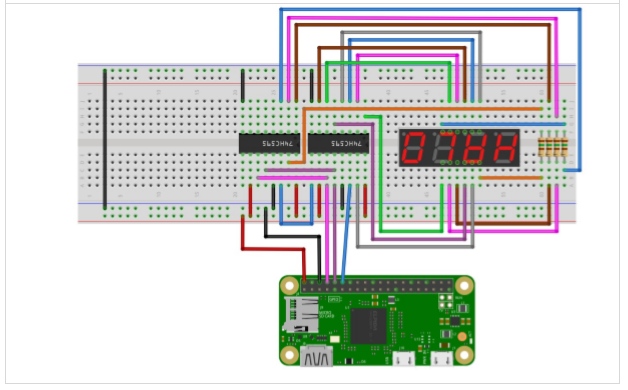

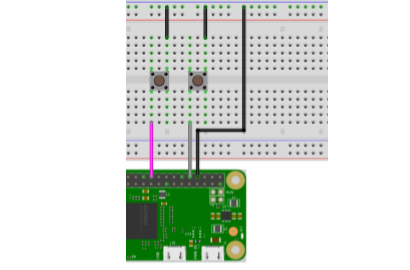

接線圖

圖1

圖2

圖3

圖4

本文編譯自hackster.io
