這個項目是我嘗試使用粒子照片L298N和直流電機中的電機驅動器來自動化我的門鎖。我們的目標不是完全替換鎖，因?yàn)檫@不是一個永久性的項目。我只是想讓馬達通過一個耦合器自動轉動旋鈕，這是由iOS的快捷方式觸發的。這是一個簡單的想法，但卻變成了一個很好的學習經驗，關于電源連接，以及當事情不像你想象的那樣發展時如何解決問題。

動機

最近我的鑰匙總是卡在我的鎖里，或者不能正確地?cái)Q開我的鎖。我想做一個可以通過手機遠程解鎖或鎖門的東西。此外，大多數智能鎖都非常昂貴，所以我想，“為什么不嘗試自己做一個更便宜的版本呢?”

構建過程

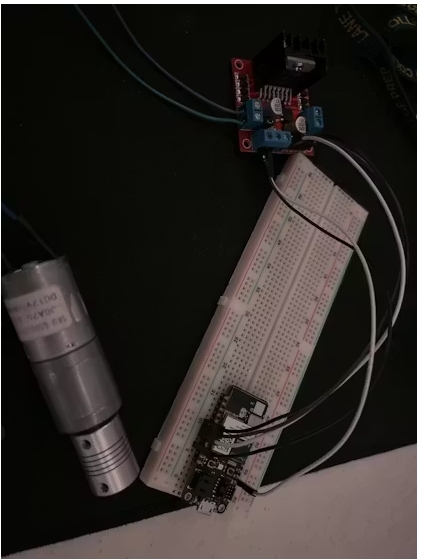

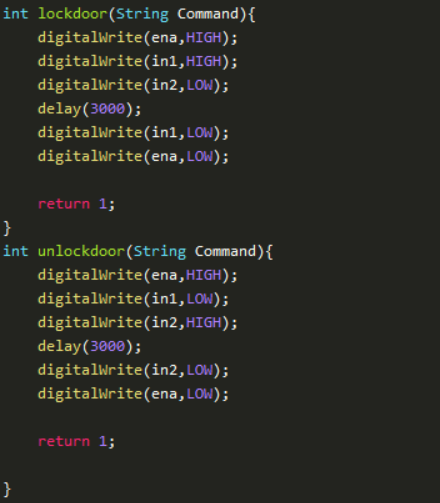

我開始通過連接粒子光子和L298N和電機驅動器在一起。L298N電機驅動器使用跳線連接到Photon: IN1到D2， IN2到D3， ENA引腳到D4，控制電機的方向和速度。另外，輸出1連接到電機線1，輸出2連接到電機線2。完成后，我繼續在Particle web IDE上編寫代碼。我創建了兩個簡單的功能，一個可以打開我的門，另一個可以鎖上它，之后我可以用手機觸發它。

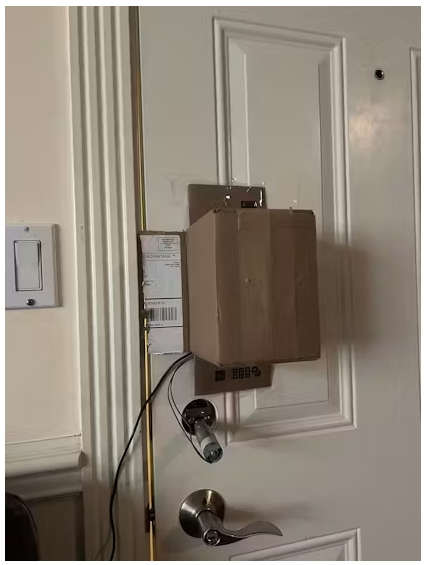

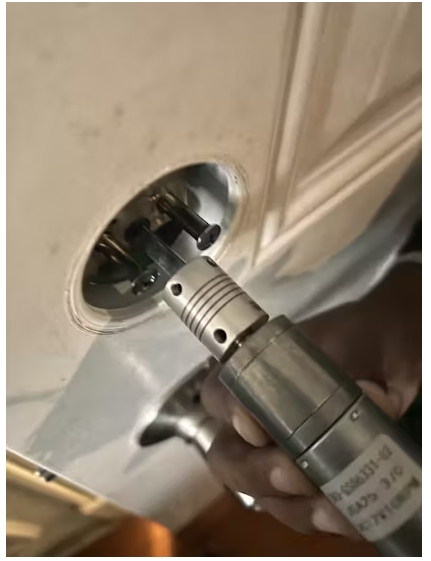

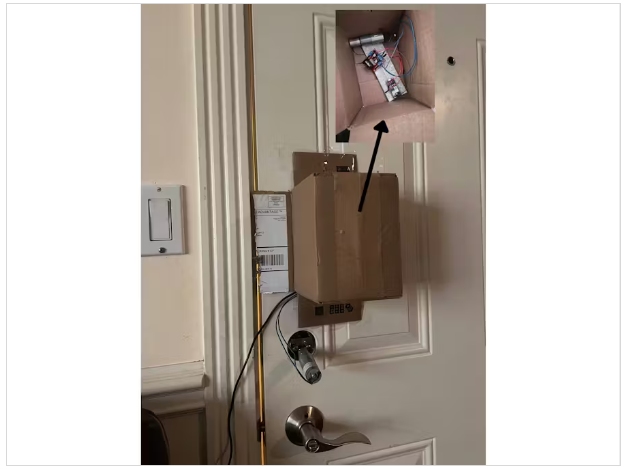

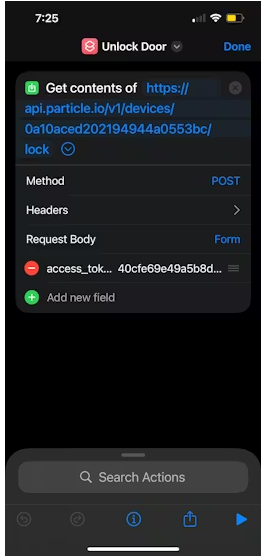

將馬達安裝到門上可能是最具挑戰性的部分。我將耦合器(3mm至6mm)連接到電機軸(3mm)，然后嘗試將其連接到鎖主軸。聯軸器與鎖軸的配合不太好。耦合器只是有點太小了，但經過一些調整(我在斗爭部分進行了更深入的研究)，我設法使它足夠安全，可以進行測試。硬件準備好后，我設置了iOS快捷方式，使用web鉤子向我的Photon發送鎖和解鎖命令。要設置iOS快捷方式，請點擊屏幕右上角的加號。”將方法切換為post，請求主體切換為form。添加一個新字段，在關鍵點添加“access_token”，并在文本點添加您的訪問令牌。

起初，我用光子USB端口(5v)為所有東西供電，但主軸無法打開我的門，所以我決定提高電源。我認為直流電機需要更多的扭矩，所以我切換到一個12 V電源。我還必須切換我的線路以適應新的電壓，但即使這樣做，我仍然在這個過程中犯了一個錯誤，燒毀了我的光子的電子元件。我不得不用一個新的替換壞掉的光子，然后回到使用5 V。由于這個原因，我沒能完成這個項目，但我仍然相信這是可行的。

挑戰

我最大的挑戰是電源問題和安裝耦合器。聯軸器有兩個側面，可以是不同的長度，所以我不得不訂購一個與3MM側電機軸和另一邊匹配主軸直徑。PCL老師法律先生建議我使用數字口徑但是因?yàn)槲以趯W(xué)校沒有一個和一個沒有電池,我不得不使用一個統治者的錯誤而不是統治者找到直徑,我認為我的測量約0.1毫米。當我試圖附加的耦合器主軸不合身,和沒有足夠的時間訂購一個新的,我已經找到另一個方法讓它工作。

我小心地用鉆頭擴大耦合器孔，以匹配主軸尺寸，然后用砂紙平滑和調整。一段時間后，我終于能夠適應耦合器到主軸。

我遇到的另一個問題是低能效。電機不夠強大，不能在5v和電機上轉動主軸，所以我試著重新布線，給電機12 V，而不給粒子光子發送電壓。我沒弄好，光子號最后被炸了。

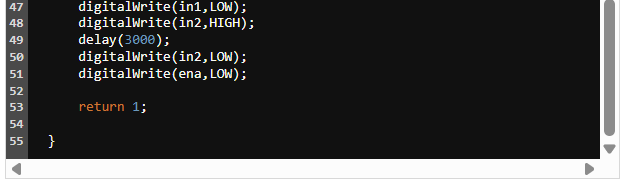

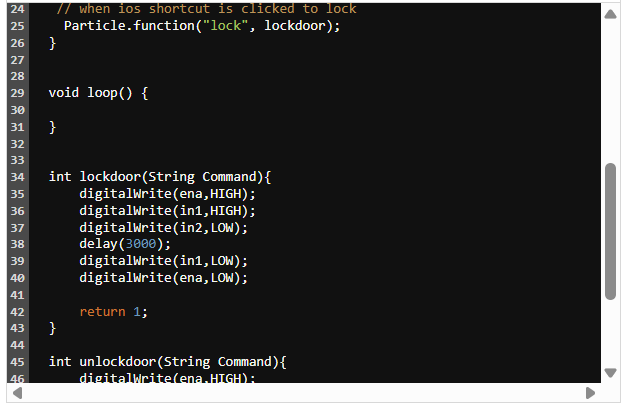

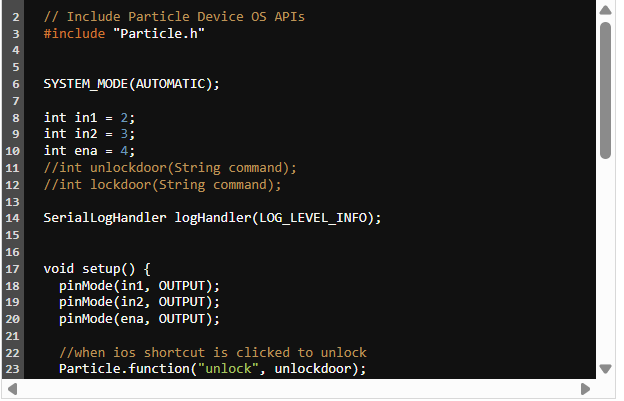

代碼
