如何使用輕量級實時6D姿態生成和抓取規劃工具包GraspGen
本文介紹了輕量級實時6D姿態生成和抓取規劃工具包GraspGen。它將主成分分析(PCA)與tensorrt加速的YOLOv8-Seg推理相結合，可以在桌面pc和Jetson嵌入式平臺上實現快速的對象分割，姿態估計和抓取規劃。
GraspGen集成了PiPER機械臂，支持完整的正/逆運動學、姿態控制、夾具控制等。
關鍵特性
?用于實時操作的TensorRT加速YOLOv8-Seg推理
?基于PCA的6D姿態生成
?正、逆運動學支持
?實時姿態控制和抓手控制
?模塊化ROS接口
?運行在桌面和Jetson平臺
?兼容PiPER機械臂生態系統
標簽
PiPER機械臂，YoloV8-Seg模型，TensorRT，正逆運動學，姿態控制，夾具控制
環境配置
支持雙平臺部署：Desktop Platform和Jetson Platform
Desktop Platform
?Ubuntu20.04
?ROS noetic
?NVIDIA驅動程序版本470.256.02
?CUDA版本11.4
?cuDNN 8.4.1
?TensorRT 8.6.1.6
?OpenCV 4.5.3

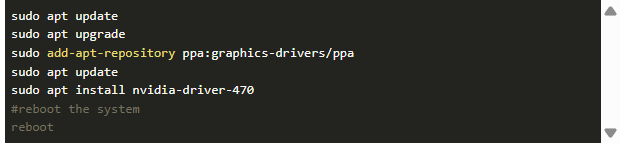

1. 安裝NVIDIA圖形驅動程序

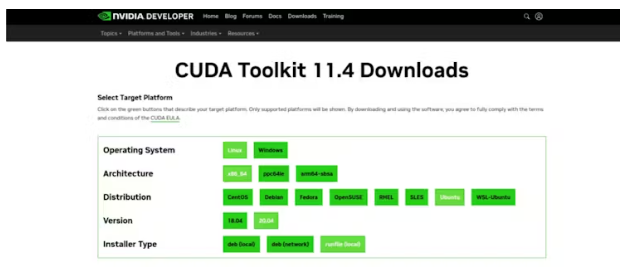

2. 安裝CUDA Toolkit 11.4
首先，從NVIDIA官方網站下載CUDA運行文件
?執行安裝命令
?在安裝過程中取消選中第一個選項“Driver”，因?yàn)槲覀円呀?jīng)在步驟1中安裝了圖形驅動程序
3. 添加環境變量
4. 驗證CUDA安裝，執行如下命令查看CUDA信息：

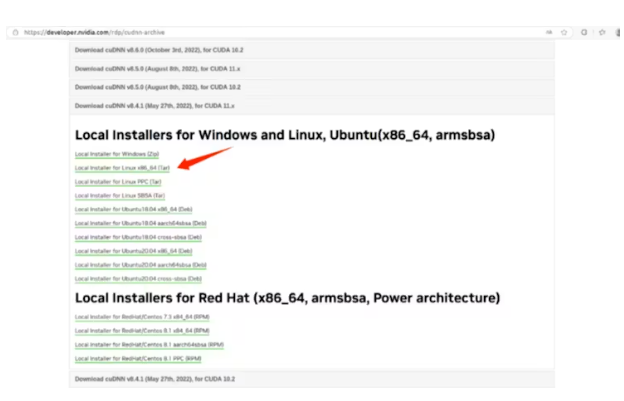

5. 安裝cuDNN
從NVIDIA官網下載TensorRT tar文件，解壓縮并復制
解壓完成后，執行以下命令將cuDNN拷貝到CUDA安裝目錄下
6. 安裝TensorRT，從NVIDIA官網下載TensorRT tar文件，解壓縮并拷貝
提取完成后，執行以下命令將TensorRT移動到/usr/local目錄

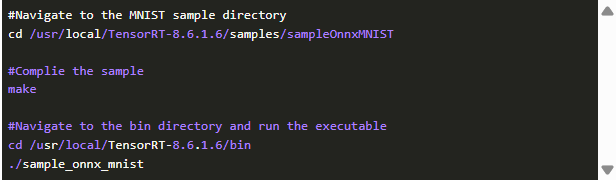

驗證TensorRT安裝
7. 安裝帶有CUDA加速的OpenCV

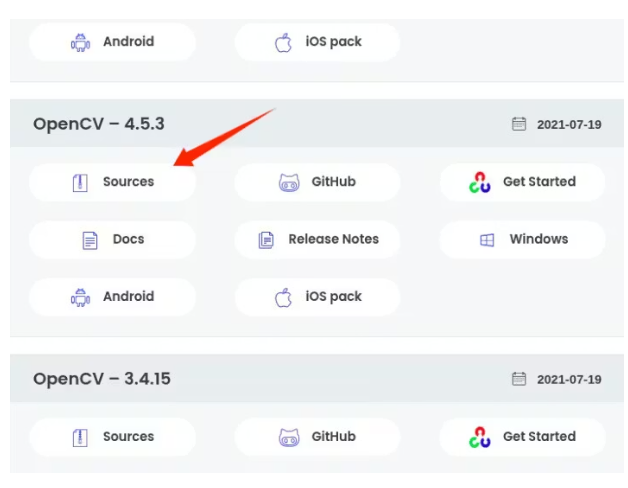

從官網下載OpenCV 4.5.3，解壓縮后進入目錄
安裝OpenCV依賴項
從GitHub下載opencv_contrib并將其放在OpenCV目錄中(或其他目錄;修改相應的CMake路徑)

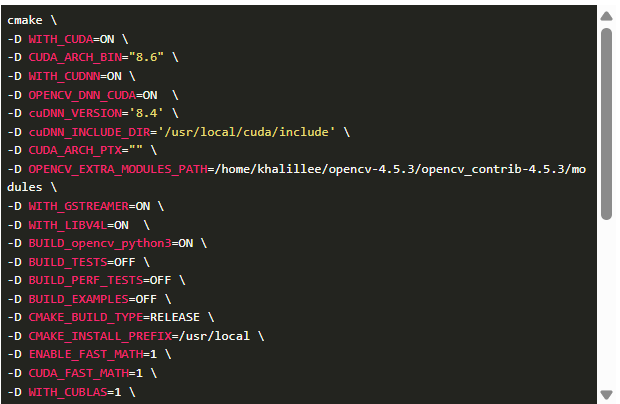

預編譯與CMake(注意：更新OPENCV_EXTRA_MODULES_PATH到您的opencv_contrib模塊路徑)

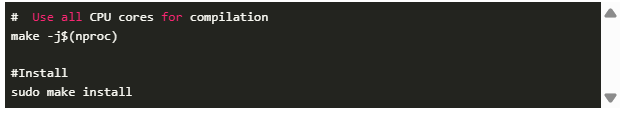

編譯和安裝(這可能需要一些時間;要有耐心)
向系統環境中添加OpenCV庫
將打開一個空白文件;在文件末尾添加/usr/local/lib
更新系統動態鏈接器緩存

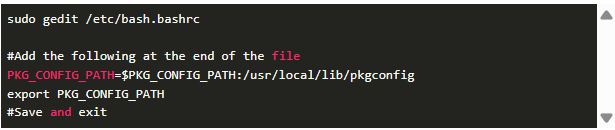

配置環境變量(編輯/etc/bash.bashrc)
激活環境變量，驗證OpenCV版本
8. 安裝依賴ROS包
Jetson Orin

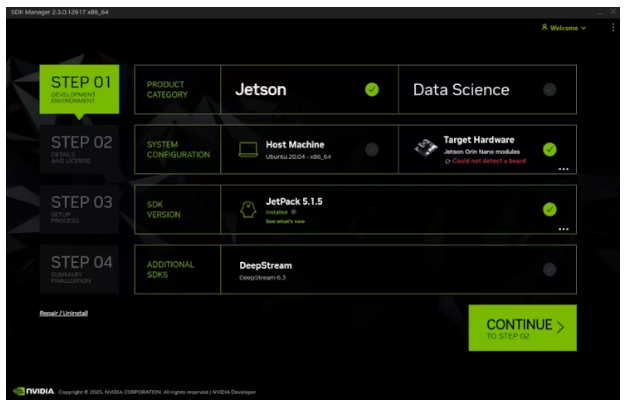

1. DownloadSDKManagerJetPack是5.1.5

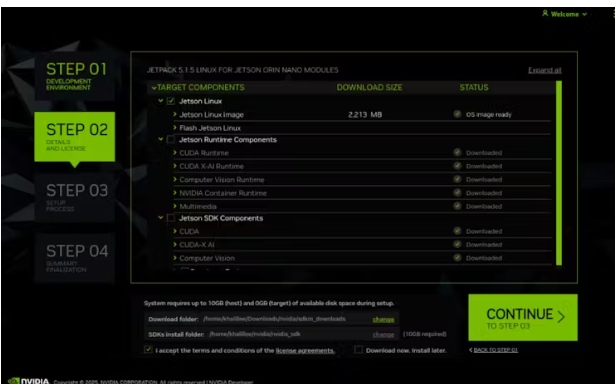

2. 選擇只刷新系統或所有組件(如果只刷新系統，您可以稍后手動安裝依賴項)
3. 如果只安裝了系統，則手動安裝依賴項;如果所有組件都是通過SDKManager安裝的，請?zhí)^!
4. 安裝CUDA和配置環境變量
5. 安裝cuDNN
6. 安裝TensorRT
7. 安裝依賴ROS包
克隆和編譯

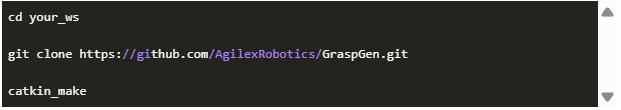

將項目克隆到本地工作區
運行指令

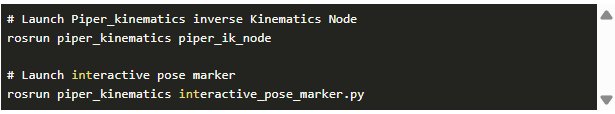

1. 啟動Piper_kinematics逆運動學節點
或者用一個命令啟動兩個節點

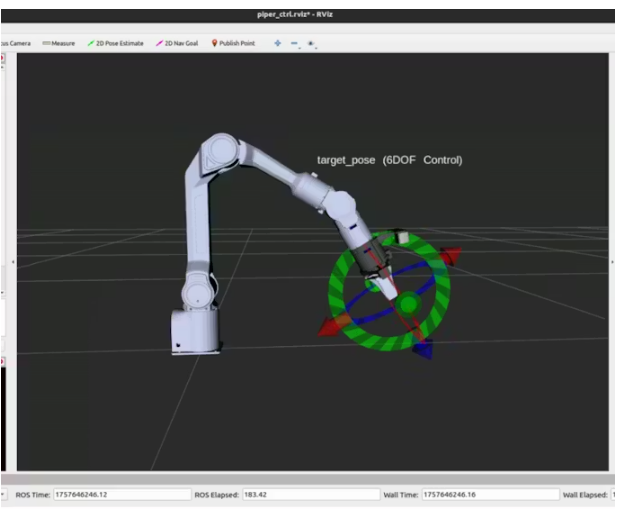

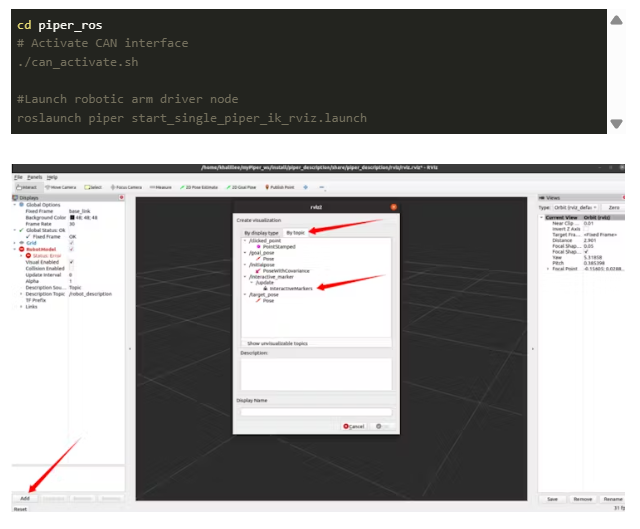

2. 啟動Piper驅動節點并將交互式標記拖到目標位置
將交互標記拖動到目標位置，驅動機械臂移動到目標位置

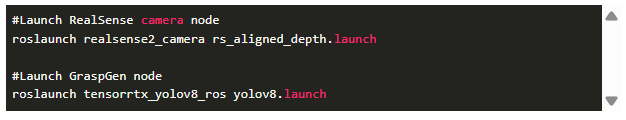

3. 啟動GraspGen節點

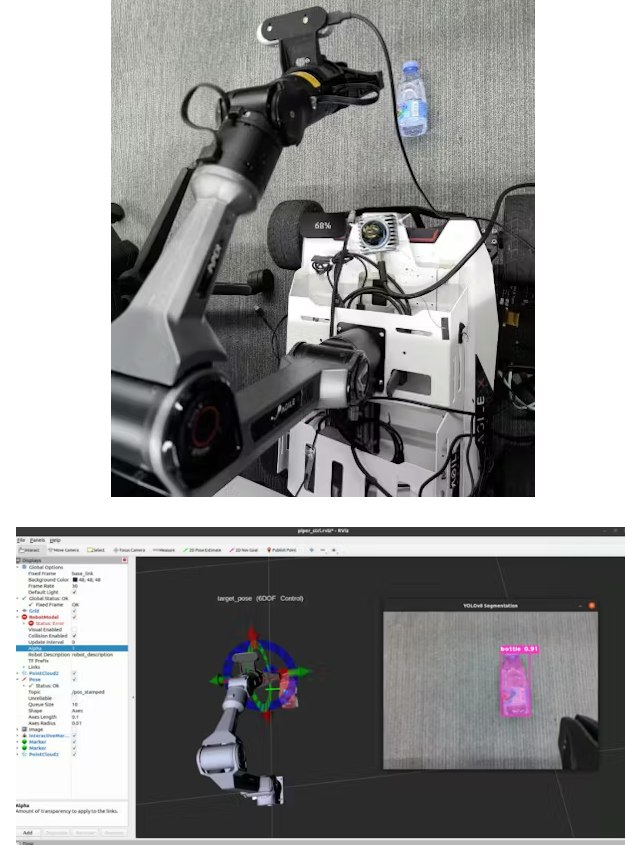

4. 在相機前放置一個物體以查看檢測結果
5. 添加可視化插件來查看AABB邊界框和抓取姿勢
添加可視化插件后，可以看到對象自動生成的AABB包圍框和通過主成分分析優化的抓取姿態
6. 執行抓抓任務
在GraspGen節點終端按小寫“s”鍵，啟動抓取任務
本文編譯自hackster.io
