我們最近一直在研究的一件事是，在與Versal Devices合作時，使用Vitis開發解決方案。例如，請參閱我的項目在Vitis系統設計的Versal和使用芯片范圍調試Versal設計。

在這個項目中，我們將研究如何在AIE和HLS開發中使用Vitis功能仿真。

但什么是功能模擬?在為通用設備開發時，我們通常有獨立的PL或AIE設計，或者需要在組合設計中同時使用PL和AIE的異構設計。

功能仿真使我們能夠在進行循環精確仿真之前驗證行為和驗證設計的功能正確性(Vitis子系統仿真)。

以前，我們已經能夠使用x86模擬器進行AIE引擎開發，并使用C-Sim進行HLS內核功能仿真。然而，Vitis功能仿真為開發人員提供了一系列新的更高層次的抽象框架，我們可以使用這些框架執行功能仿真。

Vitis Functional Simulation，使開發人員能夠使用Python或MATLAB單獨或組合地模擬HLS和AIE引擎。這種使用高級框架的能力可以加快開發時間，并使功能驗證與算法開發時使用的語言保持一致。

Vitis功能仿真

當使用Vitis功能仿真時，我們?cè)谠O(shè)計中獲得了幾個好處，包括

?編譯HLS內核或AIE引擎圖(如果需要)。

?能力模擬和調試，因?yàn)槲覀冋诮⒌脑O(shè)計。

?仿真性能顯著提高，使仿真運行速度更快，因此能夠捕獲數百萬個樣本來計算性能，例如信號噪聲等。

由于VFS支持MATLAB和Python框架，因此VFS需要能夠有效地處理Python或MATLAB原生不支持的一系列類型，例如bfloat16， mex9, float8。為了使VFS能夠使用變量來轉換MATLAB數組和Python Numpy數組，列表和元組。varray的工作方式類似于Python中的numpy數組或MATLAB中的數組，但將所有所需的數據類型放在一個保護傘下。

支持的數據類型，取決于所使用的框架和AIE、AIE- ml和AIE- mlv2的目標設備，下表提供了一個很好的參考。

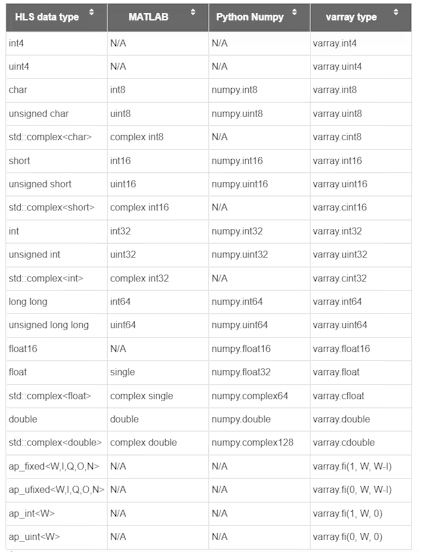

而對于HLS內核，類型如下。

有兩種方法可以實例化AIE或HLS內核對象。

?配置文件-定義構建細節，如果存在將使用的構建。如果沒有一個將被編譯和使用。

?鍵值對——定義輸入文件、平臺和仿真參數。然后，這些將用于創建配置文件。

在這個項目中，我們將探索使用Python流來驗證HLS設計。我們可以在通用設備上這樣做，但也可以在任何我們想要放置HLS IP核的設備上使用這種方法。

環境設置

要開始使用VFS，我們需要在安裝了Vitis 2025.1的Linux機器上進行開發。

對于這個例子，我將使用我的一臺Linux開發機器。

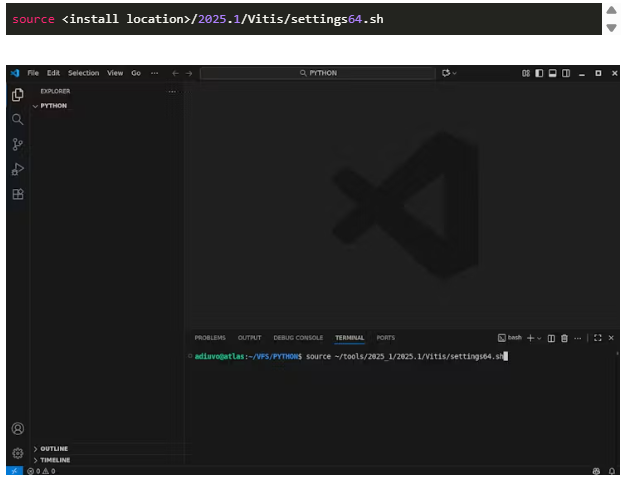

首先要做的是設置Vitis環境，這將允許我們的腳本根據需要調用Vitis。

在這個演示中，我將使用VSCode，因?yàn)樗情_(kāi)發python應用程序的流行框架。因此，我使用集成終端。

建立了Vitis環境后，下一步是確保我們擁有所有必要的附加條件。在python中，我們唯一需要的VFS是NumPy。

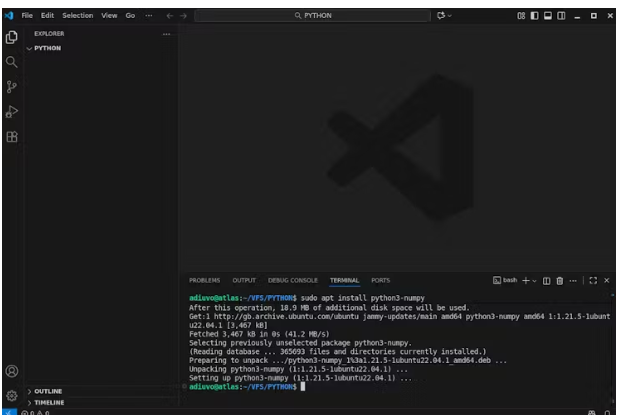

如果您沒有，我們可以使用命令安裝它

請等待NumPy安裝完成。

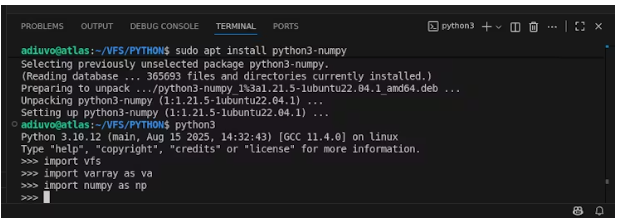

為了檢查我們是否擁有我們需要的一切，我們可以在終端中啟動python3，并檢查我們是否能夠?qū)氡匾膒ython

如果沒有問題，我們就可以開始創建測試應用程序了。

測試應用程序

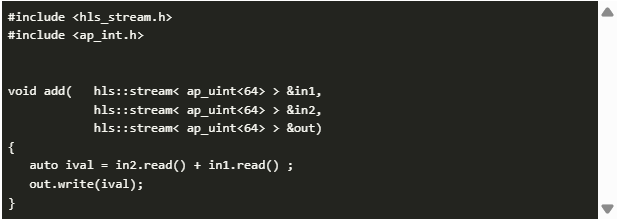

對于這個模塊，我們將編寫一個簡單的HLS模塊，它將兩個數字相加。

這將使用AXI流輸入，每個輸入最多可達64位，并將它們加在一起。

這段代碼定義了兩個實現流(FIFO通道)的輸入，它們攜帶64位無符號不帶小數位的定點數字。

結果創建一個流(FIFO通道)，它也攜帶64位無符號定點數。

然后將這兩個輸入加在一起，以創建一個結果，該結果在編譯時采用該類型。

最后，將結果寫入輸出。

雖然簡單，但這演示了我們?nèi)绾卧贖SL IP內核上使用流接口。

VFS測試應用

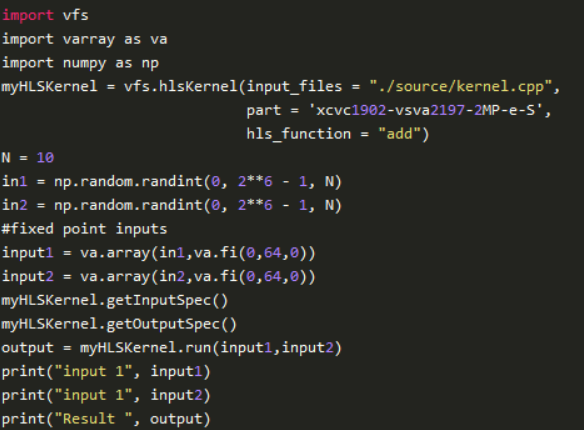

VFS測試應用程序如下所示

讓我們來分析一下

我們要做的第一件事是正確設置python腳本中所需的模塊。

在這種情況下，我們將導入VFS模塊，使我們能夠支持Vitis功能仿真。該模塊將為腳本提供所有必要的函數來定義HLS內核，檢查其輸入和輸出，當然在模擬中運行HSL內核。

然后我們還需要導入數組類型，使我們能夠與HLS內核共享數據。

要導入的最后一個模塊是numpy，它使我們能夠創建隨機數數組。

導入模塊后，下一步是創建HLS內核對象，在此流程中，我使用鍵值對方法。在這種方法中，我們提供了HLS內核的源代碼，所針對的部分板和要模擬的實際HLS函數的名稱。

下一步是設置我們希望生成的隨機樣本的數量。

然后還創建了兩個NumPy數組，其中包含0到63之間的隨機數。創建的隨機樣本的數量取決于前面定義的隨機樣本的數量。這使得測試平臺可以根據需要進行縮放。

但是，我們需要將NumPy數組轉換為一種不同的格式，以便能夠?qū)㈦S機數應用于HLS內核。

我們使用va模塊數組類型，對于我們用來將NumPy數組轉換為無符號(0)，64位寬(64)和0小數的固定類型的varray，因?yàn)槲覀兊哪繕?biāo)是HLS內核中的ap_unit類型。

接下來的兩行報告HLS內核上的輸入格式和輸出類型。

這應該與我們期望的類型和寬度保持一致。

最后，內核可以運行，VFS的結果可以在輸出數組中捕獲。當然，這將被格式化為一個數組。

然后我們可以顯示輸入值和輸出結果，當然結果應該是兩個輸入值的相加。

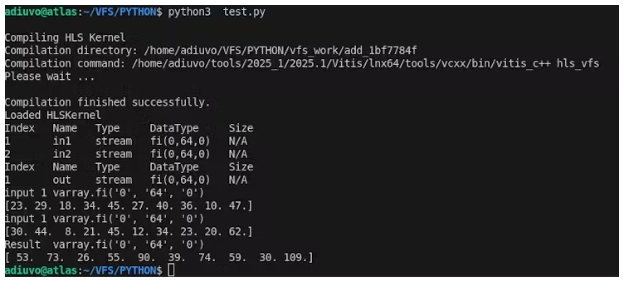

運行模擬將顯示HLS內核的編譯，因?yàn)闆](méi)有進行預編譯。

編譯完成后，將加載hlkernel，并完成Vitis功能仿真。

總結

該項目展示了如何使用Python模擬Vitis HLS內核，這為我們提供了一種非常靈活的方法，可以使用最流行的算法開發框架之一來驗證功能。

本文編譯自hackster.io
