使用Heart BioAmp Candy輕松記錄你的心電(ECG）
在這個項目中，我們將使用Heart BioAmp Candy記錄心電圖。
什么是心電圖(ECG)?
心電圖是對心臟電活動的測量。

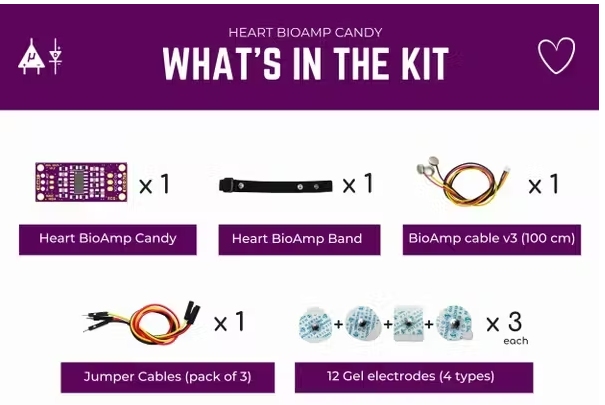

關于Heart BioAmp Candy：

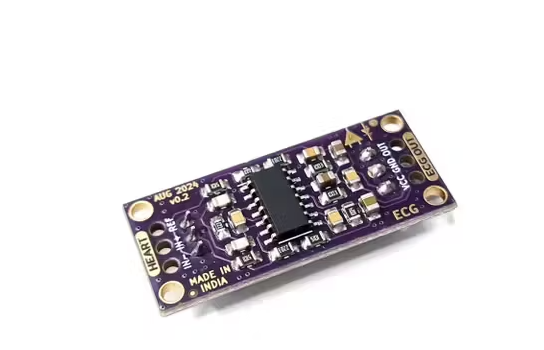

Heart BioAmp Candy是一款糖果大小的傳感器，可輕松記錄ECG信號。它是學生和研究人員的完美選擇，因?yàn)樗峁┝丝煽亢蜏?zhǔn)確的心電圖記錄，使心臟監測易于訪問和方便的教育和研究目的。
來自顛倒實驗室的整個BioAmp硬件系列傳感器的設計旨在教你儀器放大器，有源帶通濾波，焊接，編程，神經科學，HCI和BCI的基礎知識，僅舉幾個概念。
步驟1：連線

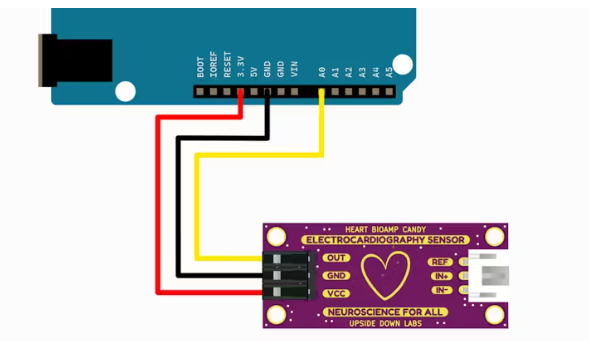

使用跳線將Heart BioAmp Candy連接到Arduino Uno R4，如下所示：
?VCC到5V
?地到地
?輸出到A0
注意：在連接Heart BioAmp Candy和Arduino Uno R4(特別是GND和VCC)之間時，請非常小心并遵循上圖，否則可能會損壞傳感器。
步驟2：連接電極電纜

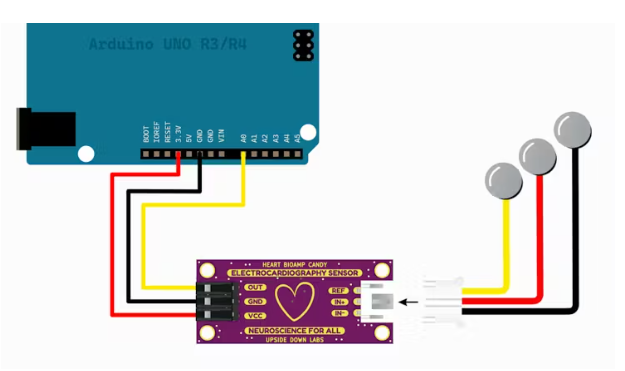

將BioAmp Cable v3連接到Heart BioAmp Candy。
步驟3：皮膚準備
將Nuprep皮膚準備凝膠涂抹在皮膚表面電極處，以去除死皮細胞并清潔皮膚上的污垢。徹底擦拭皮膚表面后，用濕紙巾擦拭干凈。
關于Nuprep凝膠：
Nuprep皮膚準備凝膠是一種輕度研磨性，高導電性凝膠，應在將電極放置在皮膚上之前應用，以改善測量。當輕輕使用時，它會剝離皮膚的表層，滋潤皮膚的底層，從而減少皮膚的阻抗，最大限度地減少皮膚的刺激和不適。
步驟4：電極放置
所以現在我們有兩種選擇來測量ECG信號，要么使用凝膠電極，要么使用基于ECG波段的干電極。你可以一個一個地試試。
選項1 -使用凝膠電極測量心電圖：
?將BioAmp Cable v3連接到凝膠電極上，
?剝?nèi)ル姌O上的塑料襯底

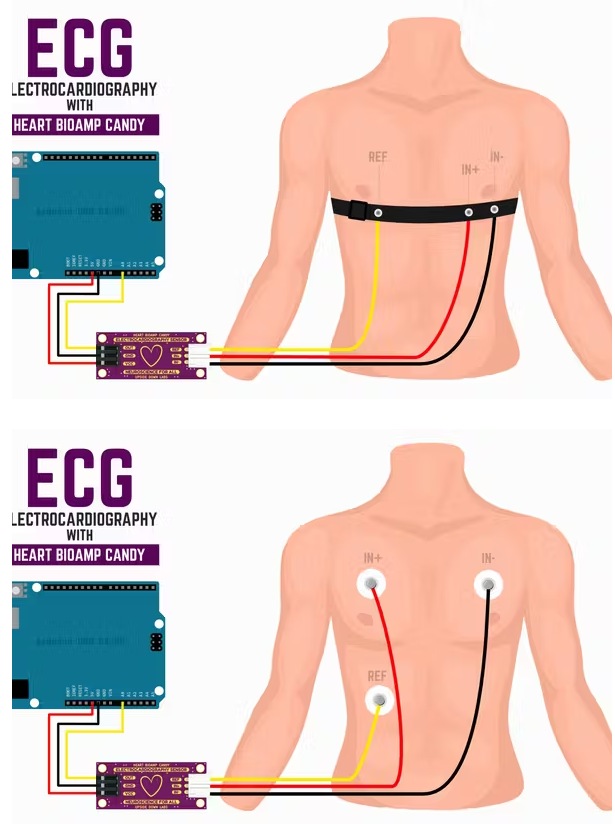

?如上所示，放置IN-， IN+和REF(引用)。
選項2 -使用Heart BioAmp Band測量ECG，這是一種基于干電極的ECG波段;
?如上所示，將IN-線置于左側，IN+線置于中間，REF(參考)線置于最右側。
?現在，在BioAmp Cable v3的皮膚和金屬部分之間的干燥電極上滴上一小滴電極凝膠，以獲得最佳效果。
步驟5：下載Arduino IDE
下載完成后，使用USB電纜(A型到C型)將Arduino Uno R4連接到筆記本電腦。
注意：請確保您的筆記本電腦沒有連接到充電器，并坐在距離任何交流電器5米遠的地方，以獲得最佳的信號
步驟6：上傳代碼
在Arduino IDE中復制粘貼Arduino固件。
注意：我們正在上傳Uno -R4固件，因?yàn)槲覀冋谑褂肁rduino Uno R4，但如果您正在使用Arduino Uno R3，那么請確保上傳Uno -R3固件。
步驟7：使用和弦可視化心電信號
我們將使用CHORDS，這是一個由我們開發的開源網絡應用程序，它是為實時信號可視化而設計的，特別是為腦電圖、肌電圖、ECG和EOG等生物電位信號量身定制的。
在這個項目中，我們將使用它來可視化ECG信號，步驟如下：
?點擊現在可視化
?點擊連接
?選擇正確的COM端口，然后單擊connect將開發板連接到CHORDS

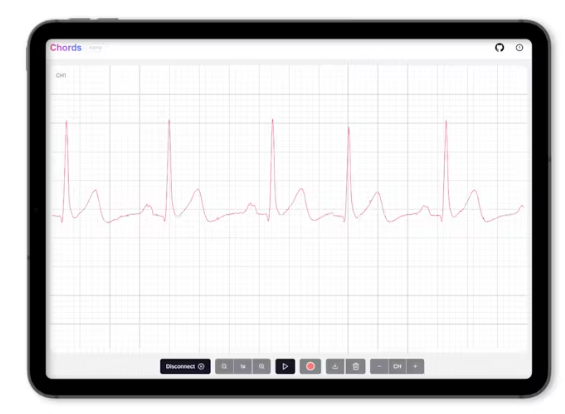

現在你可以看到心電信號了。
CHORDS配備了許多功能。請?jiān)谙旅嬲业揭恍┛赡軐?duì)這個項目有幫助的功能
?記錄和保存數據：您可以將您的心電數據記錄在CSV文件中，并保存在筆記本電腦中，以便進一步分析。
?凍結流：凍結流以分析數據。當您準備好繼續時，恢復流。
?放大/縮?。核o了你更多的控制，你可以放大看特定的數據點，也可以縮小看整體視圖。
