這個項目是KRS Unleashed系列的一部分，KRS是原始KRS的修訂版。本文介紹了機載設置。

本文將介紹整個過程的最后一步。在前面的文章中，我們構建了SD卡和sysroot，交叉編譯了應用程序，并將內核開發為xclbin文件。現在，我們需要將所有內容放到板子上，設置xclbin位流并啟動應用程序。

在解釋具體步驟之前，我想強調兩點：

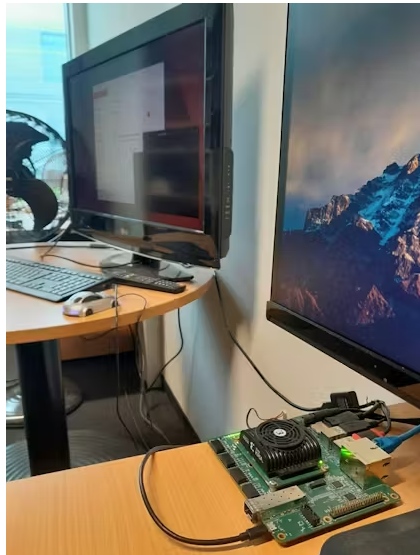

我目前正在設置FPGA板，如具有連接的外設和監視器的樹莓派，以建立SSH連接并安裝缺失的依賴項。這是非常直接和容易做到的，但不是必需的。所有的步驟也可以通過一個簡單的JTAG連接來完成，但是我沒有為這種情況提供說明。

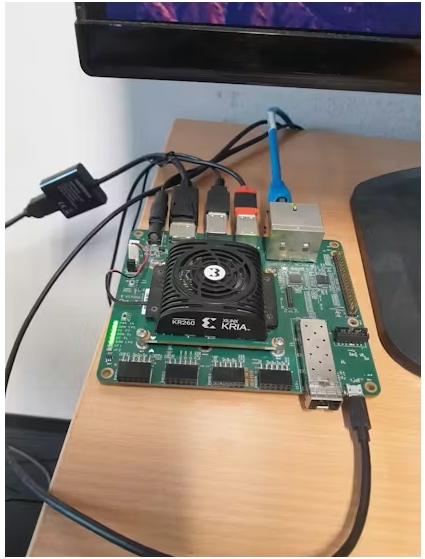

第二點：在Ubuntu和Petalinux之間建立連接所需的端口是不同的，Ubuntu需要在左上角有一個插頭(如圖)，而Petalinux需要在左下角進行SSH連接。當連接到互聯網時，我發現如果我在那段時間拔掉SSH連接會更容易。

第一次啟動SD卡

第一步是建立SSH連接。對于Petalinux，這已經配置好了，但是在Ubuntu中，您需要在每次啟動時通過JTAG設置它

或者你找到一個監視器并通過顯示端口連接FPGA。然后你可以簡單地在Ubuntu中配置網絡，就像你通常做的那樣，并使連接持久。

對于Ubuntu，你現在需要安裝一些缺失的依賴項：

?ROS 2(在網站上安裝)

?ltng用于跟蹤，libgcal用于Apriltag算法

對于Petalinux，已經包含了可安裝的依賴項。但是，您需要復制lttng.py和_lttng.cpython-310-aarch64-linux-gnu文件。所以從Ubuntu sysroot(包括在os_workspace/firmware_kr260_petalinux/artifacts/)，并把它們放在板上，包括丟失的python包裝：

?文件位于Ubuntu sysroot下的“firmware_kria_ubuntu/sysroots/aarch64-xilinx-linux/usr/lib/python3/dist-packages”

?并且需要復制到Petalinux SD卡上的‘ /usr/lib/python3.10/ ’

準備比特流

我們需要復制exports文件夾，例如通過SCP

這包含了部署比特流和用于測試的附加二進制文件所需的一切。現在你需要按照通常的KRS指令，將文件移動到Ubuntu的‘ /usr/lib/firmware/xilinx ’或Petalinux的‘ /lib/firmware/xilinx ’下：

我建議重命名文件夾以匹配二進制文件的名稱，我不知道是否有必要，但我通常遵循這種做法(參見復制命令)。

成功后，您應該看到一條消息，風扇應該快速旋轉

準備申請

現在，剩下的就是獲取ROS 2腳本了。

Ubuntu:

Petalinux:

然后像這樣啟動應用程序：

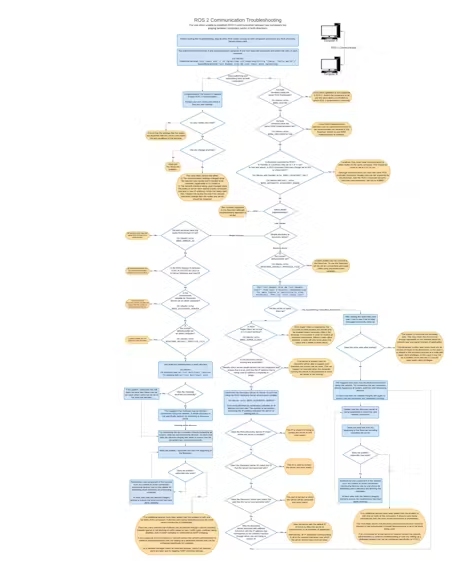

通常，ROS 2會自動檢測通過SSH連接的本地開發機器，并將所有主題轉發到您的PC，這樣您就可以通過ROS對話中的這個有用腳本來調查它們：

最后備注/ ROS的優化

您將注意到Kria上ROS 2的默認配置非常需要RAM，從而導致潛在的崩潰和死機。因此，建議依賴組件而不是節點，使用CycloneDDS而不是FastDDS。在“krs/”下包含了CycloneDDS的示例配置，可以在這里找到更多信息。

當您使用此配置添加不同的DDS時，在啟動應用程序時經常會遇到問題，因?yàn)槟枰B接板以使用CycloneDDS配置，并且您不能使用FastDDS保持舊會話仍然打開。當你遇到像

只需使用‘ unset RMW_IMPLEMENTATION ’重新編譯您的應用程序，關閉所有終端窗口并重做。

本文編譯自hackster.io
