這個項目是KRS Unleashed系列的一部分，KRS是原始KRS的修訂版。本文將介紹Vitis工作空間。

本文將介紹新開發的自動化Vitis工作區流。原始的KRS流自動將內核生成到配置在ROS 2包的CMakeLists.txt中的xclbin中，但目前未使用。雖然原始流程允許在ROS 2中直接生成內核，但在開發新內核時，該流程很難使用。由于v++的大部分輸出都隱藏在CMake命令之后，開發人員幾乎得不到任何反饋。此外，測試和調整配置不是微不足道的，需要在CMake中顯式配置。由于直接調用了v++編譯器，因此之后不存在以更圖形化的方式檢查結果的項目，這需要進一步的專業知識。

Vitis統一軟件平臺流程

開發HLS內核的常用方法是使用AMD/Xilinx提供的Vitis統一軟件平臺IDE。在這里，首先創建一個捕獲Vivado基礎平臺的平臺組件，包括CPU架構，系統根等等。

接下來，為每個內核創建HLS和應用程序(主機代碼)組件，并配置正確的依賴項、鏈接器標志等。綜合設計和探索權衡。

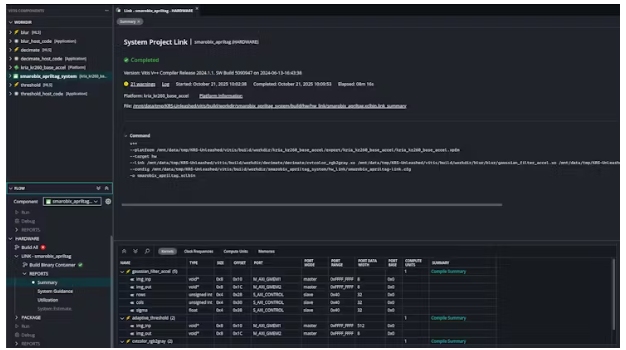

在最后一步中，將所有內核與系統組件中的平臺放在一起，以生成最終的xclbin。遺憾的是，自動閃爍和調試功能不適用于Kria板，因此流需要在成功生成比特流后停止。在創建組件之后，開發人員仍然可以調整其文件和配置，或者返回到其他組件，從而允許探索系統，而不必總是從頭開始重新構建所有內容。

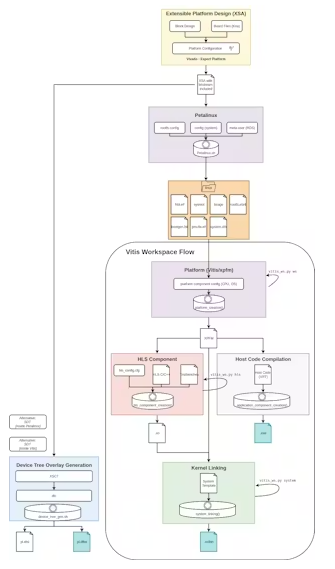

The Vitis Flow Conceptually

新的Vitis Workspace Flow通過新的Python API以半自動化的方式實現了這個流程。一個簡化的配置文件用于創建所有這些組件并對它們進行預配置。通過遵循特定的命名約定，流程不僅允許自動生成xclbin文件并在導出文件夾中檢索它以供在電路板上使用，而且還允許進一步創建整個開發工作空間以改進/開發系統。

當啟動一個新程序時，添加了一個干燥模式，它只配置所有組件，但不觸發構建。該流程還允許重新觸發各個階段，即清理工作空間、創建帶有平臺組件的工作空間、添加包含應用程序代碼的HLS組件、組裝最終系統并導出它。該流目前不支持自動獲取Vitis內部執行的更新，因此用戶需要確保事先將源文件/調整后的配置復制到KRS/ Vitis文件夾中。

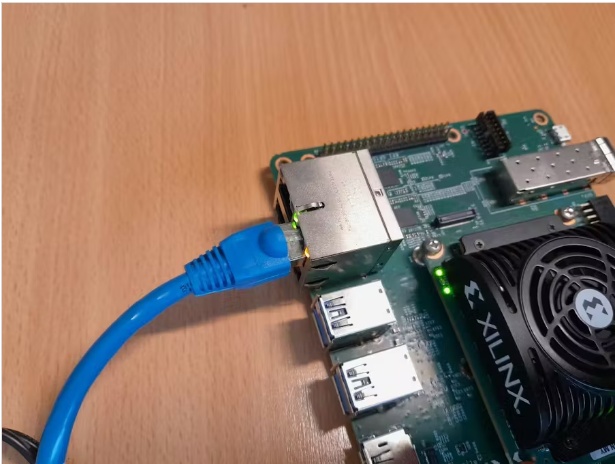

在新創建的exports/文件夾下是各自的文件，最后將它們復制到電路板上。

使用Vitis Flow

流是通過腳本調用的：

首先，通過采購葡萄和潛在必要的依賴關系來準備環境：

OpenCV源代碼對于Vitis Vision庫宿主代碼是必要的——如果你不打算使用它們，你可以跳過這一部分。

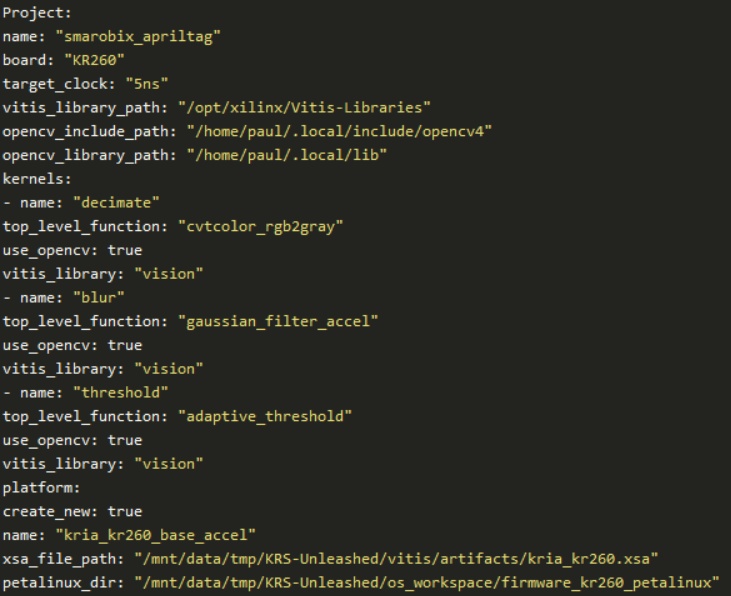

確保你配置了。Yaml是正確的，并定義了預期的行為：

每個內核需要一個名稱和一個頂級函數，vitis庫和opencv依賴項是可選的

你可以通過一個單獨的腳本檢查設置是否正確：

有必要在單獨的腳本中完成此操作，因?yàn)閂itis的Python API不是一個可以安裝的簡單模塊，而是帶有自己的Python解釋器，因此無法輕松安裝依賴項。

之后，只需通過以下方式調用腳本：

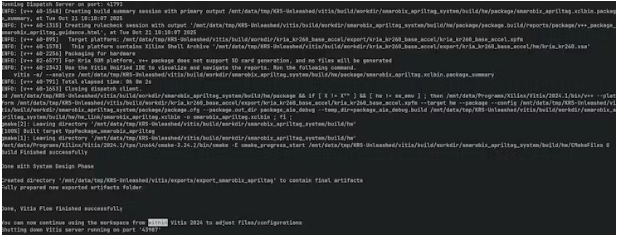

如果您看到以下輸出，則說明一切都很成功，并且您應該看到一個導出文件夾，其中包含準備在電路板上進行設置的最終工件。
