Kria機器人堆棧(KRS)是由硬件加速工作組(HAWG)開發的機器人操作系統(ROS 2)的超集。它最初是由Xilinx/AMD為他們的Kria SoM系列開發的，通過將他們的Vitis統一工具鏈集成到ROS 2中，將硬件加速引入機器人生態系統。關于如何使用KRS和FPGA機器人實現第一個項目的文章已經發表，如Whitney Knitter的系列。

然而，最近KRS的發展還遠遠不夠，更復雜的場景還不存在。KRS Unleashed是對原始Kria Robotics Stack (KRS)的架構修訂，專注于放松內部組件之間的依賴關系，并提供更精簡、更易于擴展的環境。添加了更多的組件來強調這些改進。

我是KRS Unleashed框架的作者，希望使用本系列來記錄預期的工作流程。

KRS釋放-概述

KRS Unleashed將最初的單一工作空間(很容易上手)分離為3個獨立的空間，以方便并行開發：

1. OS(操作系統)工作區

2. KRS/ROS 2工作區

3. Vitis工作區

一般來說，在設計FPGA機器人應用程序時，必須開發和集成許多不同的組件，以形成整個硬件/軟件協同設計系統。

操作系統工作空間

由于ROS 2是一個相當廣泛的框架，因此需要在主板上支持包括完整網絡堆棧在內的操作系統。必須安裝ROS 2、FPGA支持和用戶應用程序的依賴關系，并針對sysroot創建交叉編譯工具鏈。

Kria SoM的操作系統需要一個可擴展平臺設計(XSA)來描述未來硬件加速器、時鐘信號等的潛在接口。最初的KRS流依賴于已經基于不可更改的XSA的Ubuntu操作系統。

Ubuntu 22.04和24.04是開發ROS 2的絕佳選擇，因為它們也是ROS 2附帶的主要發行版，將依賴問題減少到最低限度，并為開發人員提供了一個熟悉的環境。

然而，商業用例可能對基于嵌入式Linux/Petalinux的更復雜的系統感興趣，以加強系統并減少抖動。類似地，對自定義板和自定義XSA的支持在最初的流程中是有限的。

新的OS工作區包含創建SD卡映像所需的設置，并為交叉編譯準備一個系統根環境。原始的Ubuntu流程被提取到一個簡單的可調用腳本中。此外，還添加了一個用于Petalinux流的腳本，它需要一個XSA和一個bsp文件。

關于如何使用此流的詳細信息將在下一篇文章中提供。

基米-雷克南/ ROS2工作區

該模塊主要通過跟蹤功能進行了簡化和擴展。當前的核心工作區只包含5個包，它們對其他工作區的依賴非常輕。用于構建項目的命令與KRS中的相同，但是它的可配置性更強，以支持更多的固件。刪除固件創建和HLS也大大加快了編譯時間。

關于KRS工作空間的詳細信息將在第3條中提供。

Vitis工作區

Vitis工作區是一個全新的流程，取代了舊的隱式HLS。雖然在ROS 2中直接合成內核乍一看很不錯，但開發這樣的內核是很棘手的。幾乎沒有錯誤反饋，沒有有用的測試，語法高亮，…這意味著該流程僅用于在開發后合成已知工作的內核。

相反，我們開發了一個腳本化的Vitis工作區流，它基于新的Vitis Python API在GUI中自動點擊來創建平臺、HLS、軟件和系統組件，配置、構建和連接它們，并將最終的工件捆綁在一個export_folder中。由于流程完全基于Vitis工作區概念，用戶可以在任何時間點在Vitis Unified中簡單地打開工作區，調試、分析或手動與之交互。

關于這個過程的細節將在第4條中解釋。

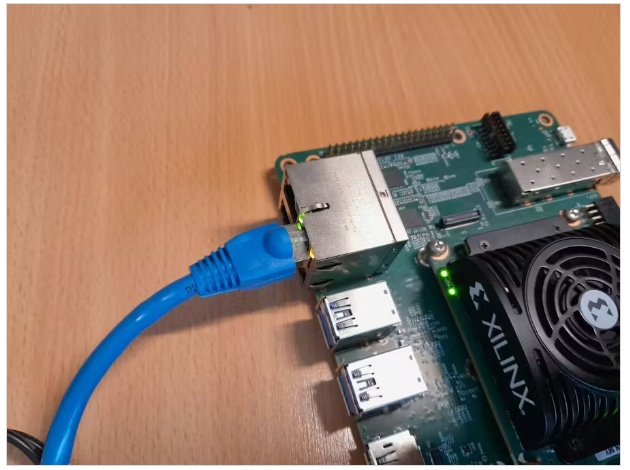

在開發板上集成和部署

最后的第5篇文章將解釋如何從SW開始開發應用程序，向其添加內核，交叉編譯，分析一些跟蹤并將所有內容放到主板上。
