HC-SR04是一款超聲波測距模塊。它的外觀看起來像一雙眼睛，這就是為什么它經常被安裝在機器人汽車或機器昆蟲上作為他們的“視覺”。

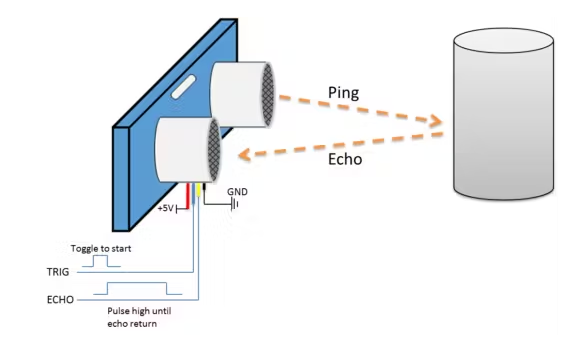

工作原理很簡單：

1. 首先，將三角引腳設置為HIGH(快速HIGH→LOW脈沖)。

2. HC-SR04發送8超聲波脈沖在40千赫，并提高回聲引腳高。

3. 當反射聲波返回時，ECHO引腳再次變?yōu)長OW。

如何計算距離

假設聲速為340m /s，則在空氣中傳播1cm所需的時間為：

340 × 100 × 10?26 = 29 μs

因?yàn)槁暡ㄔ谖矬w之間來回傳播，所以總傳播距離是原來的兩倍。因此，公式為：

距離=(時間/ 29)/ 2 =時間/ 58

重要事項：電壓注意事項

HC-SR04工作電壓為5V。當ECHO引腳輸出5V HIGH信號時，可能會損壞BW21-CBV-Kit的GPIO引腳。

為了避免這種情況，必須使用電阻或電平移位器降壓。

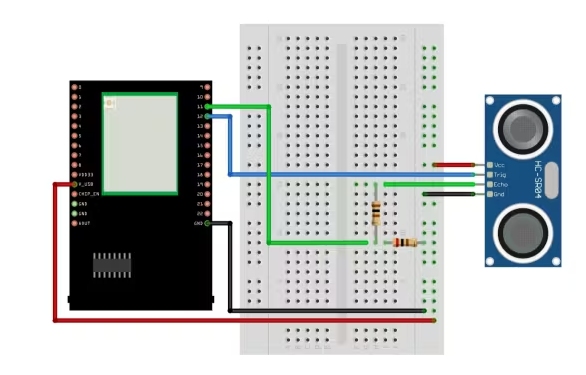

接線圖(BW21-CBV-Kit +電阻)

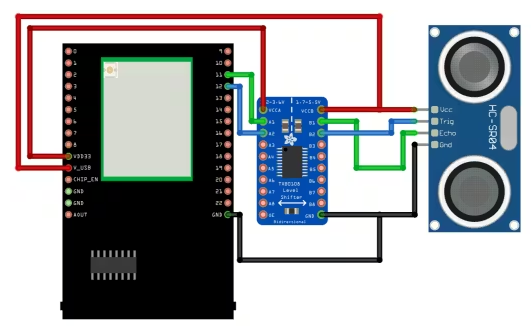

使用1:2的電阻分壓器(任何合適的值都可以，避免過高的電阻)。如果沒有電阻器，可以使用邏輯電平轉換器。

示例代碼

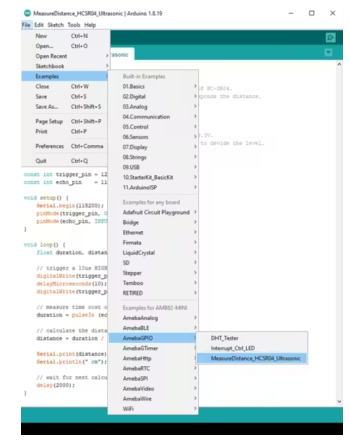

打開示例：File→Examples→AmebaGPIO→HCSR04_Ultrasonic

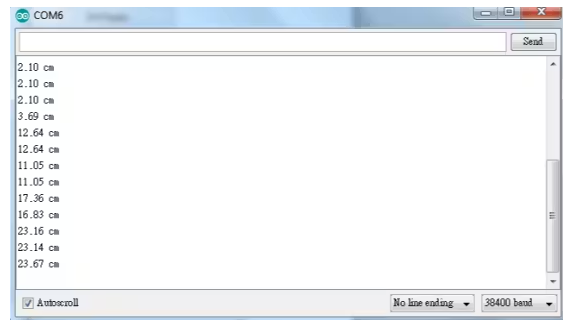

將其編譯并上傳到BW21-CBV-Kit中，然后按復位按鈕。打開串行監視器-測量結果每2秒打印一次。

筆記

由于HC-SR04使用的是反射聲波，因此測量到的距離可能會因物體表面的材料而異：

?粗糙的表面會使聲音分散

?柔軟的表面會吸收聲音

代碼引用

觸發測量脈沖高10μs：

digitalWrite (trigger_pin、高);delayMicroseconds (10);digitalWrite (trigger_pin、低);

測量ECHO引腳上HIGH脈沖的持續時間：

duration = pulseIn(echo_pin， HIGH);

計算距離：

距離=持續時間/ 58;

本文編譯自hackster.io
