電子設計自動化（EDA）自20世紀60年代萌芽以來，經歷了從手工繪圖到計算機輔助設計（CAD），再到高度集成化、智能化工具的演進。早期的EDA主要用于簡化電路布局與布線，而隨著芯片復雜度指數級增長，現代EDA已成為支撐集成電路設計不可或缺的核心技術。如今，在摩爾定律逼近物理極限、設計周期不斷壓縮的背景下，傳統EDA工具面臨效率與精度的雙重挑戰。人工智能（AI）的崛起為EDA注入了全新動能——通過機器學習優化布局布線、預測時序問題、加速驗證流程，AI正推動EDA邁向“智能設計”的新紀元?？梢哉f，AI不僅是EDA發展的必然延伸，更是其未來突破的關鍵引擎。

在這一輪AI驅動的EDA變革浪潮中，國內EDA新興企業雖然起步較晚，但不落人后，正以創新技術加速產業重構，芯行紀便是其中的代表。作為一家聚焦智能化數字實現EDA解決方案的中國本土企業，芯行紀深度融合人工智能與傳統設計流程，致力于打造更高效、更自主的芯片設計工具鏈。其推出的基于機器學習技術的數字實現EDA工具，不僅顯著提升了設計收斂速度，還在功耗、面積和性能（PPA）優化方面展現出領先優勢。

近日在ICCAD 2025上，芯行紀受邀參展，全面展示了AI驅動下的全自研數字實現EDA工具創新成果。與此同時，我們也有幸采訪到了芯行紀銷售副總裁陶然，他就“EDA的AI化發展路線”、“數字實現EDA工具平臺建設”等熱點話題分享了自己的洞見。

EDA的AI革命：機器學習PPA優化+LLM降門檻的雙效驅動

EDA+AI正處于“從輔助走向核心”的關鍵拐點。國際巨頭憑借數據、工具鏈和生態優勢領跑，而以芯行紀為代表的國產EDA企業在設計鏈AI-EDA融合上正取得本土先發突破。若能持續投入數據積累、算法透明化與工程驗證閉環，中國有望在AI驅動的新一代EDA浪潮中縮小差距，甚至在Chiplet、AI集群等新興場景實現局部領先。

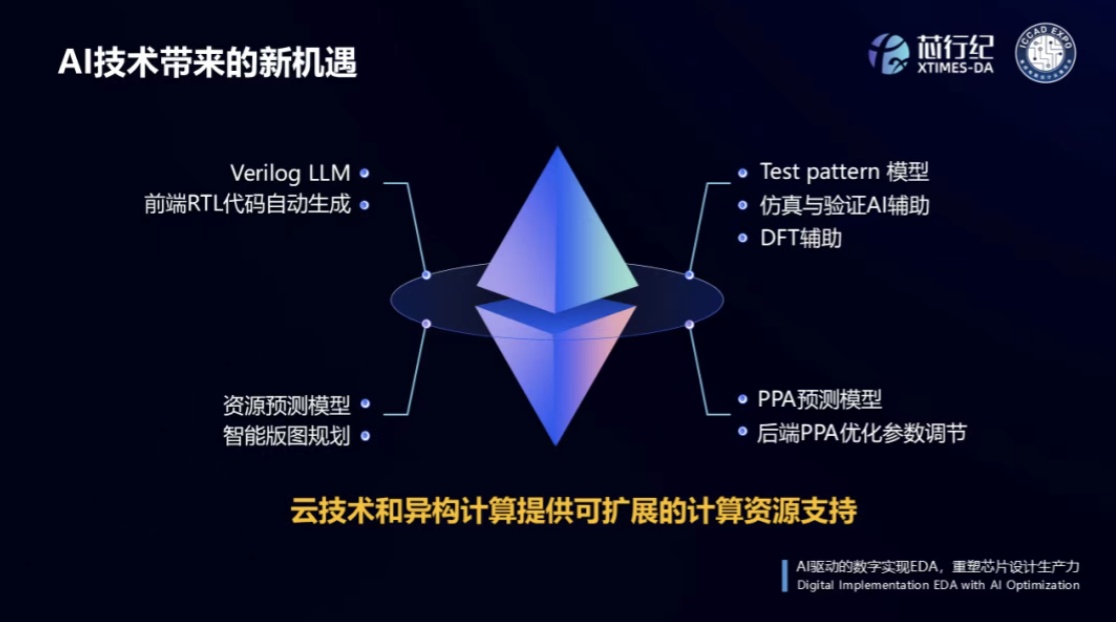

陶然表示，當前業界AI與EDA的融合主要體現在兩個方向：其一是采用機器學習等技術實現自動調參與優化，以提升芯片的PPA指標，這一路徑已被Cadence、Synopsys等頭部企業廣泛采用；其二是利用大語言模型（LLM）增強設計流程的交互性與自動化能力，例如通過自然語言指令自動生成腳本或輔助編寫代碼，從而顯著降低集成電路設計的入門門檻。他指出，前者更側重于設計質量的提升，后者則聚焦于人力效率的優化——使經驗較少的工程師也能完成以往需資深人員才能勝任的任務，顯著降低了芯片設計的門檻。

這兩種應用雖已初具成效，但遠未窮盡AI在EDA領域的潛力。如果能夠構建一個專用于集成電路設計領域的高質量數據庫，并在此基礎上訓練垂直領域的大語言模型。那這樣的模型將使EDA工具具備更強的定制化能力，能夠針對不同設計需求進行智能優化，這應是未來AI+EDA的重要發展方向。

在談及AI對工程師崗位的影響時，陶然表達了相對樂觀的態度。他結合自己逾20年從業經歷——從數字后端工程師到國際EDA公司應用工程師、銷售，再到投身國產EDA創業——指出，盡管每一代工藝節點的進步都帶來工具能力的躍升，但設計復雜度與客戶需求同步提高，使得工程師的工作并未變輕松，反而挑戰更大。例如，從0.18微米到3納米工藝，信號完整性（SI）、設計規則檢查（DRC）等約束呈指數級增長，芯片規模也從百萬級實例擴展至上萬百萬級。大芯片從DTCO（Design-Technology Co-Optimization）向STCO（System-Technology Co-Optimization）演進，強調芯片-封裝-系統全鏈路協同，也進一步增加了設計驗證的復雜程度。因此，整體的產業發展來看，雖然引入了AI，但對工程師的需求不減反增。

不過我們應該清晰——那些僅機械執行流程、缺乏深入理解的工程師最容易被AI替代。陶然在訪談中鼓勵年輕從業者不必擔憂被取代，而應主動擁抱AI工具，掌握在合適環節高效運用AI以提升PPA和工作效率的能力。在他看來，AI的目標不是取代人類，而是賦能工程師，讓工作更高效、更有創造性。

關于AI對產業生態產生顯著影響的時間表，陶然表示難以精確預測，但他判斷：對于大型SoC中大量結構相對簡單的模塊，AI有望在較短時間內實現自動化設計，使單個工程師可同時處理數十個模塊；而對于復雜的子系統乃至頂層集成等高難度任務，AI的深度介入仍需更長時間演進。

芯行紀用AI賦能EDA：布局布線與優化工具的國產突破

當前，芯片已經從百萬級門電路擴展到數十億甚至上萬億級晶體管（如大型SoC或AI芯片），設計從單一芯片向多核、異構集成演進。布線路徑更長、更密集，導致信號傳播延遲增大；互連層數增加，容易產生反射和噪聲，SI問題指數級增長。同時，時序路徑變多，優化難度加大。大型芯片的實例規模從百萬級到百億級，設計規則檢查（DRC）和信號完整性約束同步爆炸式增長。

面臨這些挑戰時，陶然指出，當前主流數字后端工具——無論是芯行紀的產品還是國際大廠方案——均已具備相對成熟的SI與延遲分析及修復能力。具體而言，工具首先會通過計算識別潛在的SI問題：某些噪聲可能引發時序延遲，另一些則可能導致功能失效（如毛刺）。針對已發現的問題，通常采用“SI修復”（SI Fix）策略，例如插入緩沖器（Buffer）、增強驅動能力或增加屏蔽（Shielding）等手段，以緩解SI引起的延遲。

更進一步，業界已逐步從“事后修復”轉向“事前預防”。陶然介紹，目前主流做法是在時鐘樹綜合（Clock Tree Synthesis, CTS）階段即對時鐘主干網采用非默認設計規則（Non-Default Rule, NDR），例如加寬線寬（Double Width）或增大線間距（Double Spacing），并輔以屏蔽措施，以降低噪聲耦合風險。此外，在繞線階段，對關鍵路徑或時序敏感的網絡（Critical Net），也會主動拉大周圍走線間距或增加自身線寬，提前實施SI防護。

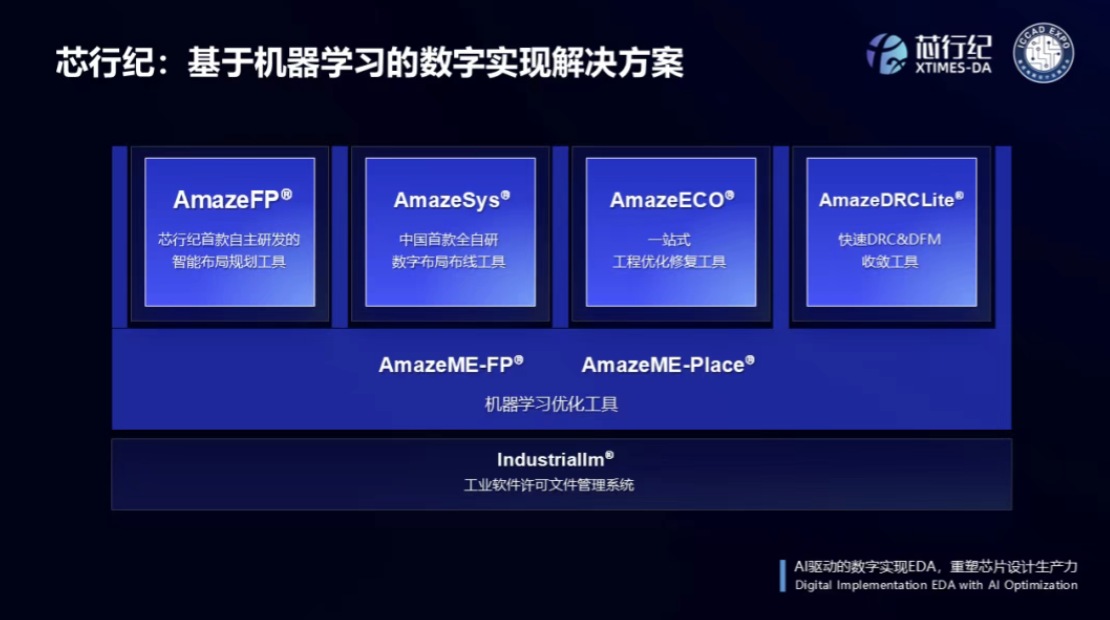

AI技術在數字實現的布局布線、時序優化以及DRC收斂等核心環節中發揮著顯著作用，大幅提高了設計效率和輸出品質。作為國內頂尖的數字實現EDA解決方案供應商，芯行紀已開發出多款基于AI的全自主數字實現EDA工具，例如國內首款的全自研數字布局布線工具AmazeSys、智能布局規劃工具AmazeFP，以及機器學習優化工具AmazeME-FP和AmazeME-Place等。這些工具在RISC-V內核、復雜接口模塊以及GPU硬件加速等實際項目中展現出出色性能。

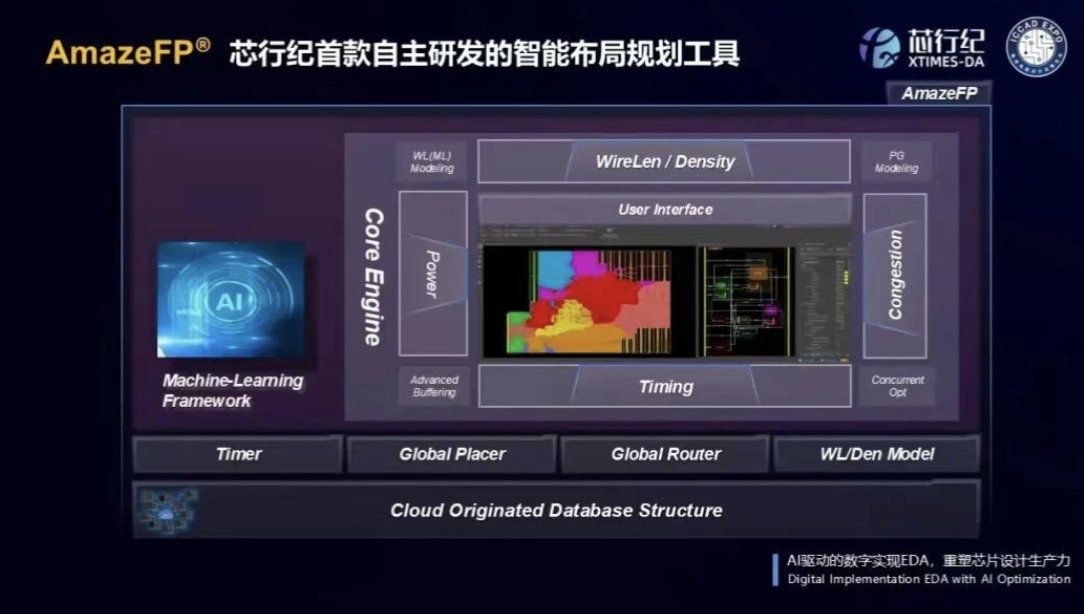

舉例而言，透過智能布局規劃工具AmazeFP，可以將SI考量進一步前移至更早期的設計階段，這種差異化的工具優勢廣受客戶歡迎。陶然解釋，盡管該工具主要用于Floorplan階段，看似與時序和SI無直接關聯，但其價值在于通過算法驅動的自動化布局，在物理實現初期就優化宏觀結構。傳統上，經驗豐富的工程師會憑直覺擺放大型宏單元（Macro），以預留足夠的布線資源并減少后續擁塞；而初級工程師往往難以準確預判布局對后期SI的影響。AmazeFP則通過智能算法，在布線資源緊張區域主動預留通道，并優化宏單元堆疊層數（例如將原本五六層的堆疊減少為三四層），從而顯著降低局部布線擁塞。這種早期干預雖不直接處理SI，卻能有效減少后續因布線密集導致的串擾和延遲問題，為SI收斂創造更有利的物理基礎。

結語

在AI與EDA深度融合的時代浪潮中，芯行紀以其全自研的AI驅動數字實現EDA工具鏈，不僅有效應對了大規模芯片設計的復雜挑戰，還為國產EDA產業注入了強勁動力。通過訪談中陶然的分享，我們看到AI并非顛覆者，而是工程師的強大盟友，它將進一步降低設計門檻、提升效率，并助力中國在Chiplet和AI集群等前沿領域實現彎道超車。展望未來，隨著數據積累和算法迭代的持續推進，芯行紀等本土企業有望引領EDA向更智能、更自主的方向演進，推動芯片產業邁入新時代。
