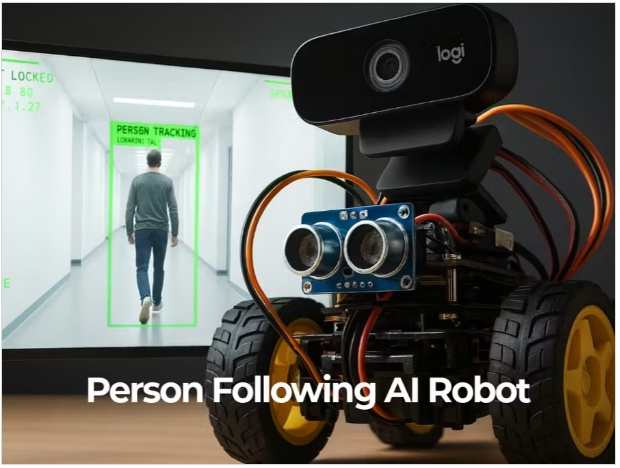

制造一個能夠?qū)崟r(shí)探測和跟蹤人的自主機器人。這個人工智能驅動的系統結合了計算機視覺和PI控制，通過視覺編程平臺Grablo構建的差動驅動轉向?qū)崿F(xiàn)平滑跟蹤。

我們?yōu)槭裁礇Q定制作它?

傳統上，創造跟隨人的機器人需要復雜的編程：實現計算機視覺管道、計算跟蹤誤差、實現PID控制算法、集成電機驅動器和協調所有系統。使用Grablo的可視化塊，不需要傳統的編碼。

你將創造什么

一個完全自主的人跟隨機器人，具有：

?使用設備上的AI進行實時人員檢測

?PI控制平滑，穩定的跟蹤

?差動驅動轉向

?防碰撞與距離傳感器

?儀表盤上有實時攝像頭和遙測技術

?當多人在場時，跟蹤最大的人

快速啟動

?安裝軟件：在您的樹莓派上下載并安裝Grablo

?硬件設置：根據接線圖對部件進行接線

?獲取此項目：項目鏈接

?連接控制器：輸入樹莓派的IP地址

?點擊運行：看著你的機器人跟蹤和跟隨你!

想自己動手做嗎?繼續構建過程

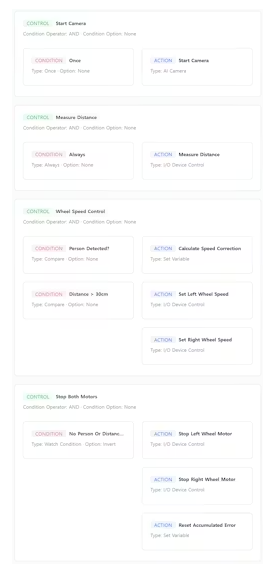

構建過程

邏輯

控制1：攝像頭和人員檢測

設置攝像頭連續偵測人。

?Condition (Once)：?jiǎn)?dòng)時運行一次

動作(AI相機)：?jiǎn)?dòng)相機

?AI分析1：檢測是否有人在場

?AI分析2：獲取人物的中心x坐標

該系統持續運行，實時更新檢測狀態和位置。

控制2：距離測量

連續測量距離，防止碰撞。

?Condition (Always)：連續運行

?動作(I/O設備控制)：讀取距離傳感器

控制3：電機PI控制

計算車輪速度并移動機器人。

?條件1(比較)：檢查是否檢測到人

?條件二(比較)：檢查距離bbb30厘米

?動作1(設置變量)：使用塊編輯器計算PI控制

?動作2 (I/O設備控制)：設置左電機速度

?動作3 (I/O設備控制)：設置正確的電機速度

控制4：停止電機

不滿足條件時停止電機。

?狀態(手表狀態)：手表控制3，設置為“反轉”

?動作1 (I/O設備控制)：停止左電機(海岸停止)

?動作2 (I/O設備控制)：停止右電機(海岸停止)

?動作3(設置變量)：將累積誤差重置為0

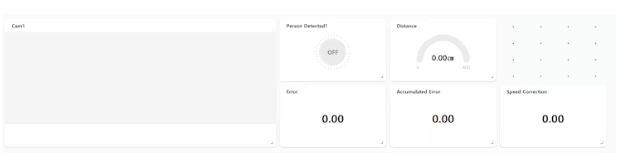

儀表板(可選)

添加用于監視的小部件：

?相機小部件：實時飼料與檢測覆蓋

?LED小部件：人員檢測狀態

?標簽小部件：距離

?標簽小部件：錯誤

?標簽小部件：速度校正

這是它!

恭喜你!您已經構建了一個完整的人工智能驅動的人跟蹤機器人，僅使用4個簡單的控件和零行代碼。

預期結果

當您運行項目時：

?偵測到人：機器人向前移動跟隨

?左/右移動：機器人通過調節車輪速度來轉動

?多人：系統跟蹤最大的人

?距離< 30cm：機器人自動停止

?無人：機器人停止并重置

?儀表板更新：實時顯示攝像頭和距離傳感器

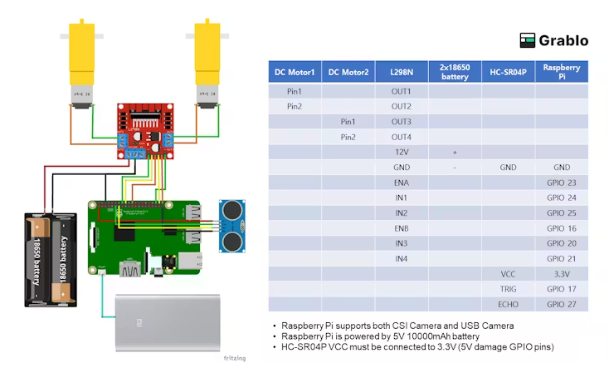

接線圖

重要的筆記:

?HC-SR04P必須使用3.3V(不是5V)來保護GPIO引腳

?保持樹莓派和電機電源分開

?連接樹莓派與L298N的接地

接下來是什么?

擴展你的項目：

?語音控制與STT(語音到文本)

?支持TTS(文本轉語音)的語音輸出

?音樂播放和音效

?LED效果和狀態指示燈

?可調基本轉速

故障排除

無人檢測：

?檢查攝像機連接和照明

?調整鏡頭角度(瞄準人的高度)

?最佳距離：0.5-5米

機器人不動：

?驗證GPIO連接和電池充電

?測試電機方向

劇烈的轉向或擺動：

?收益從0.06降低到0.04

?對于振蕩，將I增益減小到0.03

距離傳感器問題：

?必須使用3.3V(不是5V)

?檢查共地連接
