Arduino微控制器的出現徹底改變了電子和自動化領域。憑借其用戶友好的界面和大量的模塊和傳感器，Arduino板已成為愛好者和專業人士的首選。在本文中，我們將探討5V水泵模塊的意義，使用晶體管的重要性，以及如何有效地連接兩者以創建高效的水控制系統。

先決條件

我們真的建議大家看看我們的晶體管文章。它會幫助你掌握它們是如何工作的以及它們?cè)陔娐分械淖饔?。此外，熟悉電阻器以及如何確定您需要的值也是一個好主意。這方面的知識是關鍵，以獲得正確的電阻值為您的電路。

?在電子電路中使用晶體管

?電阻的基本指南

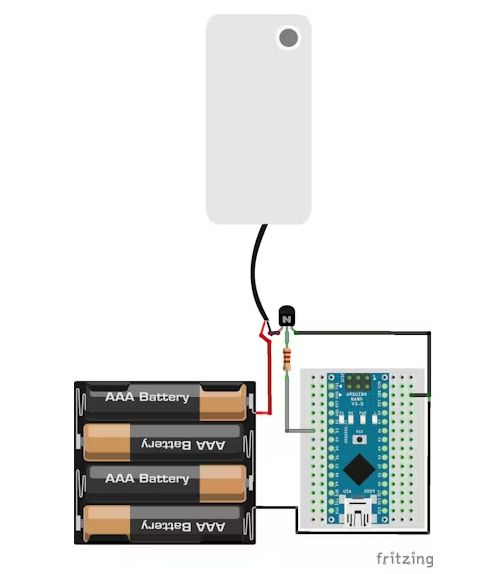

連接模式

當與Arduino串聯使用水泵時，必須為水泵設置單獨的電源。泵，特別是那些高功率要求的泵，可以吸收大量的電流，而Arduino本身無法處理。這種獨立的電源確保您的Arduino可以在泵有效工作時不受干擾地運行。

將泵的電源正極接在泵的正極上，將泵的電源負極接在泵的負極上。此外，通過將電源的接地連接到Arduino的接地，建立一個公共接地參考。

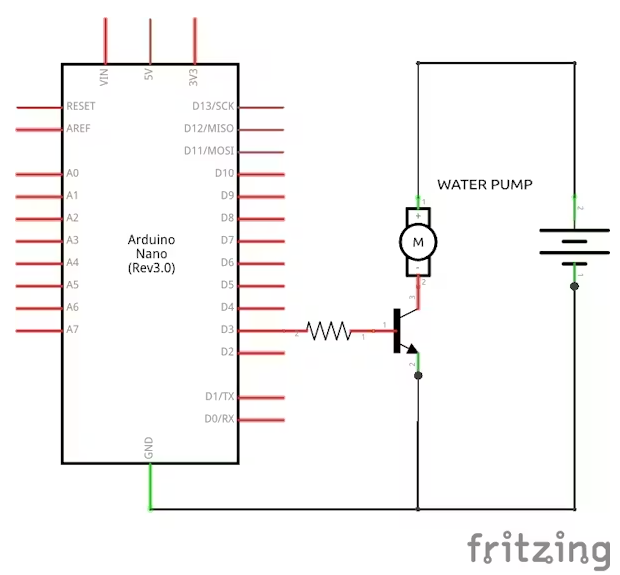

為了控制水泵的運行，使用一個NPN晶體管作為Arduino和水泵之間的中介。利用適當?shù)碾娮鑼PN晶體管的底座連接到Arduino引腳。將收集器連接到泵的正極，將發射器連接到Arduino的接地。對晶體管的基極施加電壓，使電流從集電極流向發射極，從而激活泵。

如上圖所示，在Arduino D3引腳和晶體管底座之間有一個電阻。在下一節中，我們將繼續計算該電阻器的值。

計算基極電阻值

為了計算基極電阻(RB)，我們必須首先確定集電極電流。假設電路的唯一負載是水泵，可以推斷集電極電流與水泵電流相同。根據水泵規格，我們知道IC = 100 mA，或者為了實用，IC = 0.1 A。這是我們計算的基礎。

重要的是要注意，如果我們超過晶體管設計的參數，它最終會燒壞?？紤]到這一點，我們將繼續從數據表中確定晶體管的增益。我們觀察到，當IC = 100 mA時，其增益為100。現在我們已經發現了第二個值：時延= 100。

一旦我們確定了增益，下一步就是計算基極電流。重要的是要認識到集電極電流與基極電流和增益成正比。這種關系可以用數學方法表示為：

替換這些值，我們得到第三個參數：Ib = 1mA = 0.001A?，F(xiàn)在，我們可以用歐姆公式計算Rb值：

其中VS為源電壓，VBE為晶體管基極-發射極結的壓降。在我們的電路中，晶體管的底座連接到Arduino的輸出。Arduino輸出最大提供5V和40mA。因此，源電壓為5V，晶體管的勢壘電位為0.7V。

對于我們的電路，基極電阻的合適值應該等于或低于4.3K歐姆。我們選擇較低的標準化電阻，并通過查看數據表曲線來檢查基極電壓是否足以驅動晶體管進入飽和狀態。另一種確保晶體管飽和的方法是稍微增加基極電流。在這個例子中，Arduino可以為晶體管提供高達40mA的電流，所以我們有空間稍微增加電流。

在設計晶體管電路的情況下，這個公式經常用于確定在給定增益下獲得特定集電極電流所需的基極電流。然而，重要的是要注意，建議在5%到10%范圍內的基準電流的指導方針是一個實際的經驗法則，并沒有從這個公式直接推導出來。

請注意，在實際場景中，具有該特定值的電阻器是不可購買的。制造商預先定義市售電阻器的值。簡單來說，電阻器以標準化的值出售。我們會選擇最接近的標準電阻值。

Arduino代碼

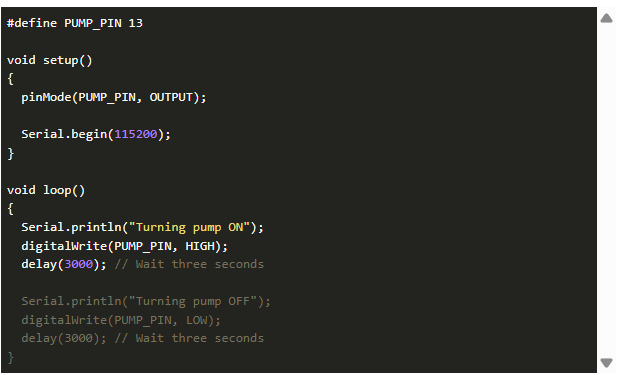

在此代碼片段中，我們首先將Arduino引腳3配置為控制電機的輸出。隨后，我們每三秒鐘輪流打開和關閉電機。

我們可以看到，電機的行為正如預期的那樣，在三秒鐘內打開，然后關閉。

結論

5V水泵模塊為自動化水控制系統開辟了無限可能，使愛好者能夠?qū)⑺麄兊膭?chuàng)新想法變?yōu)楝F(xiàn)實。通過使用晶體管將水泵與Arduino接口，用戶可以確保微控制器的安全性和效率，同時管理更高的電壓和電流要求
