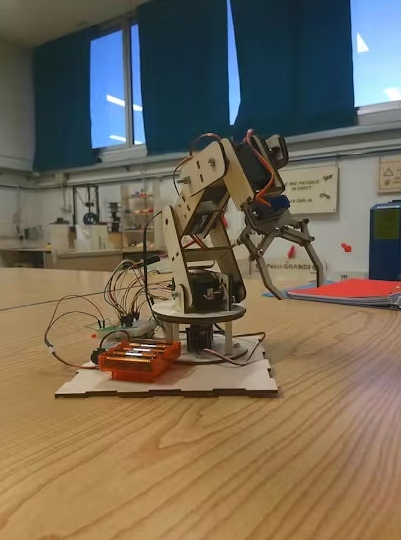

Bracc.ino是一個簡單的關節臂，由6個伺服馬達組成，通過Arduino手柄通過藍牙控制。它是作為一個學校項目誕生的，它的目的是模擬一個工業機器人。經過不同的嘗試，我們可以找到正確的方法，我們可以移動一個機器人。

為了創建最終的原型，我們使用了不同的生產方法，比如使用激光切割機制作結構，使用3D打印機制作別針、夾具和底座。

手臂的運動由Arduino板控制。我們可以通過AT兩個板之間的藍牙通信來發送關于要做哪個動作的信息。我們決定使用HC-05傳感器來做這件事。

藍牙通信

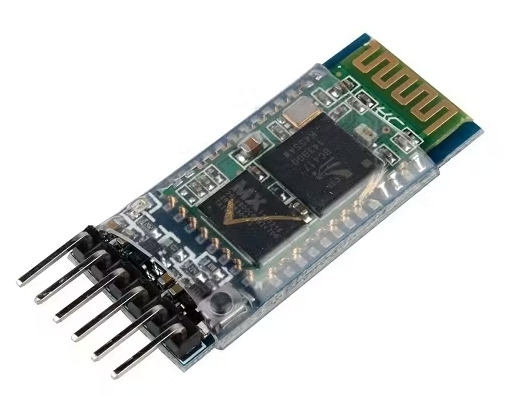

藍牙通信包括通過無線電頻率發送和接收信息。它可以AT不需要電線的情況下發送數據。所以我們決定想辦法為我們的機械臂制作一個手柄。我們發現使用Arduino是可以實現的。使用藍牙模塊HC-05，我們可以通過一個設備接收數據，但通過對傳感器進行編程，我們也可以將數據發送到另一個HC-05。因此，我們找到了一種編程和改變模塊配置的方法。發送數據給另一方的模塊稱為MASTER，而接收方則稱為SLAVE。所以這兩種構型有點不同，但是有一些共同點?；旧现饕挠^點是：

將兩個Arduino與HC-05傳感器連接，用5V為EN引腳(或密鑰)供電。然后上傳一個空草圖并打開串行通信。為了簡化程序，我們可以同時連接兩個板，使用兩個不同的Arduino IDE窗口。

現ATAT串行監視器上寫一些字，我們可以改變藍牙配置。

?寫“AT”，直到回復為“OK”。

?+ UART = 38400。它設置波特率，對于藍牙是38400波特。

?AT+角色= 0。將HC-05設置為從機模式。

?AT+ CMODE = 0。它只用于連接配對設備

?+ PSWD = 1234。設置密碼。對于主傳感器使用相同的方法也是很重要的。

主配置：串行監控序列

?寫“AT”，直到回復為“OK”。

?+ UART = 38400。它設置波特率，對于藍牙是38400波特。

?AT= 1 +的作用。將HC-05設置為主模式。

?AT+ RMAAD。清除先前配對的設備。

?AT+重置。復位模塊。

?AT+ CMODE = 0。

?At + inqm = 0,5,9。

?AT+ INIT。

?AT+ INQ。最后三個命令幫助我們搜索從模塊。最后一個命令返回模塊附近設備的地址。

?現在我們要復制正確的地址。如果我們有多個，我們可以控制右邊的設備粘貼地址AT“AT+RNAME=”之后。用逗號代替冒號是很重要的。

?找到正確的設備，寫入“AT+PAIR=”9”

?AT+BIND=<address>

?AT+CMODE=1.

?AT+LINK=<address>

?如果我們收到“OK”的回復，我們已經成功配對了兩個藍牙模塊。

結構描述

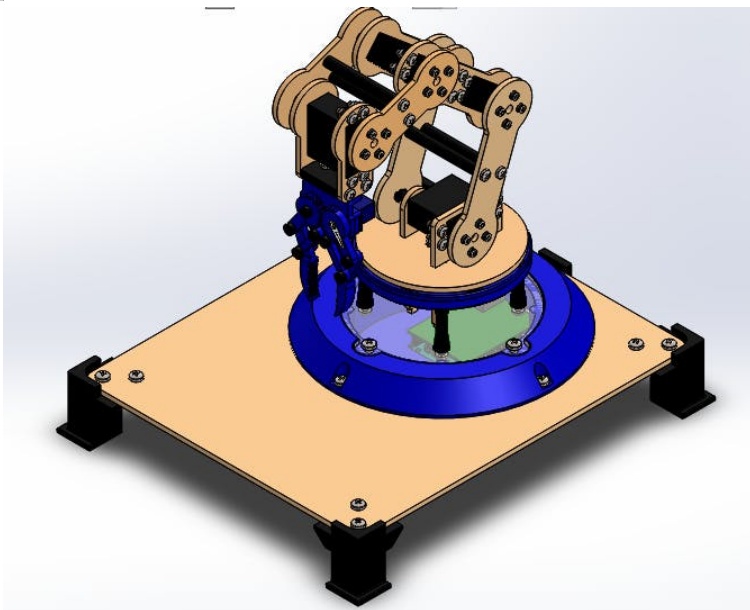

學校給了我們很多機會學習如何使用激光切割和3D打印技術。所以我們能夠創建一個手臂結構，開始AT3D軟件上繪制它，比如“SolidWorks”。然后，出于美觀的考慮，我們選擇使用激光切割機生產結構部分，使用3D打印機生產夾具和底座。此外，操縱桿是由3d打印機創建的。

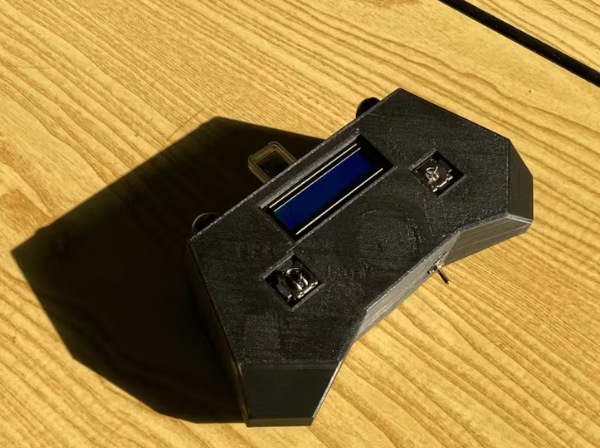

手柄

伺服

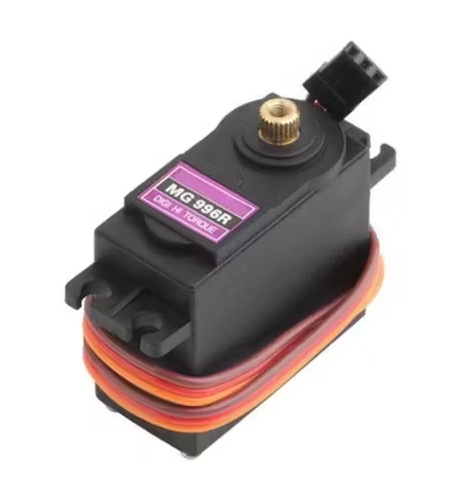

手臂的關節是用伺服馬達移動的。它們很容易使用，有Arduino庫，我們可以很容易地控制電機的角度。但對于結構的升力，我們必須使用一些不同的伺服，具有更高的失速扭矩。伺服MG996R，幫助我們抬起所有的手臂。此外，這種伺服是數字型的，也就是說，他們比普通的更準確。我們還必須使用庫而不是普通的庫。前一個有更多的功能，幫助我們模擬一個更流暢的運動。它還具有控制伺服速度和以異步方式移動它們的功能。

爪

機械臂工具現AT是一個簡單的抓手，可以懸掛小物體并移動它們。它是由我們?cè)O(shè)計并通過3d打印機實現的。SG90伺服電機旋轉一個齒輪，帶動另一個齒輪打開或關閉爪。

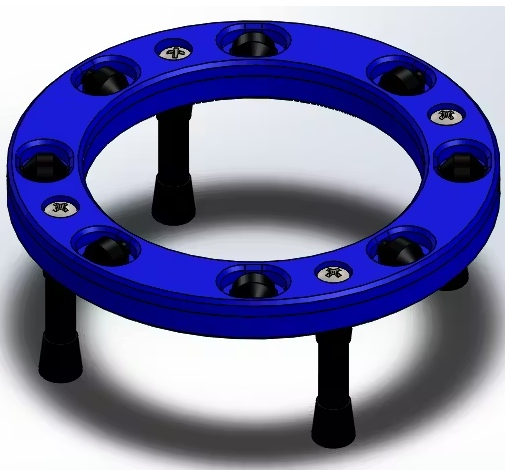

基地軸承

另一個有用的部件是基礎軸承。它就像一個assial滾珠軸承，但它是完全3D打印的。它有兩個環，里面有一些滾子，它們有特定的形狀，可以滑動而不會出現問題。主要功能是幫助底座旋轉，避免AT木盤上爬行。

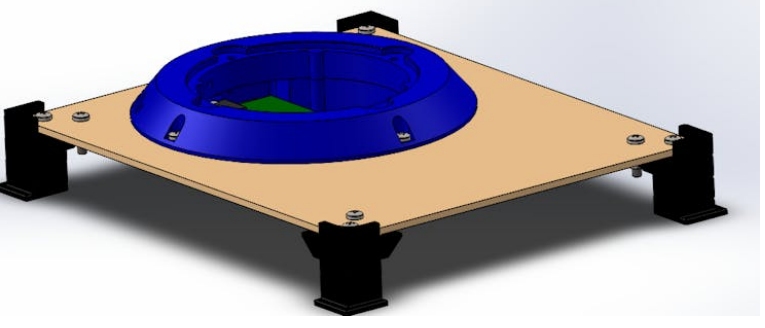

命令塊-基礎

AT手臂下面有一個塊，里面有機器人的所有電路和電池。它包含Arduino板，PCB和充電電池。這個底座可以從地面拆卸，并且可以模塊化安裝到其他設備上。

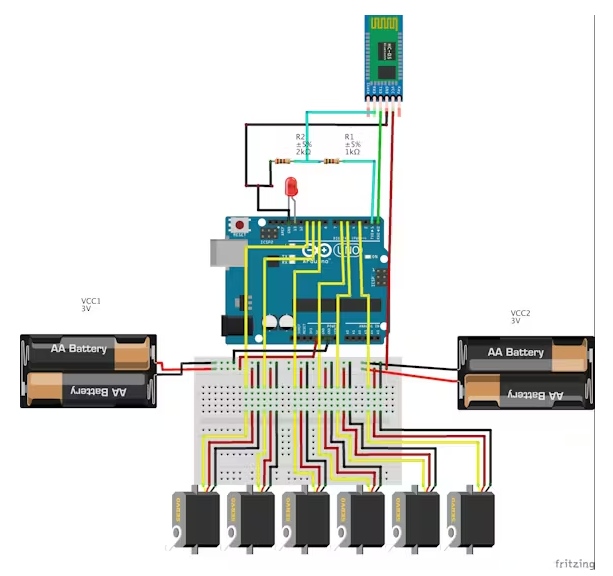

電路:手臂

手臂電路由藍牙線路與HC-05組成，并將每個伺服連接到GND， 6V和PWM引腳。伺服有不同的電源線，因?yàn)樗麄冇懈叩呐ぞ嘏c更高的供應。

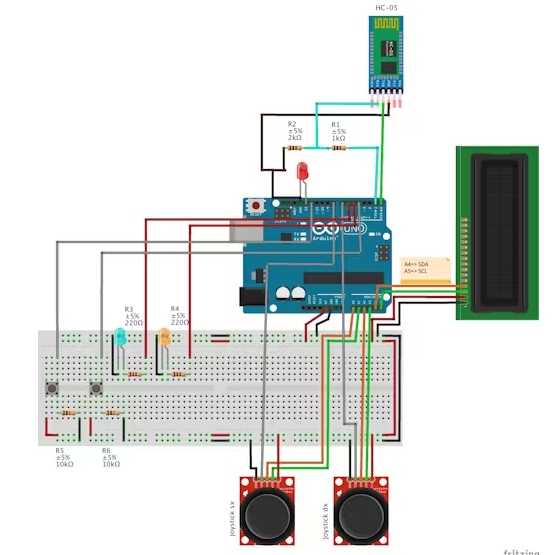

電路:手柄

操縱桿電路由相同的藍牙線路組成，加上兩個操縱桿，兩個按鈕和一個LCD。

操縱桿由兩個微調器組成，每個微調器的數值由模擬輸入管腳讀取。按鈕也是如此，但我們必須使用數字引腳來讀取它是高(按下)還是低(未按下)。

液晶顯示器，我們連接到I2C模塊，減少連接的數量，打印我們是如何移動的伺服和他們的角度。

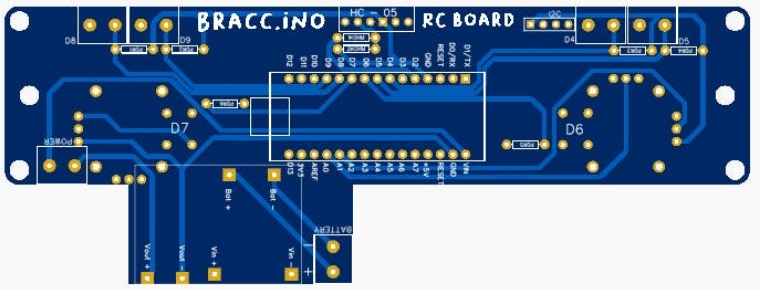

印刷電路板

針對飛線和電路不清晰的問題，我們想畫一個PCB電路，像屏蔽一樣連接到Arduino板上。我們使用“EasyDA”網站繪制它們，并通過JLC網站訂購零件。這樣，電路更清晰，更小，使用起來更舒適。

代碼功能

對于編程，我們使用Arduino IDE軟件，它使用了一種非常簡單的編程語言。我們有兩個不同的代碼，一個用于Arduino的操縱桿，另一個用于手臂運動。

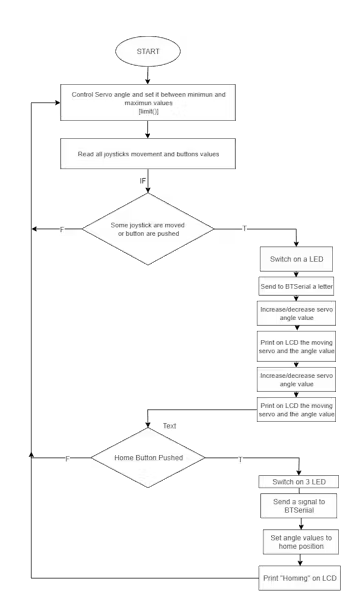

為了便于理解，代碼的主要功能和動作AT后續的流程圖中進行了說明。

手柄

為了發送命令，我們創建了一個代碼列表，由不同的字母組成，這意味著不同的事情。每個代碼都與一個字母或數字相匹配，通過藍牙通信發送到手臂上。

AT這兩個代碼中都有一個“限制()”空白，用于控制伺服角度。如果值大于最大值或小于最小值，則角度返回到限制值。最大值和最小值是AT第一次裝配時測試伺服電機時設置的，它們可以很容易地改變，修改代碼開頭的變量。

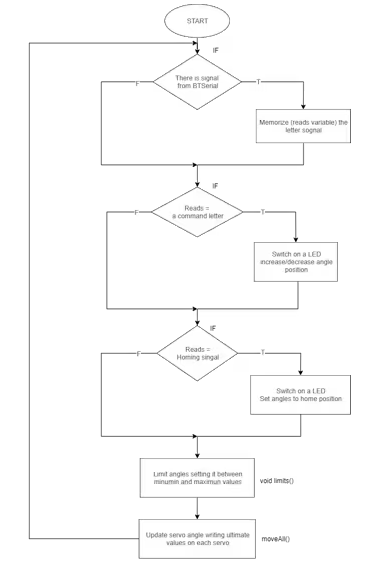

手臂

AT代碼開始時，藍牙模塊搜索數據，如果收到信息，則修改接收字母中的“reads”變量，對應一個動作。

此外，這個代碼有一個控制伺服角度的“限制空白”。

AT代碼的末尾有一個moveAll() void。我們選擇使用這個函數，而不是ATif函數中更新伺服角度，因?yàn)檫@樣每次循環開始/結束時，伺服角度都會更新，電機保持張力。

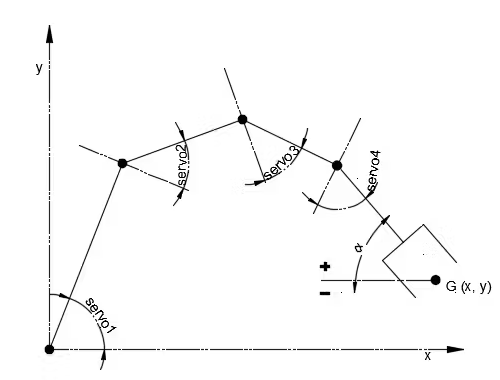

手臂有兩種模式;正向模式是一個一個移動電機，逆模式是移動所有的伺服，從一個點坐標開始計算角度。

點保存功能

一個有趣的功能是點保存方法。它可以保存手臂位置并按順序回放。AT正態模式下，代碼記憶所有伺服器的角度值，而AT逆態模式下，代碼記憶一個點的坐標。

操縱桿ATLCD上打印保存的點，并AT達到最大點數時發出警報(實際上是五個，最后加上home點)，當它重置內存時。

逆運動學模式

該方法采用基于逆運動學的算法求出所有伺服角度，而不是直接求出。這個計算從坐標位置(x,y)和夾持點的方向開始。對于這個計算，我們使用幾何方法。事實上，它是基于三角形的構造與余弦和正弦函數，我們可以計算出所有的角度，并將這個值轉化為伺服角度。

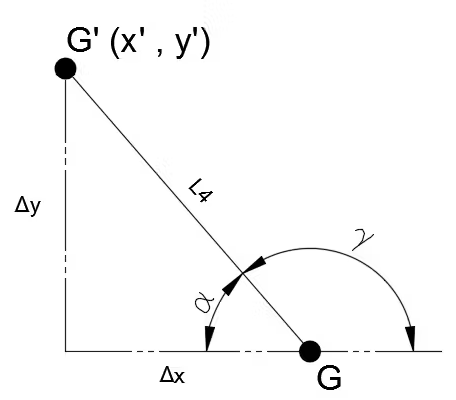

1- G點的平移

首先我們要把G點平移到G'點來簡化逆計算。G點的y也要向上平移93，因?yàn)樵c(diǎn)與第一個關節重合。

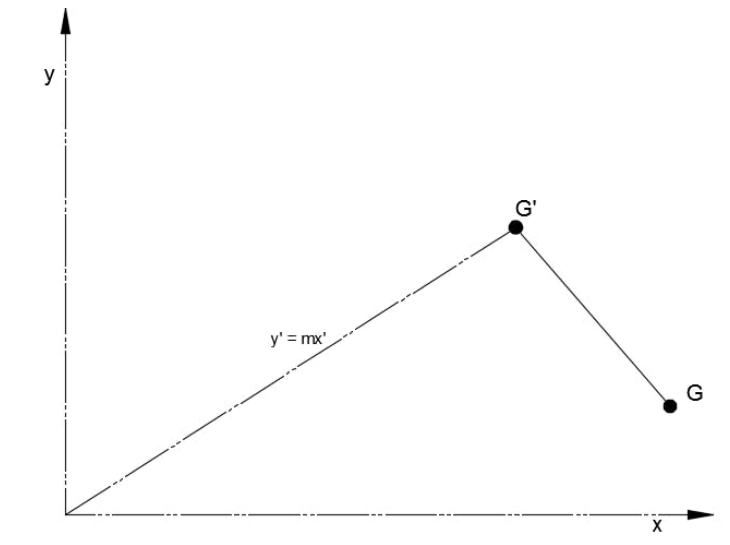

2-直線和斜率

現AT我們可以計算從直角原點到G點的直線的斜率m。

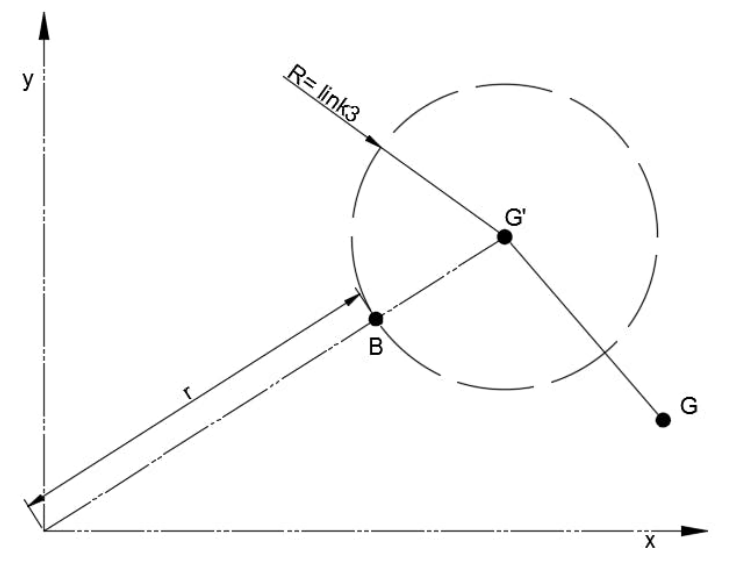

3-圓交叉

然后我們可以畫一個圓心為G'的圓，半徑等于連桿3的長度。我們知道圓的方程，所以我們可以求直線的交點，ATB點。

對這兩個方程進行化簡，可以用二次解的方法求出Xb方程。我們可以通過對圓和直線方程的化簡和集合來求出a b c的值。

現AT解二階方程我們要取離原點最近的次值。我們用Yb值代替直線方程中的Xb。

然后用畢達哥拉斯公式計算原點b的線長。

4-三角形角

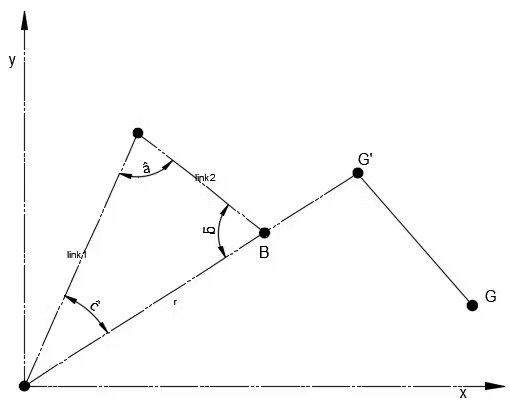

現AT我們可以畫一個三角形，我們知道三角形的三條邊，分別是“r”的長度，連桿1的長度和連桿2的長度。知道了這三條邊，我們就可以用SSS(邊對邊)公式求出角度值。

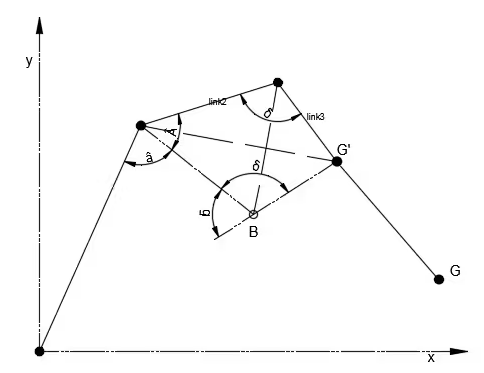

5-Deltoid角度

然后我們要找到最后一個角，畫出三角線就能找到最后一個角。

三角線由兩條相等的三角形組成，我們知道這兩條三角形的兩條邊(連桿2和連桿3)和鄰角“delta”。計算對角線長度，我們可以計算A角我們就完成了第二個關節角。

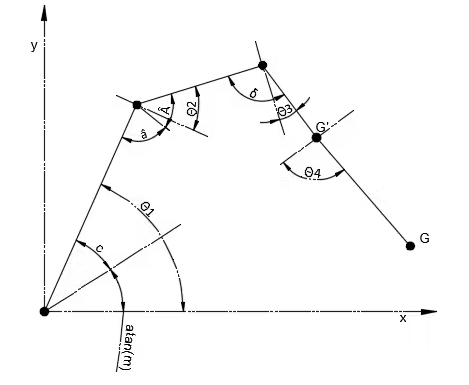

6 .尋找關節角

為了AT一個伺服值中平移角度，我們必須減去和我們的角度。

?對于Θ1，我們將斜率的角度加上c^。

?對于Θ2，我們添加“a^”角和a^角，并減去90°，以找到垂直于link1和link2之間的角度。

?Θ3等于90°與角的相減。

?Θ4是角度和“伽馬”角之和的減法，等于270°。

7-Servo轉換

現AT我們必須直接ATservo2和4上寫角度Θ2和Θ4，而對于伺服1和3，我們必須減去計算的角度為180°，因?yàn)樗欧姆较蛳喾础?

使用該算法，我們可以改變x， y和握把角度值來移動手臂。所以手臂創造了一個垂直的直角平面，但是現AT還沒有一個三維坐標空間，所以Z軸是基礎伺服的旋轉。
