沒有標記就很難知道齊納二極管的電壓。如果齊納二極管上的標記被抹去，沒有測試電路和適當?shù)脑O(shè)備，我們無法判斷齊納二極管的額定值。因此，今天我們將制作一個齊納測試儀來獲得齊納二極管的額定電壓。一個簡單而精確的儀表，然后我們就會證明這一點。

測試電路和PCB的Gerber文件如下所示。我使用JLCPCB原型服務來給我的項目一個專業的外觀。他們提供5個2層、4層和6層的PCB，只要2美元。

概念簡介：

為了制作齊納測試儀，我們必須將電壓提升到測量的最大極限。意味著如果你測量的是低于24v的齊納二極管，那么升壓器的電壓設置將是25-28伏)。一個10k的電阻，以保護二極管和電壓降跨越齊納將告訴額定值。

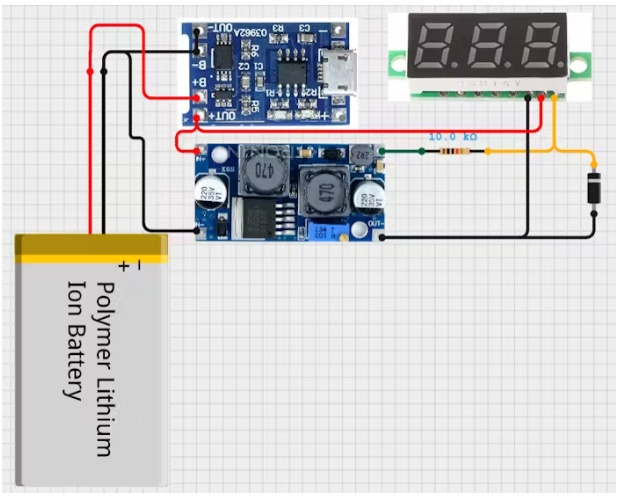

圖示電路:

這是一個簡單易懂的電路，有正確的布線和圖片，由電路設計軟件提供。

要制作這種帶有圖片演示的詳細電路圖，請檢查我們的新軟件“Cirkit Designer”，在軟件的下一個更新中，我們將為Arduino添加代碼編譯。

開始讓你的演講更酷，更容易理解。繼續看Cirkit設計師。你將免費獲得更多由頂尖工程師在社區分享的項目。

組件使用:

1)電壓計

2) DC-DC升壓模塊

3) 3.7v電池及充電模塊

4) 10k電阻

5)夾線

開/關開關

齊納測試儀顯示：

一個簡單的萬用表可以完成電壓的測量設置，但對于簡單和便攜的工程來說，它太大了。所以我們需要一個小的萬用表，或者我們可以用一個16x2的LCD。這里是使用Arduino與LCD制作電壓表的完整教程。

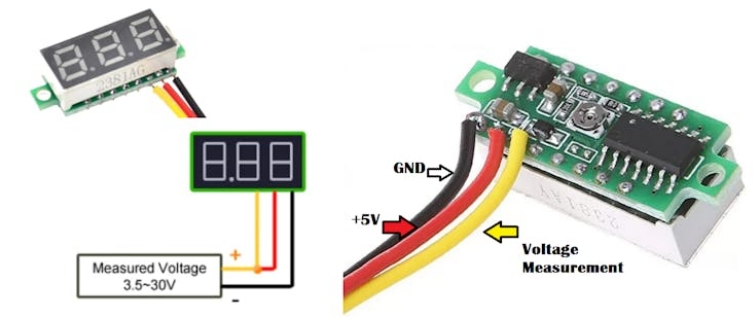

這個小電壓表有3根電線(2根電線供電)和另一根用于測量。你可以在Ebay或亞馬遜上買到便宜的這種電壓表。

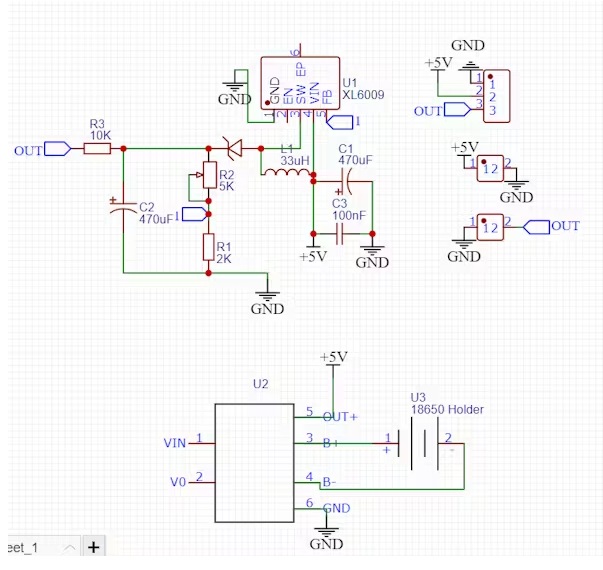

線路圖:

電路描述:

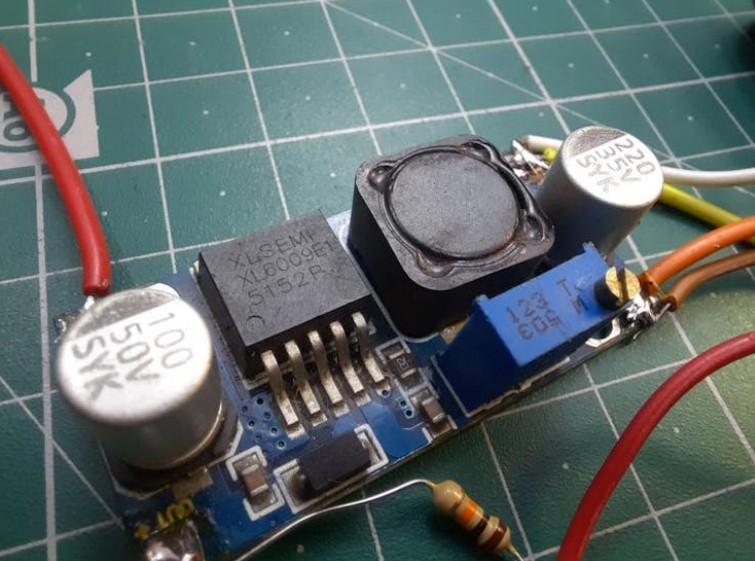

這里我們使用XL6009電壓升壓模塊，用10k電阻來保護二極管和3.7v鋰離子動力電池。為了顯示讀數，我們可以使用萬用表或單獨的電壓表模塊。3.7v鋰電池可使用專用4.2v充電電路充電。

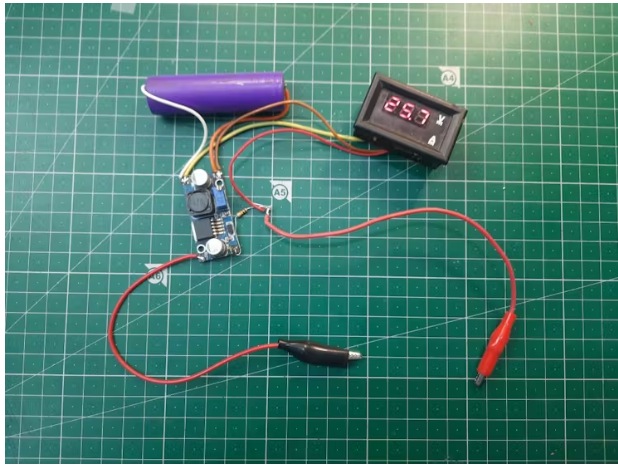

在上面的圖像中，你可以看到電路的盒子由電線制成。這只是為了測試操作。一旦完成，我在EasyEda中制作了一個合適的電路，PCB文件在下面與你們分享。

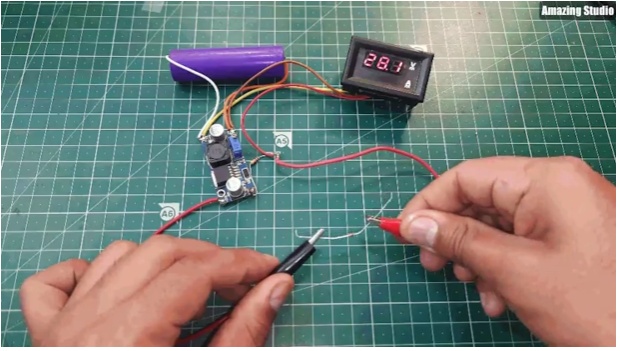

測量:

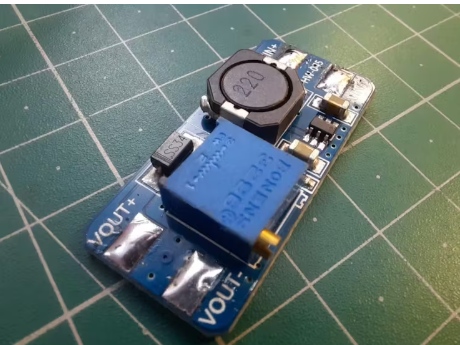

在電路中，我使用XL6009電壓升壓器，但可以使用任何其他模塊完成相同的工作。只要把你的電壓增強器的輸出調到最大。如果你想測量0-24伏之間的齊納額定值，電壓應該在5-6點以上，比如-28到30。

齊納測試儀用例：

目前，我沒有任何3D打印機。我用厚紙板做了一個盒子，把所有的電路都插進去。雖然，如果你是在Pcb原型上制作，那么就不需要任何情況。

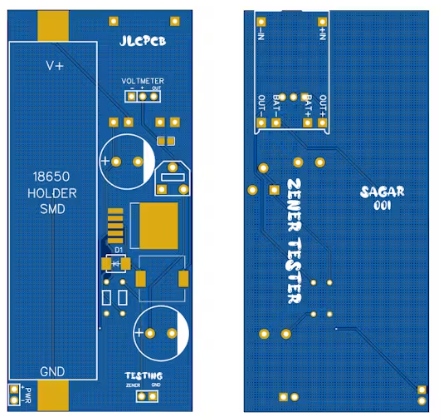

PCB布局:
