背景與理論

這個項目的目的是創建一個系統，給速度，加速度和運動的電機精確控制。雖然步進電機可以提供高扭矩，并且與輸入高度同步(因此控制它的微控制器可以跟蹤它們的當前位置)，但它們在運行時效率不高，這將嚴重影響電池的使用時間。此外，如果由于某種原因，步進電機熄火了，控制器無法知道它沒有移動，但它會記錄下來，就好像它已經移動了，這將使整個系統陷入混亂(想象一下，一臺3D打印機因?yàn)榭ㄗ《^了一步，整個打印過程將從發生的事件開始變得混亂)。出于這個原因，我實現了一個系統，可以用反饋控制直流電機，以跟蹤電機所做的事情，而不管PWM周期的數量，失速等。這要求電機具有正交編碼器(對于此模擬/電源板，電機必須為12V-24V)， LM629精密電機控制器和用于設置LM629 ic的微控制器。例如，有了這個系統，移動機器人就可以享受馬達的對稱速度。

LM629內部是如何工作的

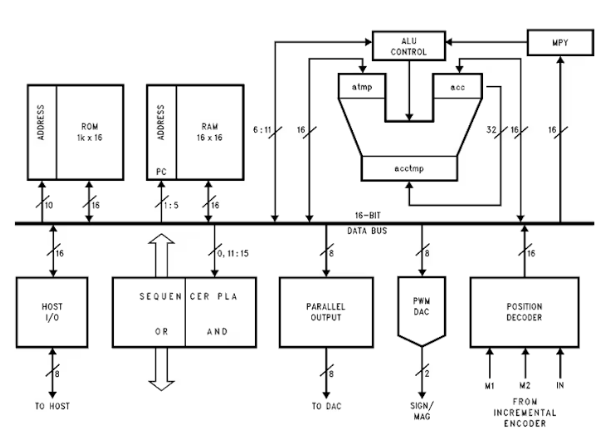

LM629是一款微控制器外設，在單個設備中集成了采樣數據運動控制系統的所有功能。使用LM629使設計快速精確的運動控制系統的復雜任務變得更加容易。LM629實現了一個位置解碼器、一個求和結、一個數字PID環路補償濾波器和一個軌跡輪廓發生器。LM629提供一個7位PWM信號和一個符號位，提供一個符號幅度輸出端口。在運行時，主機微控制器將加速度、速度和目標位置值下載到軌跡生成器中。在每個樣本間隔，這些值被用來計算新的需求或“設定點”位置，這些位置被饋送到求和結。電機的實際位置由光增量編碼器的輸出信號確定。內部解碼器將實際位置發送到求和結的另一個輸入，并從“需求”位置中減去，形成控制回路補償器的誤差信號輸入，該補償器是一個PID濾波器。

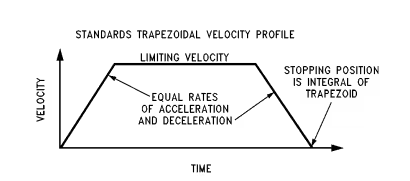

由主微控制器發送到LM629的軌跡曲線以速度與時間的關系繪制。這些被認為是速度剖面的原因是每個樣本間隔都計算所需的位置。對于勻速，這些期望的位置增量將是相同的每個樣本間隔，對于加速和減速，期望的位置增量將分別增加和減少每個樣本間隔。目標位置是速度剖面的積分。

主微控制器通過并行通信與LM629通信。LM629有三個內部寄存器：狀態、高位和低位字節。這些由RD， WR和PS線(活動低)和使用狀態字節的忙位控制。通過將RD和PS調低來讀取狀態字節，第0位是忙位。通過將WR和PS調低來編寫命令。PS高時，WR低，將數據寫入LM629， RD低，從LM629讀取數據。數據傳輸是一個按最高到最低有效字節順序?qū)懭氲碾p字節操作。以上描述假設CS很低。

用戶命令類型：初始化、過濾控制命令、軌跡控制命令、中斷控制命令和數據報告命令。

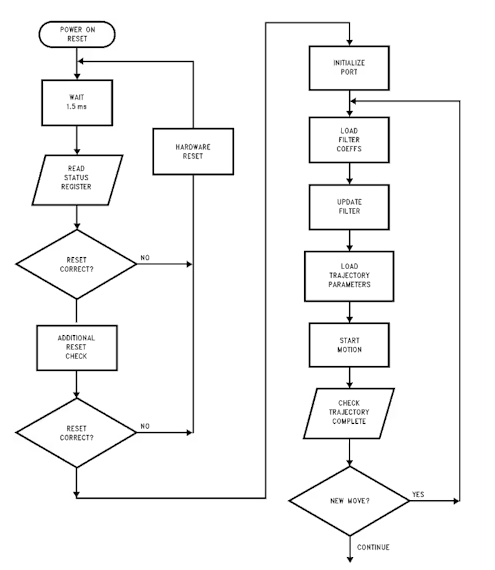

LM629與其主機之間的通信流通過使用狀態字節中的忙位0位來控制。在發出命令和數據或讀取數據之前，主機必須檢查忙位是否為邏輯0。這包括具有多個數據字的命令的數據字節對之間。

準備

為了實現一個基于LM629電機控制器的系統，我創建了兩個pcb。一個PCB容納數字元件，如PIC18F46K22和lm629。所有的數字和鉆文件都包括在內，以便通過JLCPCB訂購pcb。我還包括了材料清單和示意圖，可以用來把這些放在一起。數字端可以很容易地構建在面包板和前置板上，但模擬/電源板存在一些挑戰，因?yàn)镠-Bridge的封裝與前面提到的介質上的2.54mm間距不一致。此外，數字隔離器采用表面安裝形式。

如果您決定在沒有隔離器和不同的h橋的情況下重新創建此項目，則可以在前置板和面包板上進行一些修改。

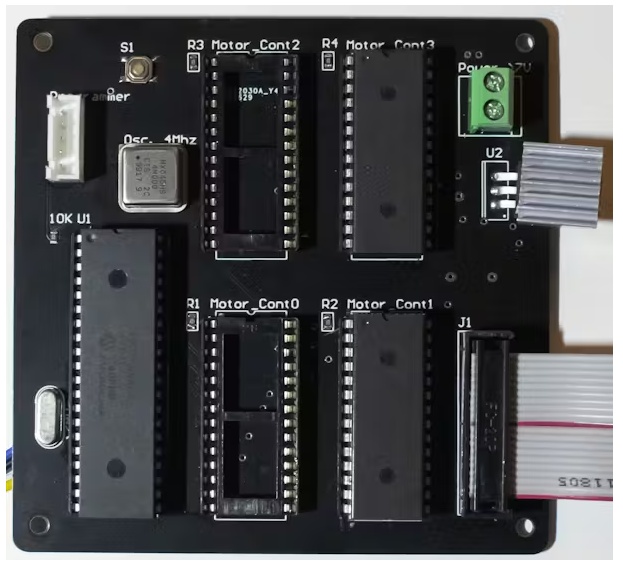

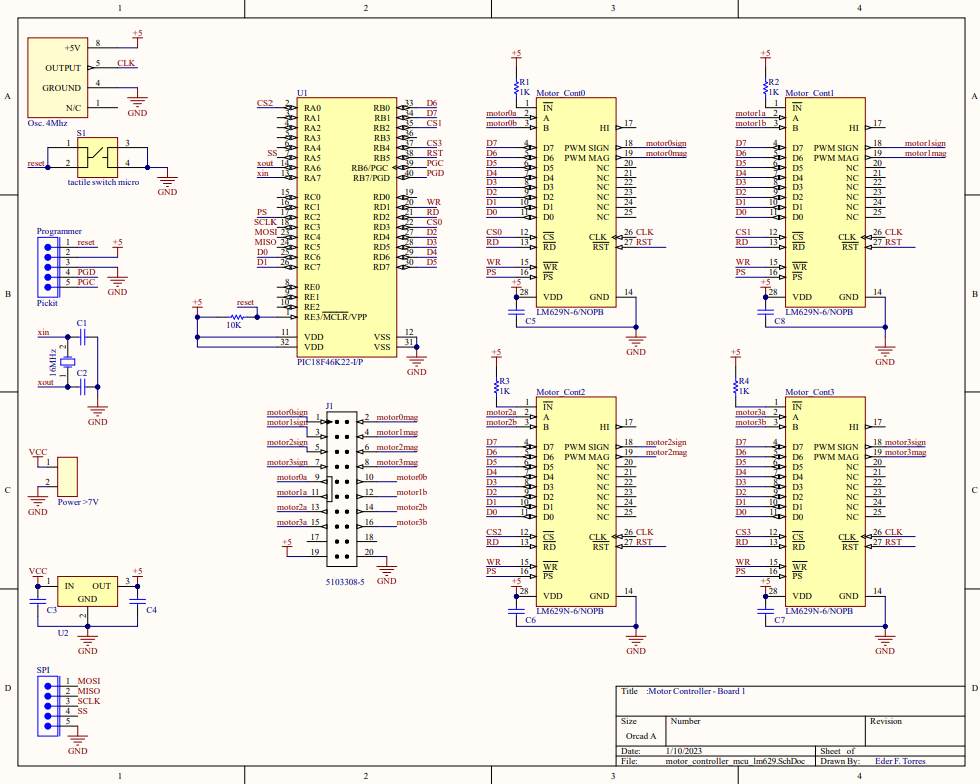

該板上的微控制器分別向每個LM629發送命令，系數和軌跡。這里只顯示了兩個，因?yàn)槟壳笆褂盟鼈兊捻?xiàng)目只包含兩個電機，可以再增加兩個來控制總共4個電機LM629。LM629發送PWM和信號通過h橋的2x10引腳連接器發送到模擬板(第二板)。通過相同的連接器，正交編碼器信號被lm629接收。

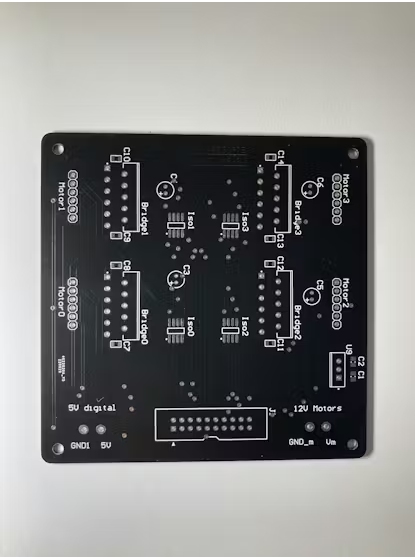

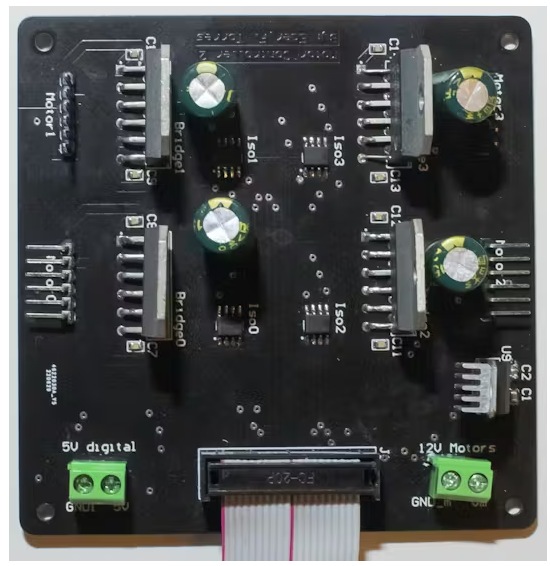

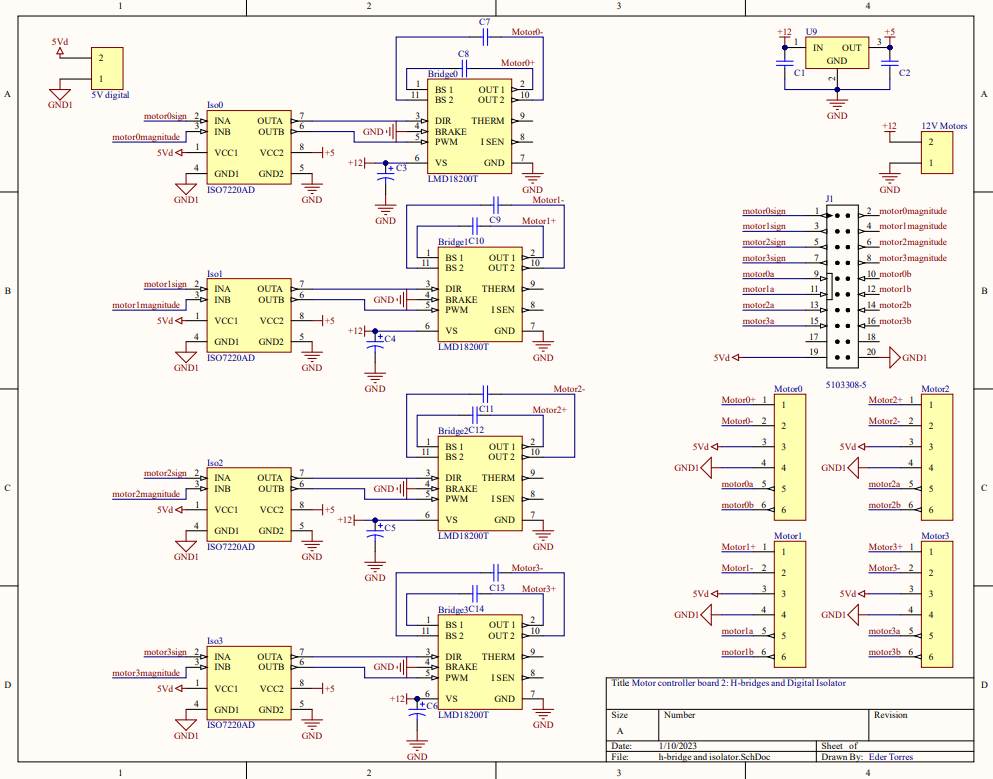

在模擬/功率電源板上，來自數字板的信號通過數字隔離器連接到h橋。使用數字隔離器可以實現兩個系統之間的通信，而不需要有一個共同點。電動機產生大量的電氣噪聲，這些電壓的下降和尖峰會導致數字元件(如微控制器、微處理器或其他具有低電氣噪聲閾值的數字系統)發生故障，這就是為什么該電動機控制器方案設計使用數字隔離器。

模擬/電源板通過上面提到的2x10連接器接收信號幅度信號，以及5V和數字地為正交編碼器和隔離器的數字端供電。

為了實現完全隔離，必須使用兩種不同的電源，在我的項目中，我使用了兩個單獨的電池。

編譯微控制器的代碼

要為MCU編譯代碼，請遵循以下步驟：

?下載上面提到的存儲庫

?將ZIP文件的內容解壓縮到路徑名不包含太多字符的地方，例如C：驅動器的根目錄

?打開MPLABX(如果必須安裝，請確保也安裝了XC8編譯器)

?在工具欄上，單擊File-> Open Project

?導航到解壓zip文件內容的位置

?打開文件夾，點擊項目，點擊“打開項目”

?一旦項目打開，您可以瀏覽源代碼并根據您的需要修改它。

?在工具欄上轉到Production->Clean and Build Project

編譯器應該生成一個"。十六進制”文件?？梢杂脕韺纹瑱C(jī)進行編程。

單片機編程

要對微控制器進行編程，請確保微控制器以5V通電，并且Pickit 3編程器連接到“編程器”頭引腳。

?在工具欄中，轉到生產->制作和程序設備

?將彈出一個MPLABX警告窗口，提醒您確保連接的芯片與項目中選擇的芯片相同，并且電壓為推薦的電壓。單擊OK。

結論

這個項目可以適應任何需要高精度電機控制的項目，步進電機不是一個選擇。它還使用現成的部件來完成此目的，因此已經完成了大部分測試和調試。如果解決方案是在另一個MCU的軟件中實現PID或在FPGA的硬件中實現PID，則仍然需要進行大量的測試和調試。

我編寫的庫很容易移植到其他體系結構中。
