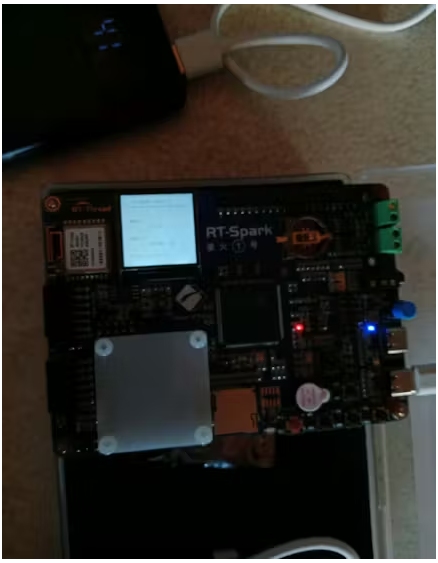

我們的項目是一個實時溫濕度監測系統，使用STM32微控制器，AHT21溫濕度傳感器和帶有8080并行接口的ST7789液晶顯示器構建。

系統通過AHT21傳感器連續測量周圍環境的溫度和濕度。STM32不使用內置庫，而是通過定制軟件I2C(位敲擊)驅動程序與傳感器通信，從而完全控制時序和數據傳輸。

當測量被觸發時，STM32向AHT21傳感器發送所需的命令，并等待傳感器完成其內部轉換。在接收到原始數據字節后，微控制器處理并將其轉換為可讀的溫度(°C)和濕度(%)值。

計算值然后實時顯示在LCD屏幕上。顯示器使用8位8080并行接口，由定制的STM32 LCD驅動程序驅動，該驅動程序以兩個8位傳輸方式發送16位RGB顏色數據。這允許快速和平滑的屏幕更新，而不依賴于外部圖形庫。

系統每秒刷新傳感器讀數，提供穩定、準確的環境數據。實現了一個輕量級的自定義GUI和位圖字體渲染器，以清晰有效地顯示值。

步驟1 -引腳映射和硬件配置

在編寫任何代碼之前，第一步是仔細分析RT-Spark (STM32F407)引腳，并了解外部組件如何連接到微控制器。

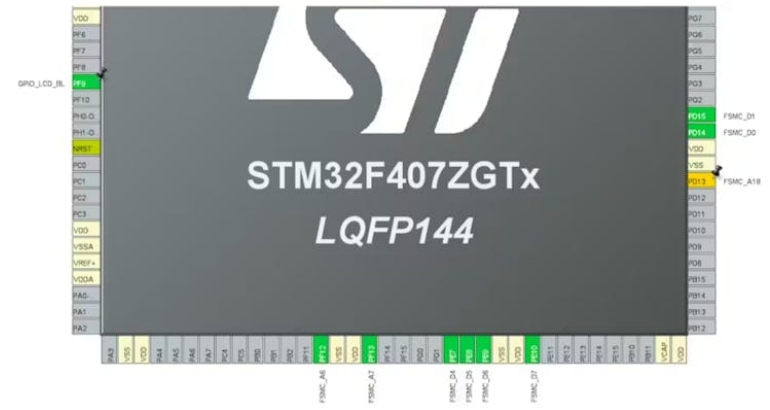

上圖顯示了在STM32CubeMX中配置的STM32引腳分配，突出顯示了用于AHT21傳感器和ST7789 LCD顯示器的引腳。

?AHT21傳感器連接(軟件I2C)

?PE0→AHT21_SDA(數據線)

?PE1→AHT21_SCL(時鐘線)

這些引腳配置為開漏GPIO輸出，以實現基于軟件的I2C(位敲打)接口。這允許完全控制I2C時序，而不是使用硬件I2C外設，這對于學習和調試低級通信非常有用。

?LCD接口(FSMC - 8080并行總線)

?ST7789 LCD采用8080式并行接口，通過STM32的FSMC(柔性靜態存儲器控制器)連接。

?FSMC數據總線(LCD - 8位模式)

LCD顯示器以8位并行方式使用FSMC(柔性靜態存儲器控制器)連接。

?Pd14→fsmc_d0

?Pd15→fsmc_d1

?PD13→FSMC_A18用作LCD的控制/地址線(通常映射為RS / DC)

步驟2 -驅動程序?qū)崿F(xiàn)

編寫自定義驅動程序來控制傳感器和顯示器，而不使用外部庫。

?液晶驅動程序

?支持8位FSMC傳輸

?將16位RGB565顏色數據拆分為兩個8位寫入

?包括自定義繪圖、文本和位圖字體函數

LCD驅動支持8位FSMC傳輸拆分16位RGB565顏色數據為兩個8位寫入包括自定義繪圖，文本，和位圖字體功能

?AHT21司機

?實現軟件I2C協議(Start, Stop， ACK, Send/Read)

?發送測量命令并讀取原始傳感器數據

?將原始值轉換為溫度(°C)和濕度(%)

AHT21 driver實現軟件I2C協議(Start, Stop， ACK, Send/Read)發送測量命令，讀取原始傳感器數據，將原始值轉換為溫度(°C)和濕度(%)

步驟3 -系統集成和測試

所有驅動程序都集成在main.c中，以創建一個完整的工作系統。

?每秒讀取傳感器數據

?移動平均濾波器平滑溫度和濕度值

?處理值實時顯示在LCD上

?心跳像素確認系統正在運行

?如果通信失敗，錯誤處理將復位傳感器

步驟4 -實時數據處理和顯示

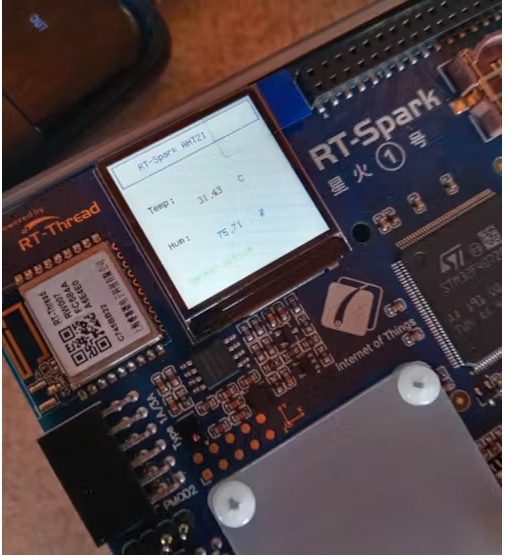

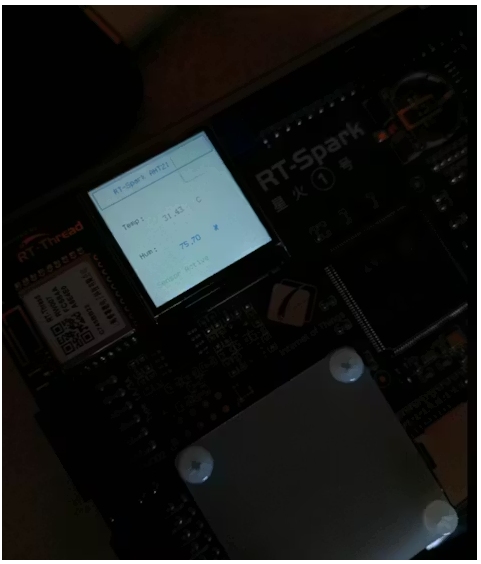

上圖顯示了系統的運行情況，在ST7789液晶顯示器上顯示實時溫度和濕度讀數。STM32每秒持續與AHT21傳感器通信，應用移動平均濾波器平滑數據，并實時更新屏幕。

?溫度以紅色顯示，單位為℃。

?濕度以藍色顯示，單位為%。

角落里閃爍的小像素充當心跳指示燈，確認主程序循環正常運行。

如果傳感器讀取失敗，則短暫顯示錯誤消息(“read Err”)，STM32自動重新初始化傳感器以保持連續運行。

這一步演示了硬件、驅動程序、過濾和顯示的集成，展示了系統如何提供穩定、可讀和實時的環境數據。

本文編譯自hackster.io
