在最近的教程中，我們討論了基于PT2258的6通道音調控制器。我用它作為放大器的前置放大器，并通過網絡服務器上的ESP控制所有6個通道。今天我們有PT2315，一個雙通道數字音頻處理器。它是一個功能齊全的DSP控制：音量，低音，高音和平衡。還提供了響度功能，以最少的外部組件構建具有最高性能和可靠性的高效電子音頻處理器。

所有功能都可以使用I2C總線進行編程。引腳分配和應用電路進行了優化，便于PCB布局和音頻應用的成本節約優勢。PT2315封裝在20引腳DIP/SOP中，引腳對引腳兼容TDA7315，性能與后者非常相似。雖然全數字系統可能有一些缺點，因?yàn)橐磺卸际腔谝粋€(gè)集成電路和一些外部組件，工作的靈活性與這個系統在業余愛好者端減少。

這種類型的IC用于環繞聲類型的東西，這里有兩個通道的音量，我們也可以控制均衡器。您將看到我們?nèi)绾沃谱髯远x均衡器模式并在web服務器上部署所有內容。PT2315列出的一些特性如下：

?最少的外部元件

?高音和低音控制

?響度函數

?輸入/輸出外部降噪系統/均衡器

?2個獨立揚聲器控制平衡功能

?獨立靜音功能音量控制1.25dB/步

?低失真

?低噪聲，直流步進，I2C總線微處理器接口控制

?引腳對引腳兼容TDA7315

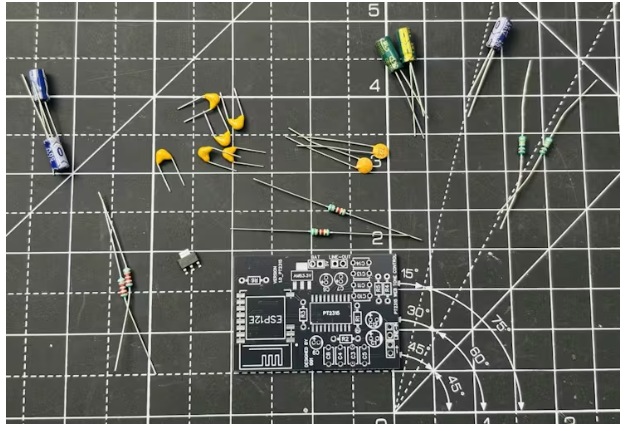

組件要求:

?PT2315

?ESP12E / ESP8266

?2.2uf/47uf/10uf電解電容器

?2.7nf/100nf陶瓷電容器

?2.2 k / 5.6 k / 10 k電阻

?3.3V AMS1117穩壓器

?一些引腳頭

?5V電源

線路圖:

我參考了數據表中給出的電路。在這里，您可以看到IC有2個通道。我們需要2個輸入和2個輸出。輸入直接饋電，不參考地，但在信號路徑中使用2.2 μF耦合電容。輸出電阻和耦合在一起就像一個濾波器。因?yàn)殡娐肥枪潭ǖ?，唯一的控制輸入到IC是I2C總線，允許我們連接任何微控制器。

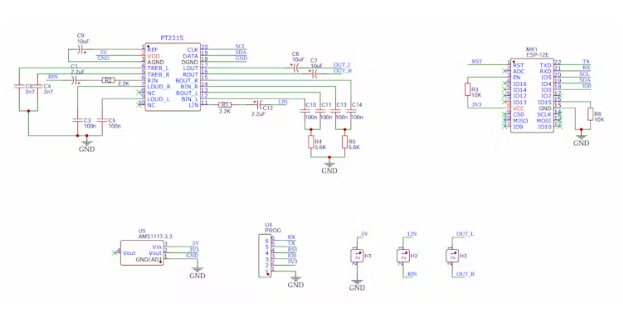

現在，這是我用于IC的電路圖。由于我們只有一個I2C總線，ESP8266支持該協議，并且它具有Wi-Fi，因此我們可以利用這些功能。有很多修訂版，你會發現在互聯網上使用相同的代碼和庫為這個DSP。但是現在有了這個微控制器和web服務器，我們省去了很多組件。無需在屏幕上打印數據，無需外部按鈕。然而，總是有一個選項這樣做，因?yàn)榇蠖鄶?shù)微控制器的gpio是可用的。

PCB設計:

我想保持系統最小，原因是在同一電路板上有模擬和數字部件，數據通過SCL和SDA線傳輸。音頻頻率不高，但我們應該遵循適當?shù)闹笇?dǎo)方針。最好的辦法是把這些數字信號從模擬信號中分離出來，用地平面把它們包圍起來。

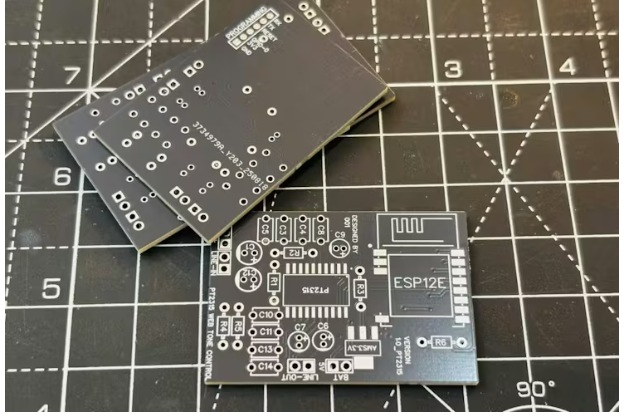

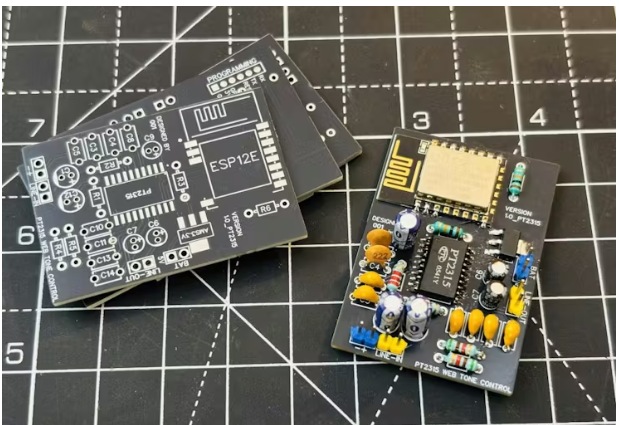

對于組裝，因?yàn)槲抑饕褂玫氖荰HT組件，可以手工焊接，此外，只有ESP8266, 3V3穩壓器和PT2315使用SMD焊盤，在那里你可能會遇到一些問題。盡管如此，我總是建議先焊接SMD，然后移動到tht，最后到頭部部分。這樣，用最少的時間和精力，你可以焊接這塊板。所有到FILES: GERBER/BOM/CPL的鏈接在這里。

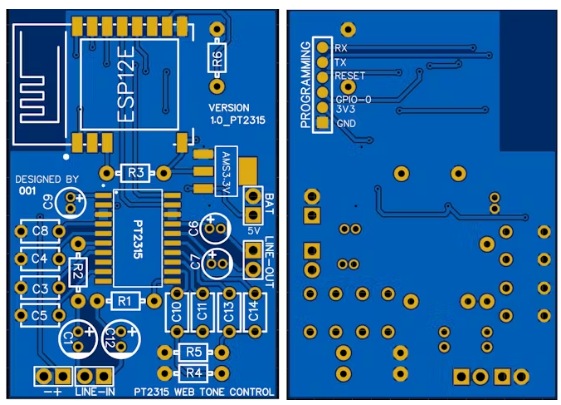

在設計中也是如此;我在兩層上都使用地面填充，這可以通過過孔和地面縫線連接。此外，LDO位于中間，為ESP8266供電，而所有其他系統都以5V運行。如果使用的電源是SMPS，信號可能會受到干擾，因此嘗試使用電池或具有EMI屏蔽的良好電源適配器來降低整體噪音。PCB在底層具有編程頭，其中所有連接都與另一個ESP8266連接，允許進行編程。要查看分步編程教程，請參考此鏈接。

將項目帶到下一個層次-使用JUSTWAY

沒有合適的外殼和音頻電路的電子產品根本無法工作。是的!因?yàn)闉榱吮ＷC系統的可用性，我們需要一個合適的3D套管。JUSTWAY幫助你把你自己做的項目變成一個高質量的原型，感覺和看起來像一個真正的產品，準備好進入市場。他們做什么：

?快速原型

?數控加工(鋁6061 /不銹鋼304)

?鈑金加工

?注塑

?聚氨酯澆鑄

?3D打印(SLA & HPA-PA12)

只需4個簡單的步驟即可訂購：在JUSTWAY.com上傳您的CAD文件，選擇材料并完成，然后在3D中預覽您的模型并下訂單。

代碼:

我們可以通過Arduino對ESP進行編程。在我的個人資料中已經分享了一個完整的教程。在這段代碼中，我們使用了基本的Arduino庫。這些庫可以從庫管理器下載，位于Arduino IDE的Tools菜單下。圖書館是負責設置WiFi的機構。

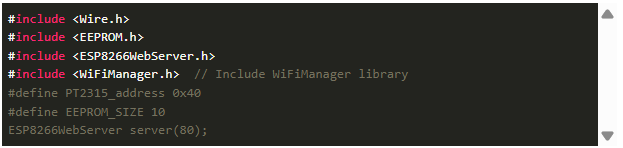

這里給出了I2C的地址，您可以從可編程地址中選擇一個。因?yàn)槲业挠布菍ｉT(mén)根據這個設計的，所以使用相同的。

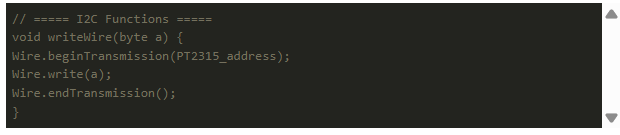

完整的代碼如下所示，我正在使用這個音調控制器。上面共享的部分是I2C傳輸，它將數據發送到PT2315。編程以一種不需要外部庫的方式完成，并直接從數據表中提取，使工作過程最小化且快速。

Web服務器設置：

它是編程部分的html編碼部分，其中實現了所有GUI和I2C邏輯。將代碼上傳到ESP后，打開手機WiFi連接AudioConfigAP。

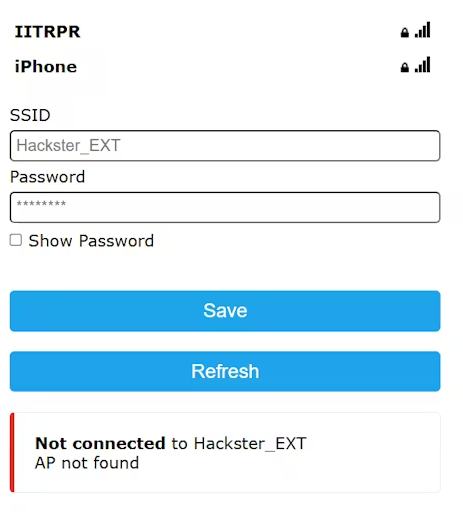

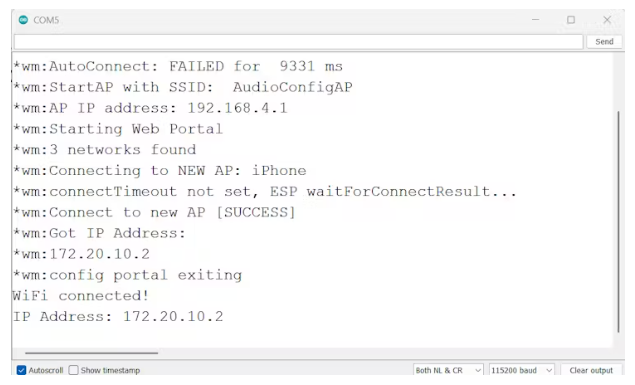

它會打開一個網絡服務器，你可以通過它連接到該范圍內可用的WiFi。連接成功后，串口監視器顯示連接成功信息。

連接網絡：

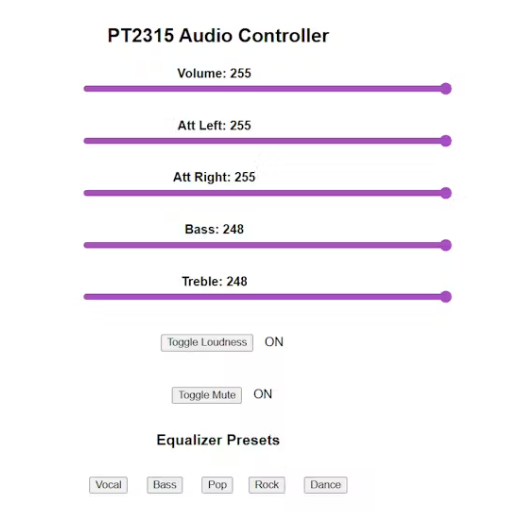

最后給你一個IP地址。在連接到同一網絡的瀏覽器中打開這個IP后，你會看到這樣的界面：

服務器GUI:

流行噪音:

當打開系統時，由于線路干擾，這種噪聲可以進入系統。當更改web服務器上的設置時，如果您使用的放大器沒有正確的輸入電路，可能會出現POP問題。將tweeter與這個系統一起使用是一個糟糕的想法，但我只將它們對齊，因此將它們配對。

關閉:

它只是一個音調控制器，但有趣的是2通道與所有的均衡器模式，都可以通過服務器控制。文件代碼和PCB已經測試過了，過程也在上面的視頻中分享了。如果你喜歡這個概念，請?jiān)谙旅嬖u(píng)論更多的想法，并檢查Justway 3D打印和成型服務。

本文編譯自hackster.io
