2025年12月17日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于KEC電機驅動器的高效電源解決方案。

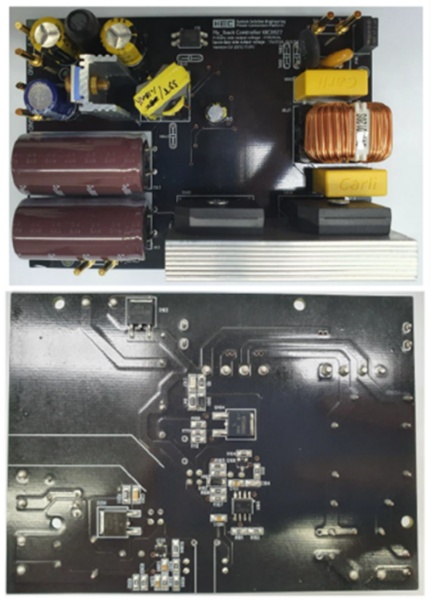

圖示1-大聯大友尚基于KEC產品的高效電源解決方案的展示板圖

隨著電機在各類電子設備中的普及，對為其供電的小功率開關電源(SMPS)提出了更高的要求：不僅需要在220V寬輸入電壓范圍內穩定工作，還必須實現低待機功耗、高轉換效率及全面的保護功能。針對此挑戰，大聯大友尚推出的基于KEC電機驅動器的高效電源方案，為工程師快速開發高性能產品提供了理想的參考設計。

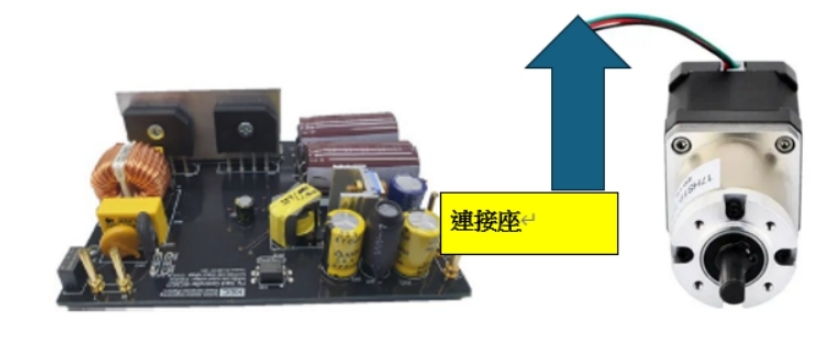

圖示2-大聯大友尚基于KEC產品的高效電源解決方案的場景應用圖

KIC3927是KEC旗下一款集成準諧振電流模式的PWM+PFM控制器，可用于非隔離反激式轉換器，通過創新的多模式控制策略突破性能瓶頸。該方案提供三級輸出：初級側輸出310V/0.5A用于電機驅動，次級側輸出12V/0.6A和5V/0.5A為MCU供電。

KIC3927的優勢在于智能模式切換機制：在重負載條件下，KIC3927在QR模式下工作，以減少開關損耗;在高線路輸入電壓下，它在固定頻率(55kHz)CCM模式下工作;在中等負載或輕負載條件下，它以QR+PFM模式工作，以提高轉換效率。為了在空載情況下將功耗降至最低，芯片進入突發模式以降低待機功率。此外，KIC3927集成了過流保護、過載保護、輸出過壓保護、VDD過壓和欠壓鎖定等綜合保護功能，以防止異常情況發生。

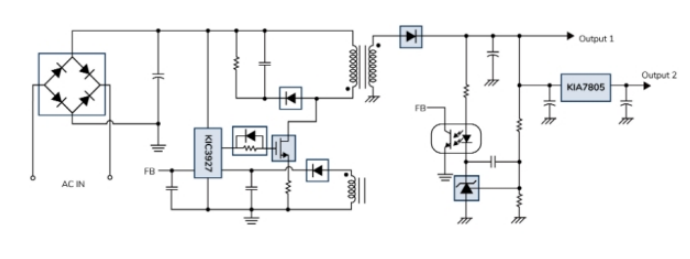

圖示3-大聯大友尚基于KEC產品的高效電源解決方案的方塊圖

憑借優化的多模式控制架構與智能調制策略，方案成功解決了小功率開關電源在寬負載范圍內的能效平衡難題。方案為工業控制、消費電子等領域的電機、MCU及柵極驅動器電源設計提供了經過全面驗證的參考標準。其展現的高性能與高可靠性特點，結合KIC3927控制器優異的綜合性能，將顯著縮短工程師的研發周期，助力快速開發符合現代能效標準的新一代開關電源產品。

核心技術優勢：

? 高性能多模式控制;

? 寬輸入電壓范圍220VAC;

? 高效率;

? 快速線路/負載瞬態補償;

? 通過QR+PFM在輕負載下實現高性能;

? 過壓保護;

? 過流保護;

? 自動恢復過載保護;

? 自動恢復輸出短路保護;

? 斷電保護;

? 帶有FOCP的次級繞組短路保護。

方案規格：

? 輸入電壓：220VAC;

? 輸入電壓低壓：85VAC;

? 輸出電壓：當輸入電壓為220VAC時，輸出電壓為310VDC/0.5A;

? 輸出電壓：在無負載條件下為12VDC，滿載條件下為0.6A=12VDC;

? 輸出電壓：在無負載條件下為5VDC，滿載條件下為0.5A=5VDC;

? 12V的最大輸出電流：0.6A;

? 5V的最大輸出電流：0.5A;

? 輸出功率：10W;

? 滿載條件下的工作頻率：55kHz;

? 系統效率：在110VAC和滿載條件下為60%，在220VAC和滿載條件下為60%;

? 電路板尺寸：80mm×110mm。
