這個項目的重點是建立一個簡單但功能強大的嵌入式系統，測量環境條件并實時顯示它們。使用RT - Spark開發板作為主控制器，系統從AHT21數字傳感器讀取溫度和濕度數據，并將結果輸出到板的LCD模塊。

它是如何工作的?

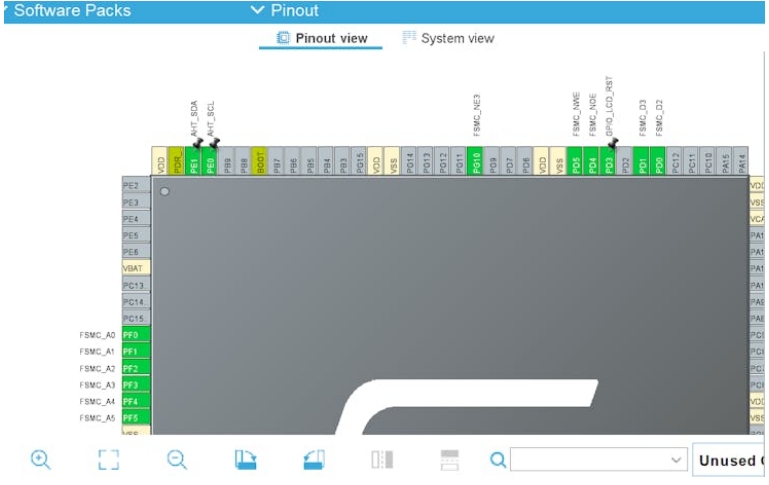

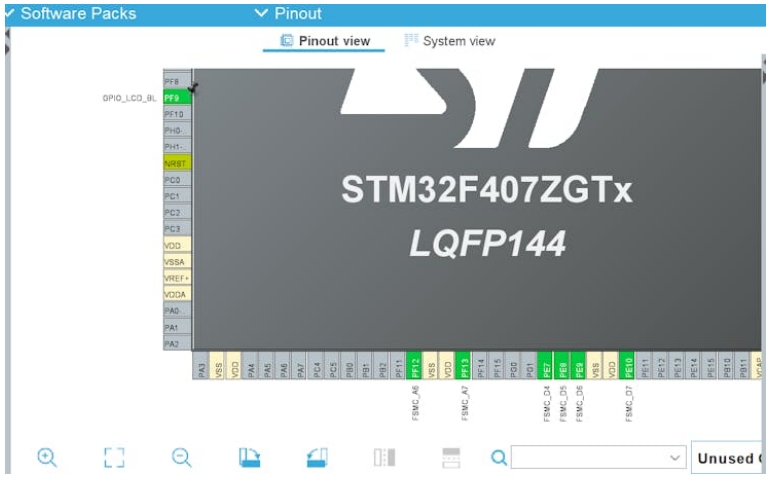

1. 配置微控制器引腳和外設

首先，設置系統所需的所有硬件：

?用于LCD背光，LCD復位和AHT21傳感器的I2C線的GPIO引腳

?FSMC(靈活靜態存儲器控制器)使用8位數據總線與LCD通信

?系統時鐘使微控制器運行在一個穩定的頻率

這確保了RT - Spark板可以與LCD和AHT21傳感器進行物理通信。

2. 初始化LCD并繪制用戶界面

使用LCD驅動庫：

?打開并清除LCD

?繪制邊框和標簽(“Temp：”，“Hum：”等)

為實時更新準備屏幕

通過這樣做，項目現在是干凈的，并具有可讀的顯示布局。

總結

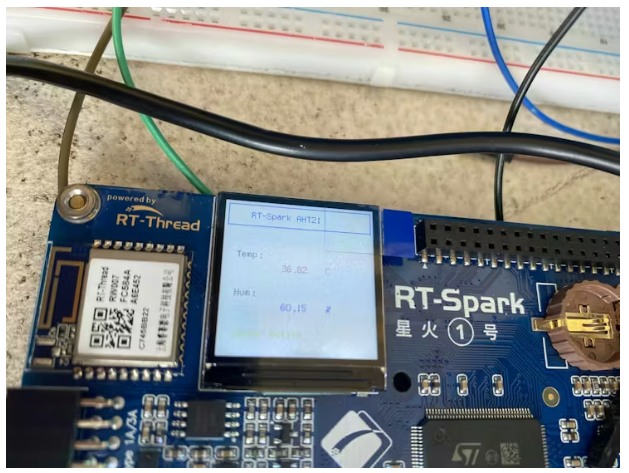

該項目首先通過配置微控制器的引腳和外設，然后設置LCD接口和初始化AHT21溫濕度傳感器來完成。一旦與傳感器建立通信，系統連續獲取溫度和濕度讀數，應用濾波技術穩定和驗證數據，并將處理后的值實時顯示在LCD上。該工作流強調了外部庫的成功集成、有效的硬件配置、可靠的傳感器數據處理以及完全可操作的嵌入式應用程序的開發。

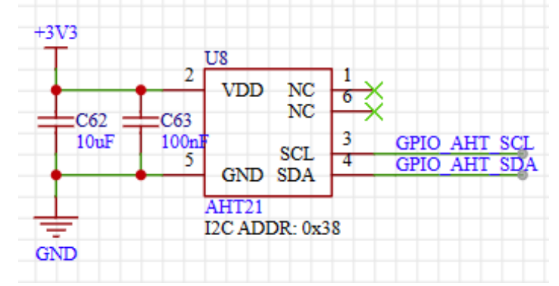

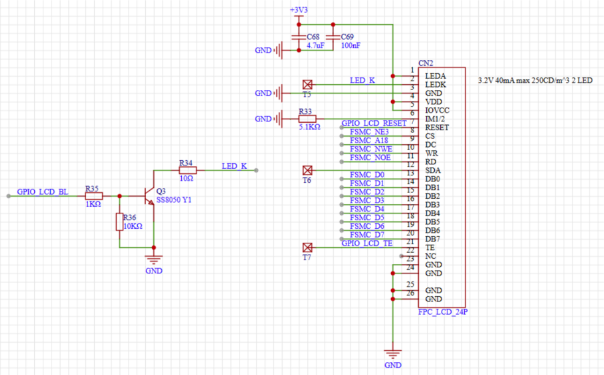

接線圖

本文編譯自hackster.io
