中國上海，2025年12月18日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出一款專為視覺檢測中使用的線陣相機[1]開發的縮小圖像型[2]CCD[3]線性圖像傳感器——“TCD2400DG”。該產品于今日起開始支持批量出貨。

集成線陣相機的圖像檢測設備(包括色選機)被廣泛應用于食品分揀和分級、異物的識別與剔除、再生塑料類型的識別以及工業產品劃痕或污漬的檢測等領域。

TCD2400DG是一款彩色CCD線性圖像傳感器，擁有三行圖像陣列，每行4096個像素，像素間距為7μm。每一行分別獨立識別紅、綠、藍(RGB)。其線速率(即每秒采集的行數)為22.7kHz，高于東芝目前用于圖像檢測設備的TCD2564DG(10.5kHz)。

圖像檢測設備能夠快速處理海量圖像數據，從而精確識別高速通過設備的物體。與TCD2564DG相比，TCD2400DG將讀取速度提高約兩倍，有助于提升圖像檢測設備的處理速度。

a. 東芝現有產品的配置示例 b. 新產品的配置示例

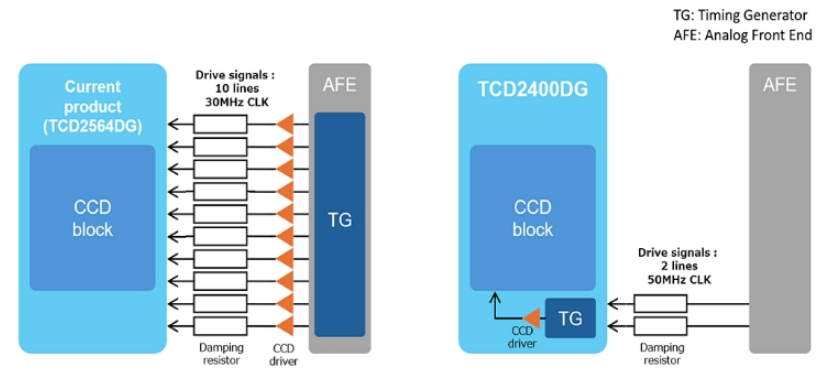

圖1：TCD2400DG與東芝現有產品驅動端子數量的對比

此外，新產品可采集高分辨率彩色圖像，無需拜耳(Bayer)元件陣列所需的顏色插值處理[4]。這一特性使其非常適用于需要即時判斷的彩色線陣相機應用。

圖2：拜耳元件陣列

該傳感器將東芝現有產品中外置的時序發生器電路[5]與CCD驅動電路[6]集成到該傳感器中，從而減少驅動CCD所需的信號線數量，并省去了外部CCD驅動電路。同時，也無需對信號進行嚴格時序調整，簡化布線工作并優化了系統開發流程。外部布線的減少有助于抑制高速運行期間產生的電磁干擾。

未來，東芝將繼續拓展線性圖像傳感器產品線，并致力于推動成像和傳感技術的進步，以支持多功能一體機的掃描儀和檢測設備等應用。

? 應用：

- 色選機

· 谷物和其他農產品的食品分選機

· 塑料顆粒和類似材料的工業產品分選機

- 檢測設備

· 卷材檢測(針對卷材、紙張、布料和薄膜等片狀材料)

· 印刷品檢測

? 特性：

- 高速線速率：22.7kHz(最大值)

- 圖像傳感元件數量：4096個(RGB三行獨立)，被廣泛應用于檢測設備

- 元件陣列由三條獨立的元件行組成(4096個像素×3行)，RGB各一行，可直接采集高分辨率圖像，避免因顏色插值處理造成的延遲

- 內置時序發生器電路和CCD驅動電路，有助于簡化系統開發并降低EMI

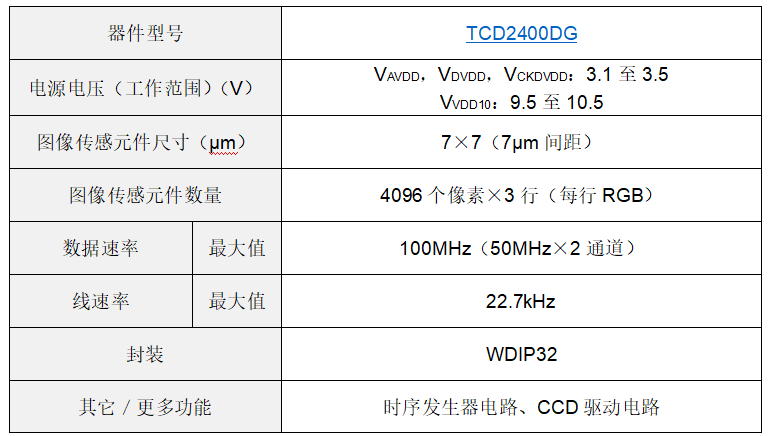

? 主要規格：

注：

[1] 一種通過逐行掃描被攝對象來生成圖像的相機。與一次捕獲整個“面”的現有面陣相機不同，線陣相機連續捕獲“線”，并在主體移動時構建完整的圖像。

[2] 一種通過光學鏡頭將圖像縮小并投射到CCD或CMOS圖像傳感器上的方法。

[3] 電荷耦合器件。

[4] 如圖2所示，R、G和B濾光片排列的插值處理機制，陣列的每個像素中缺失的顏色信息通過從周圍像素中補充來生成彩色圖像。

[5] 用于產生驅動線性圖像傳感器所需信號的電路。

[6] 用于放大線性圖像傳感器驅動信號的電路。
