手勢捕獲和“繪制模式”

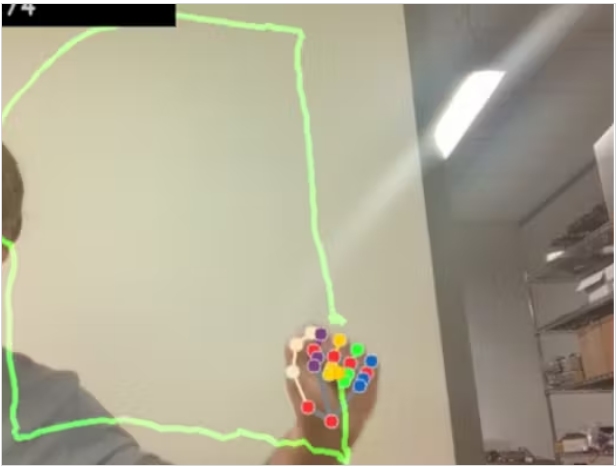

我們的項目從一個基于網絡攝像頭的手跟蹤界面開始，它把一個簡單的手勢變成了一個繪圖工具。使用MediaPipe，我們跟蹤一只手，并根據相對于手掌大小的指尖距離計算標準化的“開放性”分?jǐn)?shù)。當開放度低于拳頭閾值時，我們進入拳頭狀態，并開始以像素坐標記錄拳頭中心的二維路徑。當拳頭保持關閉時，我們只在拳頭移動了至少一個小的最小步時附加點，以避免噪音和重復。我們還通過在畫布覆蓋上繪制線段來渲染跟蹤，因此用戶可以確切地看到正在記錄的路徑。當用戶再次張開手(張開程度超過張開閾值)，退出繪制模式，完成繪制輪廓。

關鍵點提取和路徑排序

輪廓確定后，我們通過檢測路徑上的關鍵特征，將繪制的筆畫轉換為一組穩定的路徑點。我們將折線光柵化為二進制遮罩，并運行g(shù)oodFeaturesToTrack (GFTT)來找到代表整體形狀的角和突出點，而無需傳輸每個原始痕跡樣本。由于GFTT可以返回聚類檢測，我們應用簡單的基于半徑的非最大值抑制，因此最終的航點集在整個行程中分散。接下來，我們通過將每個檢測到的點投影到原始折線上，并根據它們沿路徑的距離參數對它們進行排序，從而按照正確的行程順序?qū)@些關鍵點進行排序。這一步很重要，因?yàn)樘綔y(cè)器本身并不知道哪個點是“第一個”還是“下一個”，發送無序的點會產生不穩定的運動。結果是一個路徑點的有序列表，它們遵循路徑繪制的相同方向。

標準化，縮放和網絡傳輸

在傳輸之前，我們將有序的像素路徑點轉換為機器人友好的坐標(以米為單位)，并確保它們適合有界的工作空間。我們平移整個路徑，使路徑點0成為原點(0,0)，我們可以選擇翻轉y軸，因?yàn)橄鄼C(jī)坐標向下增加，而機器人/世界坐標通常向上增加。然后，我們統一縮放平移路徑，使最大絕對坐標位于±1.25米內，保證機器人不會被命令超出預定范圍。最后的輸出被打包成一個標準的64-float有效負載，代表最多32個(x,y)點;如果生成的點較少，我們用零填充其余的點(用作嵌入側的“停止”哨兵)。我們通過TCP將有效負載傳輸為8個數據包，每個數據包有8個浮點數，由開始和結束字節組成，并且我們故意在數據包之間添加短延遲以保持嵌入式接收器的穩定。這給了機器人一個完整的、一致的路點列表，它獨立于相機分辨率或繪圖比例。

嵌入式接收、路點存儲和后續控制器

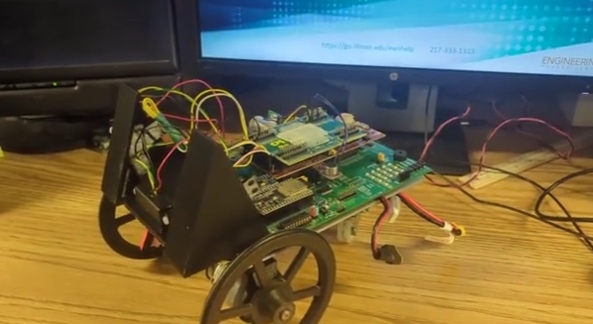

在嵌入式系統上，每個傳入數據包更新八個接收浮點數，我們將這些浮點數視為每個數據包的四個(x,y)路點對。當數據包到達時，我們填充一個全局robotdest[]數組并增加計數器，直到我們接收到所有64個路點，此時我們通過設置wp_rx_done = 1和重置statpos = 0從“等待”模式切換到“跟隨”模式。在等待完整的集合時，機器人只是保持位置在(0,0)，這樣它就不會過早地移動部分?jǐn)?shù)據。一旦跟隨開始，我們的控制循環就會反復調用xy_control(…)函數，該函數接受機器人的估計(x,y，偏航)狀態，并輸出指向當前航路點的前進速度參考和轉彎率命令。當控制器報告到達當前路徑點時，我們前進到下一個索引，并在到達恰好為(0,0)的路徑點時停止，由于Python填充方案，它充當了一個明確的路徑結束標記。停止后，我們繼續指揮最后的航路點作為等待位置，這樣機器人就可以穩定下來，而不是漂移。這種端到端管道讓繪制的手勢路徑成為機器人可以自主遵循的安全、有界、有序的路點計劃。

本文編譯自hackster.io
