高壓電源通常被理解為能夠產生幾千伏，甚至幾十千伏和幾百千伏電壓的設備。大多數情況下，這些電源在輸出時提供一定的電壓。當用高壓進行實驗時，我們幾乎總是需要一個可變值的產生的高壓。有幾種方法可以實現這一點，在這個項目中，我將嘗試在一個設備中實現和解釋所有這些方法。當然，我會盡量使設備盡可能簡單，同時不使用昂貴和難以找到的組件。

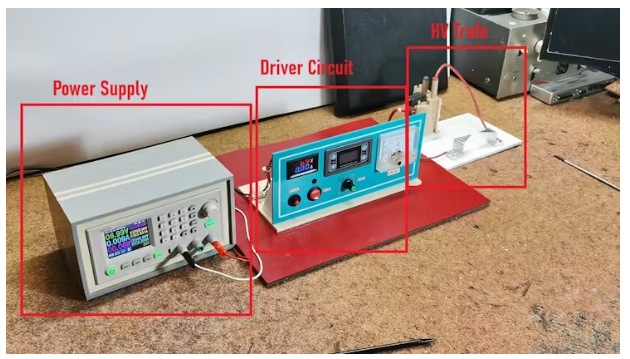

一般來說，這種裝置由三個獨立的部分組成：

?直流電壓輸入源(通常電壓為10至60伏，并能提供3A或更大的電流)

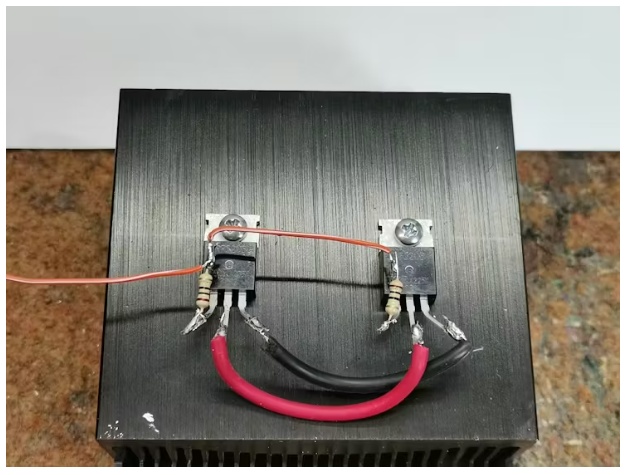

?然后是主要部分，這是一個高壓發生器，或者說是一個驅動高壓變壓器的驅動器-它是一個具有一定頻率和占空比的矩形信號發生器，其輸出端有一個功率MOSFET，安裝在一個大型散熱器上。

?以及產生高壓的高壓(反激)變壓器，它可以是直流或交流的。

本項目由PCBWay贊助。不要錯過11月28日至12月31日的PCBWay圣誕大促銷。獲得免費的圣誕優惠券和兌換或檢查價值的促銷代碼。您也可以開始與PCB訂單只有5美元。3D打印和CNC加工高達50%的折扣，并在PCBWay商店特別銷售!PCBWay擁有所有服務，以最優惠的價格創建您的項目。

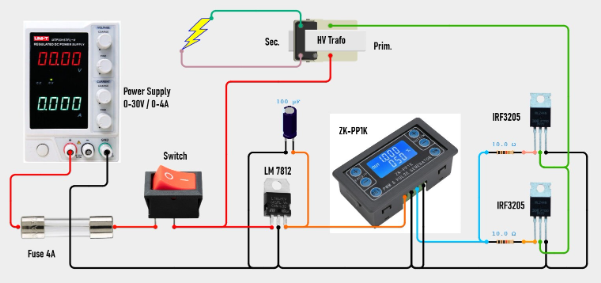

在這個項目中，我將把我的大部分注意力集中在制作驅動電路上，這實際上是最復雜的。讓我從單獨描述這些組件開始。

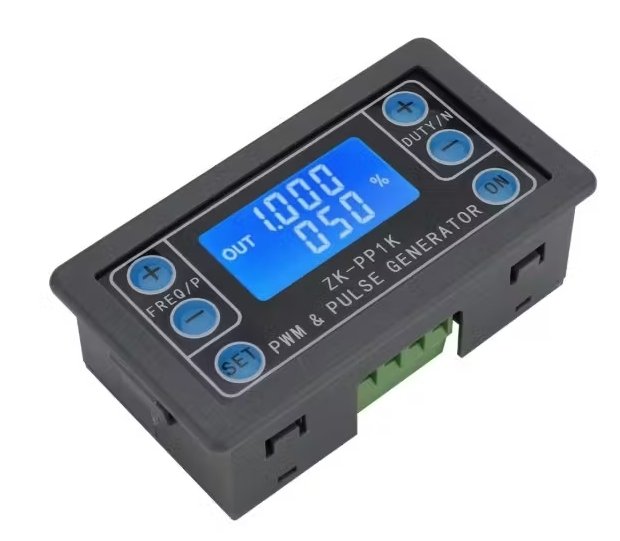

-驅動電路的核心是具有可調頻率和占空比的廉價方波發生器。這個非常有用的——我也稱之為神奇的——模塊負責整個電路的穩定性和多功能性。

在這個項目中，我將把我的大部分注意力集中在制作驅動電路上，這實際上是最復雜的。讓我從單獨描述這些組件開始。

-驅動電路的核心是具有可調頻率和占空比的廉價方波發生器。這個非常有用的——我也稱之為神奇的——模塊負責整個電路的穩定性和多功能性。

?在發生器的信號輸出端有一個電位器，用它可以連續調節所產生信號的幅度。

?在低壓電源的輸入端，有一個自動保險絲，在驅動器發生故障時跳閘，很可能是mosfet燒毀。

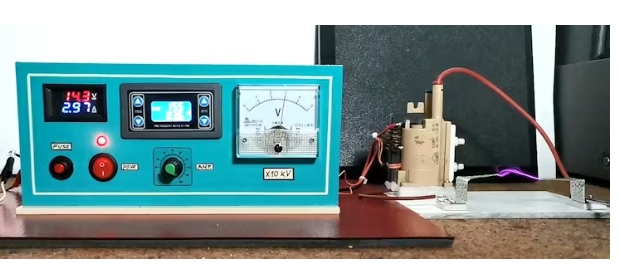

?還有一些可選的組件，可以幫助我們更好地監控設備，這些組件是輸入端的小伏安計，以及一個模擬儀器，可以近似表示輸出高壓的值。

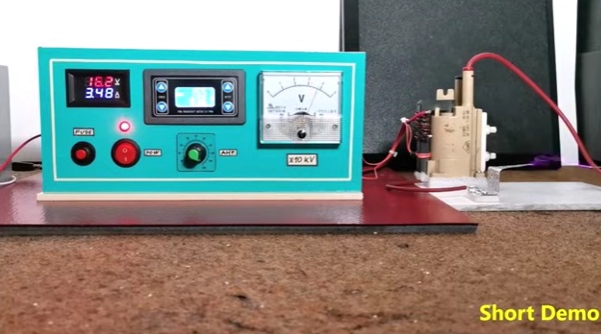

現在讓我們看看該設備在實際條件下是如何工作的。在輸入，我最初帶來12V和電流限制為2A。在輸出端，我連接了一個來自舊CRT顯示器的反激變壓器，在其核心上我繞了一個由7個繞組組成的初級繞組。這里我們需要進行實驗，因?yàn)樵诓煌吞?hào)的變壓器中，實現最高效率的繞組數是不同的?，F(xiàn)在我們啟動電源，一個火花應該出現在變壓器的二次。如果沒有火花或者火花很小，并且電流不超過2A(保護不開)，我們需要選擇不同頻率和占空比的發電機。事實上，根據高壓變壓器的型號，占空比應在30至45%的范圍內，頻率應從15至30千赫茲。在這種特殊情況下，對于這種流量，最佳效率的熱點是15KHz左右的頻率和36%的占空比。

接下來介紹了連續精確調節輸出高壓的方法。

-第一種也是最簡單的方法是，正如你可能猜到的那樣，通過改變輸入電壓來為設備供電。在這種情況下，發電機參數保持不變，電位器處于最大值，只有輸入電壓發生變化。我們將通過變壓器次級上火花的長度大致近似地計算電壓值。即使在低于6V時也開始產生火花，這是整個系統良好調諧和效率的標志。隨著輸入電壓的增加，產生的火花的長度，即高壓電壓也增加。

如果我們有機會，而不是包含開關電路的實驗室整流器，對高頻寄生信號敏感，最好使用標準變壓器和我們安裝Variac的經典整流器。通過變量調節一次電壓，我們也控制高壓電壓的值。

下一個稍微粗糙一點的調節方法是改變占空比值。在這種情況下，我們將輸入電壓設置為先前確定的最高電平，并將占空比從5%更改為約40%。

最后在信號發生器的輸出端有一個電位器來改變矩形信號的振幅。通過順時針移動電位器，輸出高電壓成比例地增加。

接下來，我將重復最后一種情況，但使用不同的變壓器和不同數量的初級繞組。

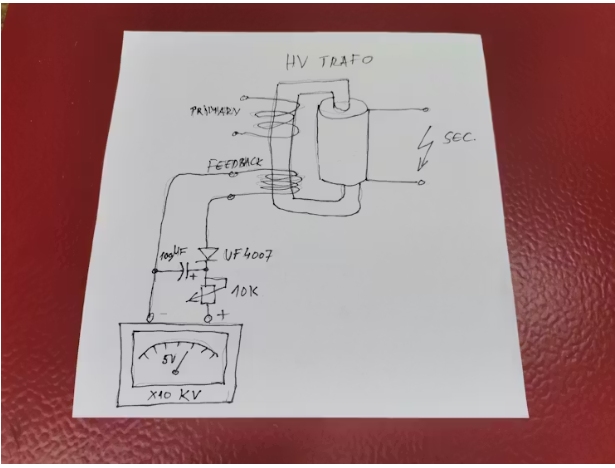

我想如果我們能直觀地近似出高壓的值那就再好不過了。所以我試著用一個小的模擬儀器做一個便宜的監視器。緊接著高壓變壓器的初級，我繞了幾圈絕緣線，直徑約0.5mm，然后通過整流器和5千瓦的微調電位器，我把兩端帶到模擬表，在我的情況下，范圍為0到5伏。原始的初級繞組在工作時通過磁芯產生磁通，因此次級繞組和附加反饋繞組中感應的電壓與該磁通的強度成正比。

這樣，通過測量反饋繞組上產生的電壓，我們就可以相對準確地確定二次繞組中感應的電壓，即HV。我沒有商用儀器或探針，所以我不能校準這個小量規，但至少我對電壓水平有一些粗略的了解。這種方法作為一種安全措施有很多優點，因?yàn)樗恢苯舆B接到高壓側，不需要高壓電阻，適用于交流或脈沖直流。

最后做一個簡短的總結：在這個項目中，我使用價格合理的元件構建了一個簡單而有效的可變高壓電源，為高壓實驗提供精確的控制。調諧頻率，占空比，或輸入電壓，以實現所需的輸出，使該設備成為任何電子愛好者的多功能工具。

安全提示：除非您熟悉高壓安全技術，否則請勿嘗試重新創建本視頻中顯示的實驗!即使超過60V的直流電也可能致命，即使交流電源電壓由于電容器中存儲的能量而斷開。我對電路造成的任何危險不負任何責任。要非常小心!!
