東芝推出適用于工業設備過流檢測的高速響應、I/O全范圍雙通道比較器(CMOS)
中國上海，2025年12月24日——東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出一款雙通道比較器(CMOS)——“TC75W71FU”。該產品具有高速響應和I/O全范圍(軌到軌)的特點，適用于工業設備[1]中的過流檢測。新產品于今日起開始出貨。
工業設備在電機驅動和電源電路中通常使用大電流，隨之而來的突發過流的風險可能引發損壞設備，導致生產線停工、甚至有安全隱患;因此，快速檢測和保護至關重要。與此同時，在不斷追求更高效率和產品小型化的過程中，電路可支持的電流和電壓范圍變窄，即使輕微的過流也會給電路帶來沉重負擔。這也進一步推動了對更快、更精確過流檢測技術的需求。
新產品的傳輸延遲比現有的TC75W56FU更小，低電平轉高電平最大為45ns，高電平轉低電平最大為30ns[2]。這使得設備在過流時能夠立即關斷，從而提高運行安全性。

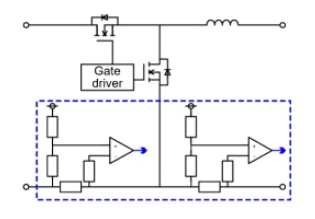

圖1：過流檢測電路示例
TC75W71FU的I/O電壓支持從最小(GND)到最大(Vcc)的全范圍輸入輸出電壓，簡化了設計。其最低工作電源電壓為1.8V，支持低壓運行。新比較器還具有推挽輸出[3]，信號上升和下降時間短，無需外部上拉電阻，并且可以保持穩定的電壓電平。
除了TC75W71FU之外，本次還推出增加遲滯性以強化抗噪能力的TC75W72FU，以及具有遲滯性和開漏輸出[5](能夠向與比較器電源不同的電壓域發送信號)的TC75W73FU[4]，并計劃于2026年2月開始量產。
未來，東芝將繼續開發有助于提高工業設備安全性和可靠性的比較器，并擴充產品陣容以滿足客戶的廣泛需求。
? 應用：
- 工業設備(工業機器人、UPS、光伏發電機、電源等)
- 消費類設備(家用電器、電源等)
? 特性：
- I/O全范圍
- 低電壓驅動：1.8V
- 高速響應：tPLH 45ns(最大值)，tPHL 30ns(最大值)(VDD=3.3V)

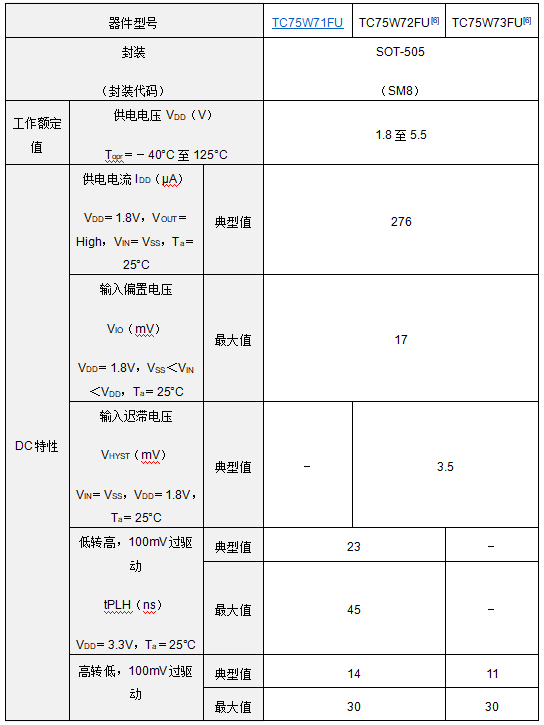

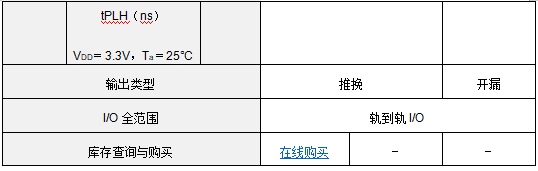

? 主要規格：
注：
[1] 工業機器人、發電機、不間斷電源(UPS)、變壓器等。
[2] 東芝現有產品TC75W56FU的傳輸延遲時間：在VDD=3V測量條件下，低電平到高電平的典型值為550ns，高電平到低電平的典型值為250ns。
[3] 推挽輸出：輸出電路包含兩個晶體管(一個位于電路頂部，一個位于電路底部)的配置，分別驅動高電平和低電平。
[4] 在VDD=3.3V測量條件下，傳輸延遲時間僅為30ns(高電平轉低電平)。
[5] 開漏輸出：輸出電路僅包含下方晶體管的配置，主動驅動低電平。
[6] 產品計劃于2026年2月開始量產。
