[導讀]納祥科技?xì)⒕镀鞣桨?，采用臭氧分解殺菌技術，集成臭氧發生器、按鍵、LED燈、電池、單片機、升壓IC及充電IC等關鍵組件，滲透力強，運行安靜低功耗。
冰箱、鞋柜等密閉空間易滋生細菌、產生異味，影響健康與物品保鮮。傳統物理吸附（活性炭）效果有限且需更換，而化學消毒劑有殘留風險。
為此，納祥科技本次的客戶案例——?dú)⒕镀鞣桨?，采用主?dòng)釋放臭氧（O?），實現無死角消殺與根源除味，高效便捷零耗材。
（一）方案概述

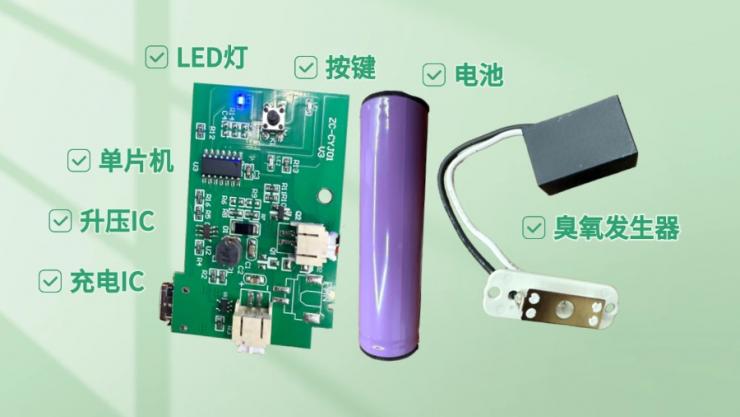

本方案的核心部件包括臭氧發生器、按鍵、LED燈、1200mAh電池、單片機、升壓IC與充電IC，額定功率僅2W 。
方案主要具備以下4個特點——
①高效環保：臭氧殺菌率>99%，無需更換濾芯或耗材
②多重保護：具備電壓、電流、溫度三重保護機制
③靜音節能：無風扇設計，運行安靜，功耗低
④多場景適配：切換循環工作模式，適配不同場景
（二）方案原理
本方案采用臭氧分解技術，通過釋放低濃度臭氧，氧化分解微生物細胞膜與異味物質。最終，臭氧還原為氧氣，無殘留和二次污染。
（1）電路控制
①單片機：接收按鍵指令，控制升壓芯片輸出頻率，調節臭氧產量
②升壓芯片：將3.7V電池電壓升至5V，驅動臭氧發生器
③充電芯片：支持過壓/過流/短路保護，充滿自動斷電
（2）交互機制
①單鍵多態操作
通過單鍵組合操作（雙擊/單擊/長按）集成開機、模式切換、關機功能，簡化按鍵布局；智能啟停策略使設備按需工作，電池壽命較傳統方案提升3倍以上。
★強力模式：雙擊按鍵開機進入強力模式，連續工作10分鐘后每30分鐘工作2分鐘
★智能模式：再按按鍵切換普通模式，連續工作5分鐘后每1小時工作1分鐘
★模式切換：開機狀態下單擊按鍵，即可循環切換模式
★關機模式：長按3秒關機，避免誤觸
②視覺反饋明確
★藍光 = 強力模式
★綠光 = 普通模式
★綠燈常亮 = 滿電
★紅燈閃爍 = 缺電/充電中
（三）功能模塊
①主控單元：?jiǎn)纹瑱C(jī)處理按鍵指令，控制工作模式與時長，并監測系統狀態
②電源模塊：充電IC+電池+USB充電，支持恒流/恒壓充電，熱保護防過熱
③人機交互：物理按鍵與 LED指示燈，提供模式切換與狀態反饋
④臭氧生成：陶瓷臭氧片在升壓電路驅動下產生臭氧
⑤技術參數：DC 5V，充電電流1A，額定功率2W
⑥升壓模塊：升壓IC驅動臭氧片，效率>90%
（四）方案演示
下面，我們將為你展示本方案——

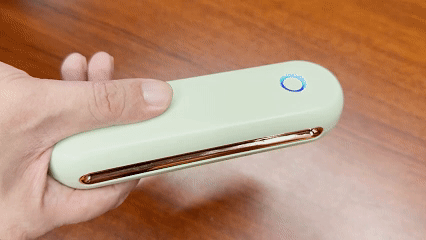

① 雙擊開機鍵進入強力模式（藍燈亮），單擊切換普通模式（綠燈亮）

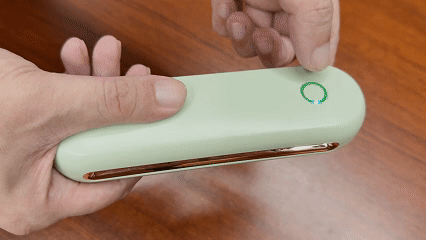

② 重復單擊按鍵，可循環切換強力模式與普通模式

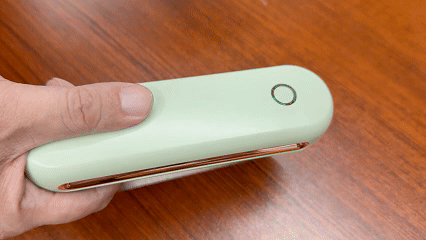

③ 長按3秒關機
（五） 方案總結
本方案采用高效臭氧發生技術，滲透力更強，可廣泛用于冰箱、鞋柜、衣柜、碗柜消毒及衛生間、寵物空間、汽車除味等場景，具備廣闊的發展前景。
我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
