UV消毒 vs 高溫烘干？納祥紫外烘干消毒方案如何平衡殺菌效率與低功耗設計
[導讀]納祥科技集烘干、消毒于一體的紫外線烘干消毒機方案，核心部件包括單片機、繼電器、開關電源芯片、開關電源變壓器、小風扇、發熱絲、紫外線燈管等，具備4種烘消模式
冬天、梅雨季節最怕什么？沒有干透的貼身衣物，最容易引起細菌繁殖，但傳統內衣護理效率低下且有衛生隱患，自然晾干耗時耗力，哪怕勉強陰干也會有一股怪味。
因而，針對用戶小件衣物的護理需求，納祥科技推出一款集高效烘干、深度消毒于一體的紫外線烘干消毒機方案，解決了私密健康與便捷生活的矛盾。
（一）方案概述
本方案的核心部件包括單片機、顯示屏數碼管，繼電器、開關電源芯片、開關電源變壓器、蜂鳴器、小風扇、發熱絲、LED燈、紫外線燈管，通過雙層熱風循環+UV紫外線實現烘消二合一，運行噪音≤40dB，配備雙物理按鍵（電源+模式鍵）及數碼管倒計時顯示。
方案主要特點——
?安全保障：NTC過熱保護，符合標準；
?超靜音：蝸殼風道+承風扇，運行噪音≤40dB；
?極簡交互：雙鍵操作+數碼管倒計時顯示，適老化設計零學習成本。
（二）方案原理
本方案采用雙層熱風循環+紫外線消毒：PTC發熱絲與小風扇形成恒溫?zé)犸L(fēng)，360°對流速干并雙散熱口排濕；烘干后深紫外LED自動照射10分鐘，破壞細菌中的DNA或RNA分子結構，干衣凈菌一步到位。
雙按鍵控制系統通過單片機預設四組程序——
?10數字顯示：模式1燈常亮，僅UV燈啟動，消毒10分鐘停，待機；
?30數字顯示：模式2燈常亮，烘干20分鐘后停止加熱，消毒10分鐘停，待機；
?60數字顯示：模式3燈常亮，烘干50分鐘后停止加熱，消毒10分鐘停，待機；
?180數字顯示：模式4燈常亮，烘干170分鐘后停止加熱，消毒10分鐘停，待機。
（三）功能模塊
?主控MCU：集成四模式時序控制與NTC溫度反饋算法
?電源管理：12V小風扇+ PTC發熱絲，實現恒溫?zé)犸L(fēng)循環
?消毒單元：深紫外LED燈管，脈沖驅動模式延長方案壽命
?交互界面：雙物理按鍵+三位數碼管倒計時顯示，4模式循環
?額定參數：AC 200-240V/50Hz，整機功耗≤100W（待機＜0.5W）
?安全防護：繼電器（控制發熱絲電源），PTC自限溫，異常自動保護
（四）方案演示

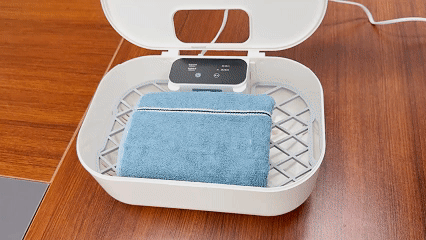

下面，我們將以毛巾為你展示本方案——
①將洗干凈的衣物放入，插入電源，單擊開關鍵
②可以按需選擇4種模式：快速消毒10Min、快速烘消30Min、烘/消1h、烘/消3h
（五） 方案總結
本方案以100W低功耗實現"烘干+消毒"二合一功能，細菌滅活率高，單次護理耗電低，特別適用于母嬰人群、差旅場景，尤其在潮濕季節或陰雨天，可快速烘干并消毒內衣、毛巾等貼身衣物。
