納祥科技恒溫暖杯墊方案外圍電路簡化技巧：低成本高可靠設計（附完整方案技術支持）
[導讀]納祥科技智能恒溫暖杯墊方案，采用AC-DC電源架構，通過電熱轉換與PWM調功技術靈活調溫，實現開關機及（40℃/50℃/60℃）三檔恒溫控制，整機外圍簡潔，省去BOM成本
比”多喝水“ 更貼心的是 ”多喝熱水“，但現代人工作忙，想喝水時水已涼，且目前常用的傳統保溫杯存在溫度衰減快、無法精準控溫等問題。

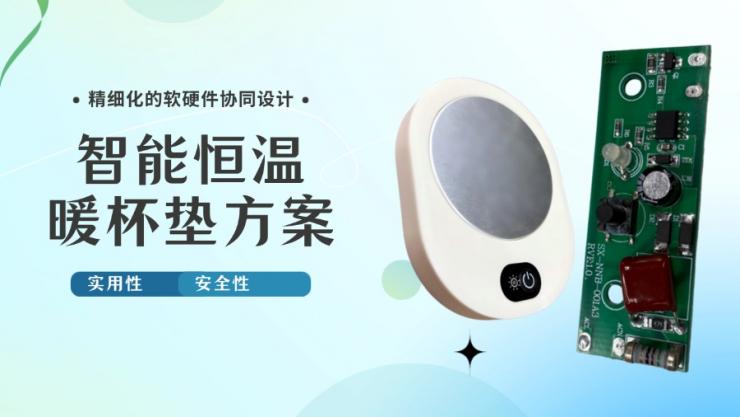

因此，納祥科技針對以上痛點，為客戶設計了基于單片機控制的智能恒溫暖杯墊方案，通過電熱轉換技術靈活調溫，使飲品、食物始終保持在50℃左右的口感溫度，還具備安全防護與節能環保特性。
（一）方案概述

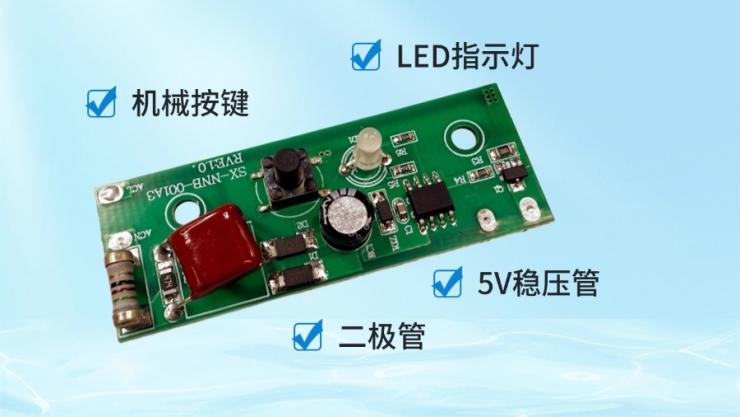

方案集成了單片機、發熱鋁盤、發熱絲、LED指示燈、二極管、5V穩壓管及機械按鍵等核心組件，支持40℃/50℃/60℃三檔恒溫調節，用戶通過單鍵循環操作控制開關及溫度切換，搭配指示燈（紅/紫/藍）顯示不同檔位，實現精準溫控與低功耗運行，兼顧高效導熱與耐用性。
方案主要具備以下特性——
? 精準溫控：搭配PWM調功方式恒溫調節，誤差±1.5℃
? 人性化交互：單鍵操控+LED指示燈顏色直觀反饋
? 安全防護：具防干燒、過溫保護等多重安全機制
? 高性價比：整機外圍簡潔，省去BOM成本
? 長效節能：靜止?fàn)顟B(tài)8小時自動關機
（二）方案原理
本方案采用AC-DC電源架構：220V交流電先經二極管轉換為直流電，再通過5V穩壓管輸出穩定低壓，為MCU及外圍電路供電；同時，MCU實時采集鋁盤溫度，通過PWM動態調節發熱絲功率，實現開關機與三檔恒溫，確保系統安全可靠運行。
系統分為四層架構——
? 交互層：機械按鍵觸發，MCU切換工作模式并驅動LED顯示對應顏色
? 電源層：220V交流電經二極管→5V LDO輸出，為MCU供電
? 控制層：實時采集溫度，MCU通過PWM動態調節占空比
? 執行層：發熱絲作為發熱元件，將發熱鋁盤導熱
（三）功能模塊
①主要參數：額定電壓為220V，額定功率16W
②主控單元：低功耗MCU，處理按鍵指令、溫度控制、LED顏色顯示
③加熱執行：發熱絲+發熱鋁盤，通過PWM調功實現 ±1.5℃恒溫精度
④安全防護：具防干燒、過溫保護等多重安全機制；靜止?fàn)顟B(tài)8小時自動關機
⑤電源系統：二極管+5V穩壓管，將AC 220V轉為DC 5V，保障電路穩定運行
⑥人機交互：輕觸開關+RGB LED，單擊切換檔位，藍/紫/紅燈對應60/50/40℃，四擊關機
（四）方案演示
下面，我們將為您展示本方案——

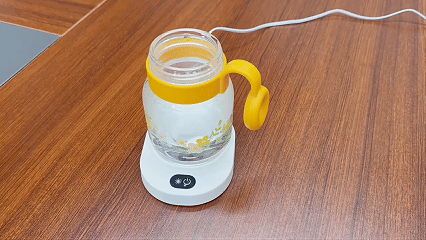

①按電源鍵開機，藍燈亮（60℃）可加熱保溫水、零食等
②依次按鍵，紫燈50℃，紅燈40℃，關機則燈滅
（五）方案總結
本方案通過精細化的軟硬件協同設計，提供了一種精準控溫、安全節能的使用體驗，兼具實用性與安全性，適用于家庭、辦公室等多種場景。
