上海2026年1月8日 /美通社/ -- 近日，MPS芯源系統（NASDAQ: MPWR）發布車規級薄膜晶體管液晶顯示器（TFT LCD）偏壓驅動器 —— MPQ5613D-AEC1。該產品通過了AEC-Q100 Grade 1可靠性認證，可廣泛適用于汽車TFT LCD型儀表盤、中控臺、抬頭顯示（HUD）等多種顯示屏應用場景。
隨著汽車智能化的飛速發展，車載顯示行業也呈現出快速增長趨勢。TFT LCD顯示屏作為主流技術，在汽車顯示屏應用中占比超過90%。MPQ5613D-AEC1作為一款專為汽車TFT LCD設計的偏壓驅動器，集成了4路輸出、VCOM緩沖器和柵極電壓整形等功能。

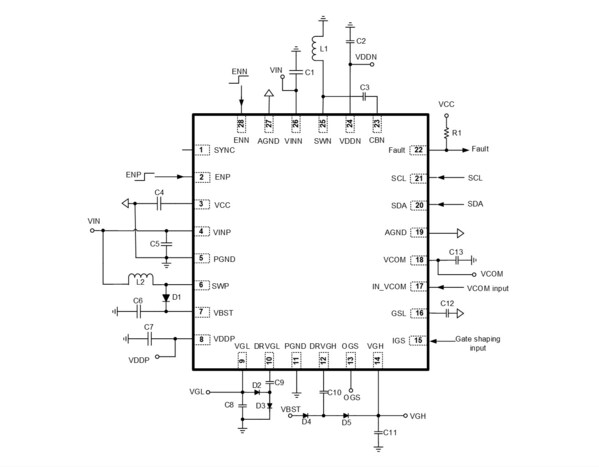

MPQ5613D-AEC1 典型應用圖
MPQ5613D-AEC1輸入電壓支持2.7 – 12V, 4路輸出模塊和VCOM緩沖器均支持電壓可調，升壓和升降壓模塊輸出電流最大可支持500mA，正向和負向電荷泵模塊輸出電流可達50mA，VCOM緩沖器輸出電流可達25mA。其升壓模塊支持2.7V到 21.8V寬輸出電壓范圍可調，升降壓模塊支持-0.7V到 -16.6V寬輸出電壓范圍可調，可驅動更大尺寸面板。
適配應用場景豐富
除了支持6檔可調的開關頻率（最大3MHz）外，MPQ5613D-AEC1同樣提供擴頻功能、支持升壓和升降壓模塊頻率同步和錯相（180o）控制方式，可以最大程度減小EMI。通過I2C 通訊接口任意配置VDDP, VDDN, VGH and VGL的上下電時序，MPQ5613D-AEC1可適配不同的應用場景。
保障設備穩定運行
MPQ5613D-AEC1強大的保護功能可保證設備的安全運行，具體功能包括輸入欠壓鎖定 (UVLO) 保護、SWP/SWN 逐周期限流保護、過溫保護 (OTP)、VDDP/VDDN/VGH/VGL 欠壓保護 (UVP)、VCOM 輸出過流保護 (OCP) 以及VDDP輸出限流保護。
小封裝的集成設計
在集成VCOM緩沖器和柵極電壓整形功能的基礎上，MPQ5613D-AEC1采用QFN (4mm x 5mm) 小封裝設計，可極大程度減小PCB面積并最大限度減少外部元器件的使用，從而節省BOM成本。

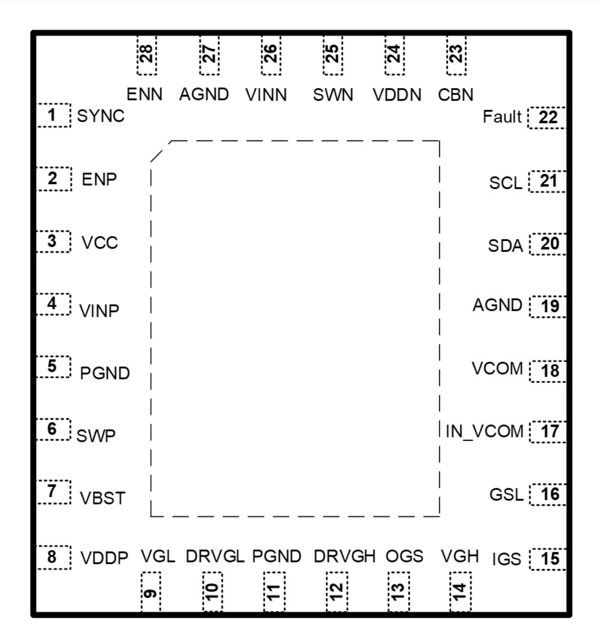

MPQ5613D-AEC1 封裝參考圖
針對汽車TFT LCD型儀表，中控，HUD等顯示屏應用，MPS還提供全局調光、分區調光等多種背光解決方案以滿足客戶的不同需求。
| Part Number | VIN Range (V) | VOUT (Max) (V) | # of Channels | Ichannel (max) (A) | Dimming Modes | Digital Interface | Package |
|---|---|---|---|---|---|---|---|
| MPQ3362-AEC1 | 3 - 36 | 36 | 1 | 4 | P-Dim, A-Dim | No | TSOT23-8 |
| MPQ3359A-AEC1 | 3.5 - 40 | 45 | 1/2/3/4 | 150 | P-Dim, A-Dim, Mix-Dim | No | QFN-20 (3x4) WF |
| MPQ3364-AEC1 | 3.5 - 36 | 45 | 4 | 150 | P-Dim, A-Dim, Mix-Dim | I2C(3 Selectable IC Address) | QFN-24 (4x4) WF |
| MPQ3365-AEC1 | 3.6 - 36 | 45 | 4 | 150 | P-Dim, A-Dim, Mix-Dim, I2C-Dim | I2C(3 Selectable IC Address) | QFN-24 (4x4) WF |
| MPQ3365A-AEC1 | 3.6 - 36 | 45 | 5 | 150 | P-Dim, A-Dim, Mix-Dim, I2C-Dim | I2C(3 Selectable IC Address) | QFN-24 (4x4) WF |
| MPQ3367-AEC1 | 3.5 - 36 | 45 | 6 | 150 | P-Dim, A-Dim, Mix-Dim | I2C(1 Selectable IC Address) | QFN-24 (4x4) WF TSSOP-28EP |
| MPQ3367A-AEC1 | 3.5 - 36 | 45 | 6 | 150 | P-Dim, A-Dim, Mix-Dim | I2C(3 Selectable IC Address) | QFN-24 (4x4) WF |
| MPQ3359C-AEC1 | 3.5 - 40 | Ext FET | 1/2/3/4 | 160 | P-Dim, A-Dim, Mix-Dim | No | QFN-20 (3x4) WF |
| MPQ3366C-AEC1 | 3.8 - 36 | Ext FET | 6 | 200 | P-Dim, A-Dim, Mix-Dim, I2C-Dim | I2C(4 Selectable IC Address) | QFN-24 (4x4) WF |
| MPQ3368-AEC1 | 3.8 - 36 | Ext FET | 8 | 200 | P-Dim, A-Dim, Mix-Dim, I2C-Dim | I2C(4 Selectable IC Address) | QFN-24 (4x4) WF |
MPS全局調光背光驅動產品
| Part Number | VIN Range (V) | LEDx ABS Voltage (V) | Channels | Ichannel (max) (mA) | Topology | Dimming Modes | Digital Interface | Package (mm) |
|---|---|---|---|---|---|---|---|---|
| MPQ3621-AEC1 | 3 - 11 | 12 | 48 | 50 | Current Source | 16-Bit P-Dim, 7-Bit A-Dim | 25MHz Serial Interface | QFN-68 (8x8) WF |
| MPQ3321-AEC1 | 3 - 22 | 24 | 48 | 80 | Current Source | 16-Bit P-Dim, 7-Bit A-Dim | 25MHz Serial Interface | QFN-68 (8x8) WF |
MPS Local Dimming背光驅動產品
產品購買與技術支持
如對上述方案感興趣，MPS可為您提供MPQ5613D-AEC1的產品數據手冊、評估演示板等豐富技術資源支持。同時，如有其他解決方案需求，也歡迎訪問咨詢更多產品詳情。
MPS公司簡介
Monolithic Power Systems, Inc. (MPS) 是一家全球領先的半導體公司，專注于基于芯片的高性能電源解決方案。MPS的使命是減少能源和材料消耗，從各方面改善生活質量。公司于1997年由CEO Michael Hsing成立，擁有三大核心優勢：深厚的系統級知識、卓越而專業的半導體設計能力、專有的半導體工藝、系統集成技術及創新能力。這些綜合優勢使MPS能夠?yàn)榭蛻?hù)提供可靠、緊湊和單片集成的解決方案，使其產品更節能、更經濟，同時也為我們的股東帶來持續的投資回報。
