在電子制造領域，表面貼裝技術（SMT）已成為現代PCBA組裝的核心工藝。從早期的通孔插裝到如今的高密度貼裝，制造技術的演進直接推動了電子產品的微型化與高性能化。

我們將從技術角度出發，深入剖析SMT與THT的工藝差異，詳解回流焊的熱力學機制及氮?dú)獗Ｗo(hù)技術的應用價值，并結合嘉立創SMT的制程能力，為工程師提供專業的工程選型建議。

SMT的發展起源與定義

SMT全稱為表面貼裝技術，其起源可追溯至20世紀60年代，最初由IBM公司以“平面安裝”之名進行研發 。

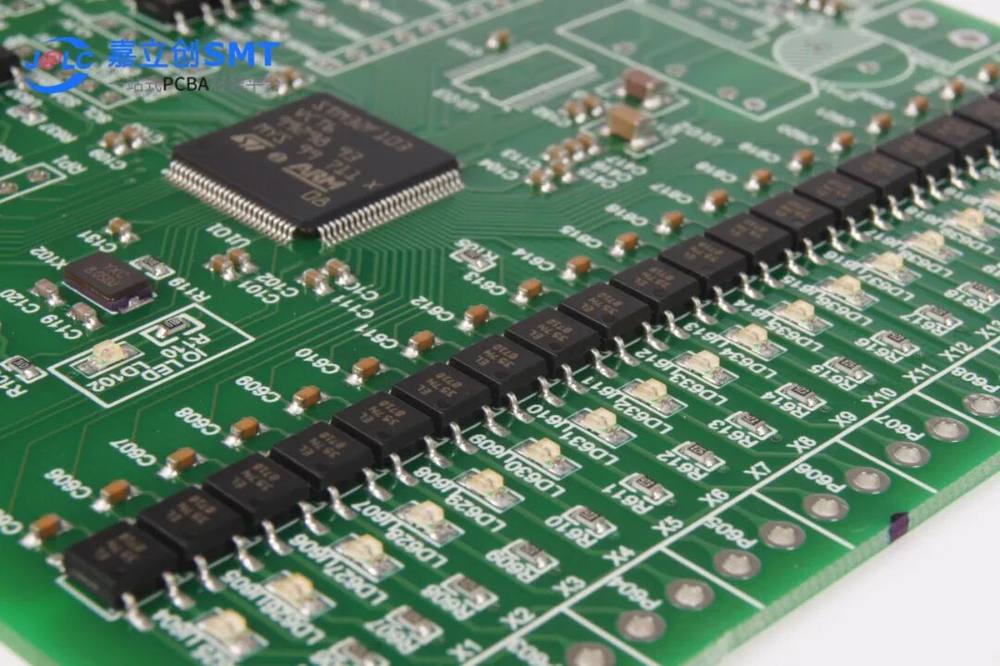

作為電子組裝技術的“第二次革命”，SMT的核心理念是將電子元器件直接貼裝、焊接在PCB表面 。與傳統工藝相比，SMT取消了貫穿PCB的鉆孔，這不僅釋放了巨大的設計潛力，使得PCB的兩面均可用于貼裝元器件，從而大幅提升了元器件密度 。

THT工藝的特點

通孔插裝技術（THT）是另一種電子元器件安裝方法，從20世紀50年代第二代計算機開始長期占據主導地位 。

THT工藝的基本工序?yàn)椤捌骷巍寮ǚ搴浮?。其主要適用于插裝類元器件，這類元器件多數功率較大 。THT通過引線（引腳）穿過PCB通孔進行焊接，這種連接方式使得電子元器件的固定強度強于SMT，因此在部分對機械強度有特殊要求的場合，THT工藝依然具有不可替代性 。

SMT與THT的差異：

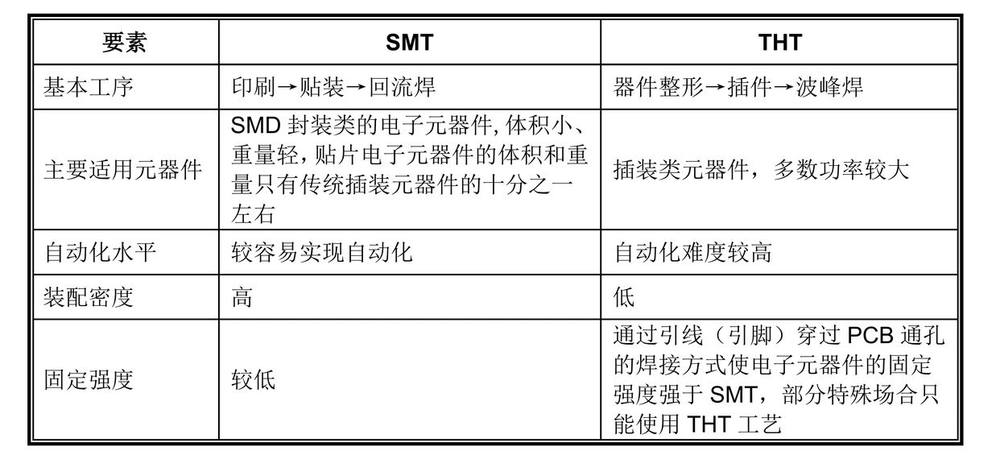

工序差異：SMT的基本工序?yàn)椤坝∷ⅰN裝→回流焊”，流程更易于實現自動化；而THT自動化難度相對較高 。

體積與重量：SMT適用SMD封裝類元器件，其體積和重量?jī)H為傳統插裝元器件的十分之一左右，極大地推動了輕量化設計 。

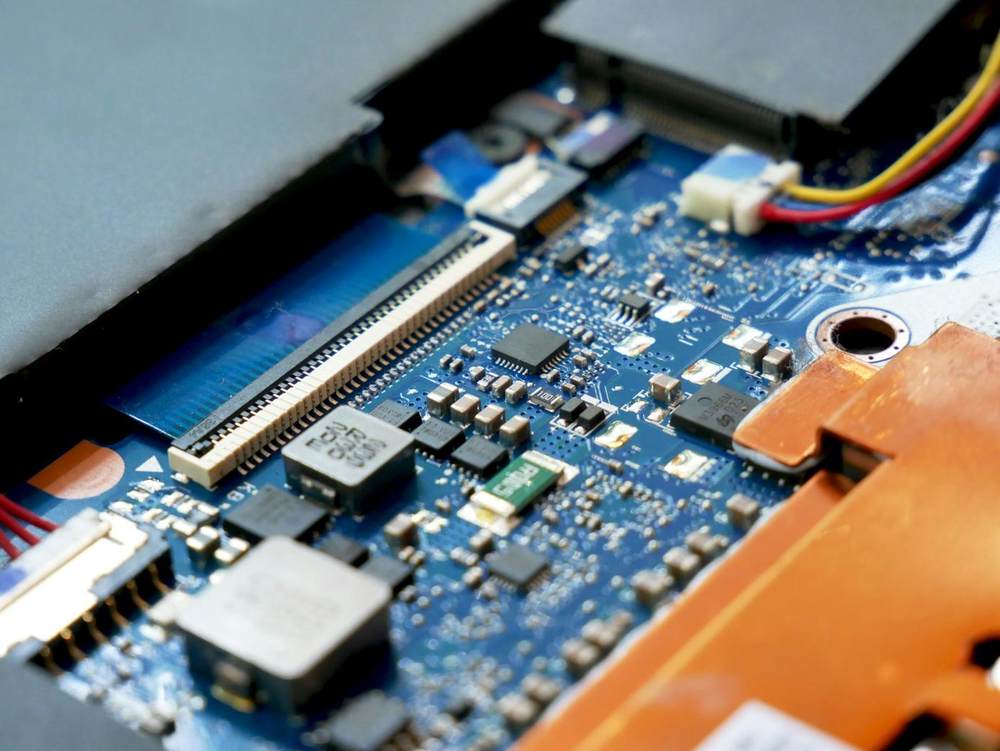

裝配密度：SMT裝配密度高，而THT裝配密度相對較低 。

以嘉立創SMT為例，不僅提供SMT貼片服務，同時也支持THT工藝，能夠滿足多樣化的組裝需求。

回流焊的熱力學原理與溫區管控

1、回流焊的工作原理

回流焊利用錫膏在加熱過程中的熱脹冷縮特性工作 。

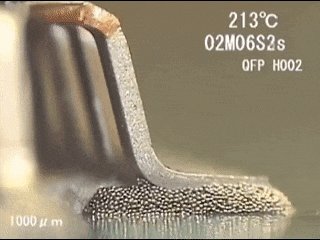

工藝核心在于將預涂在PCB焊盤上的錫膏加熱融化成液態。融化的錫液與PCB焊盤之間發生溶解擴散作用，潤濕焊盤與器件引腳 。

隨后，通過錫液表面對元器件引腳表面的毛細作用力，使得錫液流入引腳與焊盤之間，冷卻后形成永久連接 。

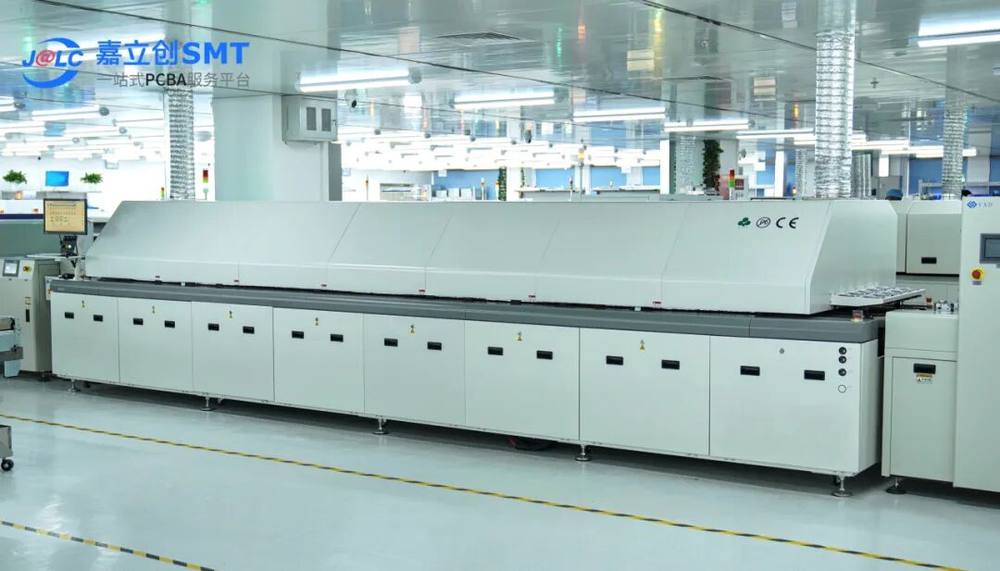

2、回流焊四大溫區

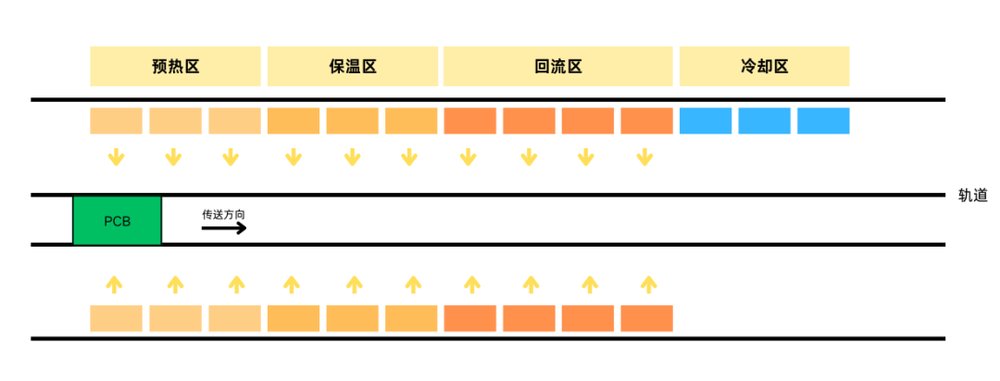

回流爐通常分為四個關鍵溫區，每個溫區擁有不同的溫度設置與功能：

預熱區：

通常在60℃ - 130℃左右，負責負責預熱電路板和元器件。

處于室溫下的PCB若升溫過快，會導致熱沖擊損壞元器件。預熱能防止溫度突變產生的熱應力，并使錫膏中的潮氣和揮發性成分有效揮發，減少焊點氣泡率 。

保溫區：

通常在120℃ - 160℃左右。繼預熱區后，進一步加熱，使焊盤和引腳上的潮氣完全揮發。

它可以確保電路板和元器件在進入回流區前達到相同溫度，避免因溫差導致的高溫?zé)釠_擊及焊接不良。

回流區：

溫度迅速升至錫膏熔點以上，通常在245℃左右（視錫膏類型而定）。錫膏熔融，是焊接最關鍵的步驟。

其中，低溫錫膏，爐溫約180℃±5℃；中溫錫膏，爐溫約215℃±5℃；高溫錫膏，爐溫約245℃±5℃。

冷卻區：

快速降低焊點溫度，使其固化形成穩定的金屬焊點。需要注意的是，冷卻過程需控制速度，避免冷卻過快引起熱應力。

關鍵設計注意事項

為確保回流焊質量，設計端需注意以下事項：

第一，焊盤間距： 由于錫液表面張力影響，間距過近會導致連錫，推薦保持在0.3mm以上 。

第二，雙面焊接策略： 一般先焊元器件少/體積小的一面。在二次回流焊時，底層焊點可能軟化，因此推薦將大器件放置在同一面，且先焊器件較輕的一面，防止大器件掉落 。

普通熱風 VS 氮?dú)饣亓骱?

1、普通熱風回流焊的局限性

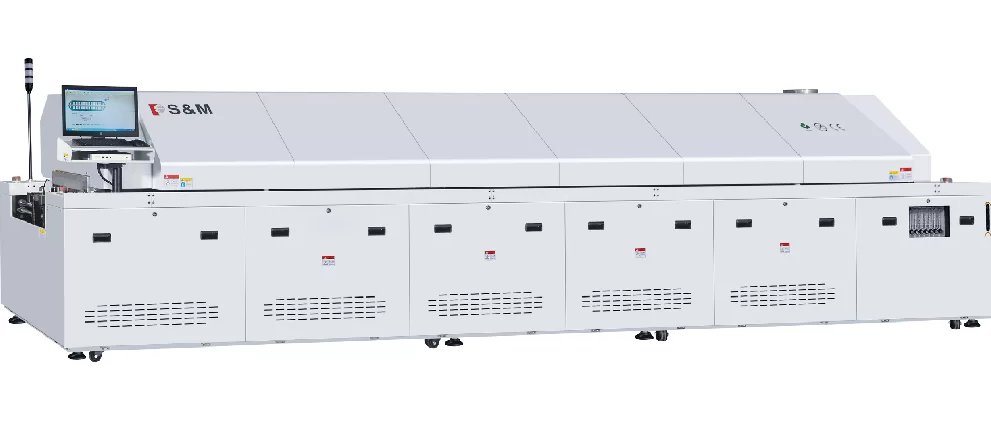

普通熱風回流焊利用加熱絲和渦輪風機形成爐內熱風循環。

在此環境下，焊接過程有空氣參與。多數元器件引腳材質為銅，高溫環境會加速其氧化，與氧氣反應生成CuO（氧化銅）等產物 。這層氧化層會阻礙焊料的延展性和爬錫效果，導致焊接后出現明顯的斑駁痕跡，且降低了焊錫與引腳的潤濕高度 。

2、氮?dú)饣亓骱傅墓に噧?yōu)勢

氮?dú)饣亓骱甘窃跓犸L(fēng)工藝基礎上，向爐膛內充入高濃度氮?dú)廨o助焊接 。其核心優勢體現在以下三個方面：

●降低氧化風險：氮?dú)庥行Ы档土烁邷叵潞稿a接觸的氧氣濃度，大幅減少焊錫表面及引腳的氧化反應 。

●提升潤濕性能：氮?dú)猸h(huán)境下，焊料潤濕能力顯著提高，降低了焊錫在焊盤表面的潤濕角，使得焊點潤濕面積更大、更飽滿 。

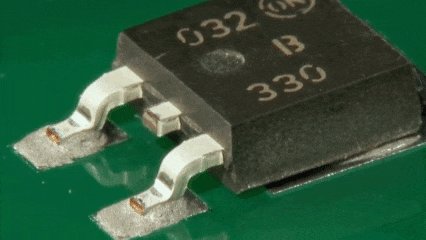

●優化外觀與爬錫：氮?dú)夤に嚤Ａ袅撕稿a本身的金屬質感，焊點光澤度更亮，且器件引腳根部的爬錫效果更佳 。

盡管氮?dú)饣亓骱敢蛟O(shè)備結構（密封保溫、散熱系統）復雜及持續消耗高純度氮?dú)舛鴮?dǎo)致成本略高，但其對焊接質量的提升是顯著的 。

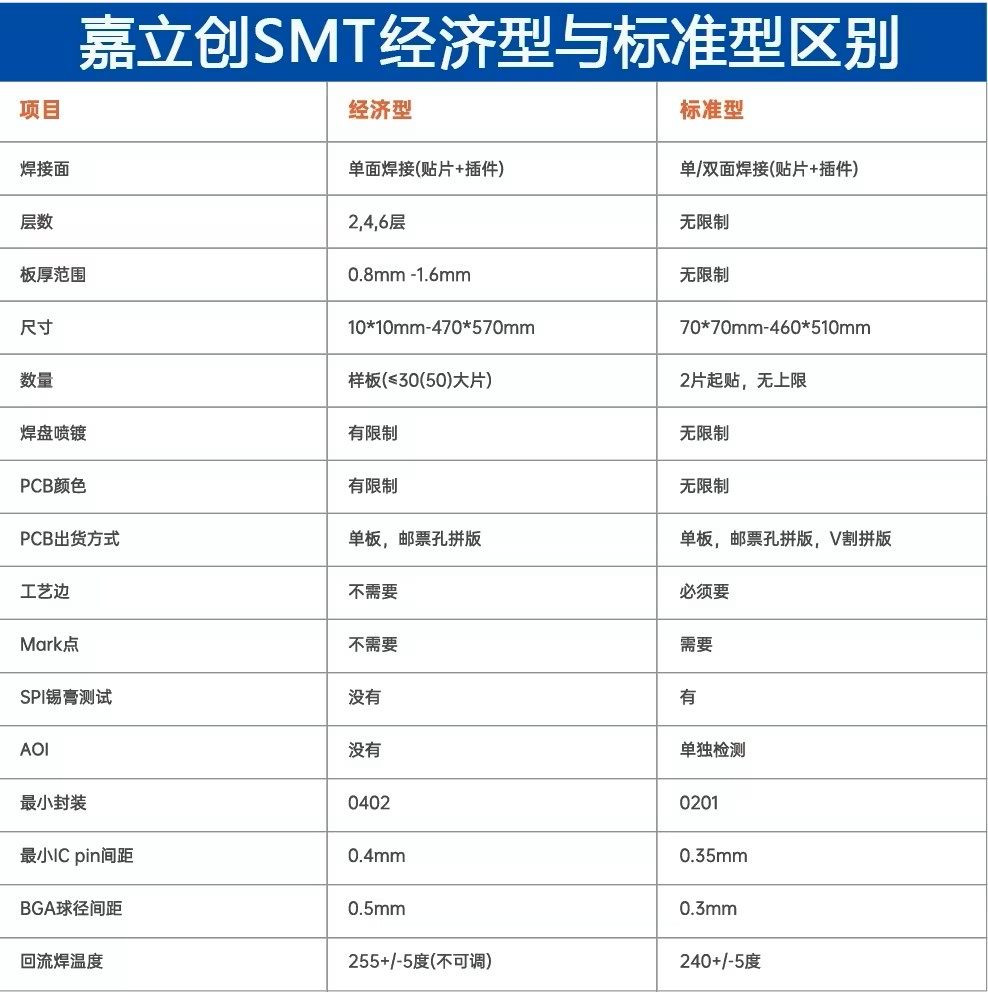

選型指南：嘉立創經濟型與標準型SMT

針對不同階段的研發與生產需求，嘉立創SMT提供了差異化的服務模式。

自2015年深耕SMT領域以來，嘉立創已建立強大的供應鏈體系 。目前在珠海和韶關擁有兩大自營生產基地，部署超過500臺雅馬哈高速貼片機及300多條“貼檢一體”生產線 。

產線不僅配備了氮?dú)饣亓骱福€引入了3D AOI、3D X-ray、飛針測試等高端檢測設備，實現了從PCB制造、元器件采購到SMT貼片的一站式全流程服務 。

寫在最后

從基礎的THT插裝到精密的SMT貼片，從常規的熱風焊接到高可靠性的氮?dú)饣亓骱?，工藝的選擇直接決定了PCBA的電氣性能與可靠性。

工程師應根據項目所處的階段（原型驗證或量產）、設計復雜度及成本預算，科學選擇嘉立創“經濟型”或“標準型”SMT服務，以實現最佳的制造效益。
