[導讀]Type-C轉DC誘騙線方案采用MCU、取電芯片、數碼管、2個物理按鍵等核心部件，滿足5V/9V/12V/15V四檔電壓切換，實現“一線通用”，解決兼容痛點
雖然USB-C已成主流，但筆記本、小家電等傳統設備仍需DC圓口/方口適配器供電，在多設備互聯時兼容性差，直接影響用戶體驗。
針對上述問題，納祥科技在本期客戶案例中推出的Type-C轉DC誘騙線方案能夠有效實現。本方案可靈活調節輸出電壓，配置65W快充適配器，替代傳統笨重適配器，實現“一線通用”。
（一）方案概述
本方案通過USB PD/QC協議與充電器/充電寶通信，MCU根據按鍵指令，控制取電芯片動態調節目標電壓，數碼管顯示當前電壓值，最終輸出穩定DC電源供設備使用。
方案設計簡潔，采用MCU、取電芯片、數碼管、2個物理按鍵等核心部件。用戶可通過按鍵切換檔位，實時查看電壓，滿足了以下核心需求：
? 輸出規格：5V/9V/15V/20V（自適應切換）
? 性能指標：支持最大20V 3A 60W功率
? 應用場景：老舊儀器升級、便攜式工具供電等非標場景
（二）功能模塊
①取電與協議通信模塊：作為方案的核心，承擔與 Type-C 充電器的交互任務
②電壓配置模塊：由物理按鍵與MCU組成，用戶通過短按操作觸發指令
③指示交互模塊：采用數碼管與雙按鍵構成人機界面
④控制模塊：處理按鍵指令，驅動數碼管顯示
⑤保護模塊：集成多重安全防護功能
（三）方案演示
下面，我們將為你演示本方案——

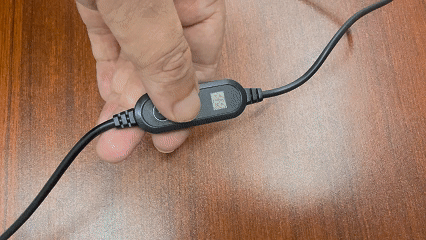

①將Type-C口插入充電頭并連接電源，支持4檔電壓調節

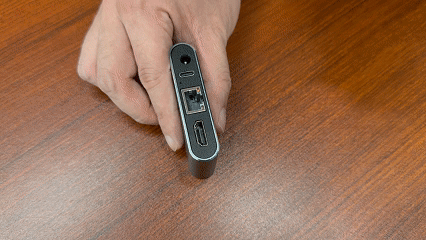

②將電壓調至20V3A，適配智能遠控硬件即可使用
（四） 方案總結
本方案采用模塊化設計，即插即用，集成過壓/過流/過溫保護，兼具靈活性與可靠性，解決傳統設備與新型PD適配器兼容問題，適用于路由器、小風扇、投影儀等設備。
注意事項——
①兼容性：需確保Type-C電源支持PD/QC協議，且與設備的電壓需求匹配。
①電流限制：操作時需注意正負極連接，合理選擇最大輸出電流，避免誤接損壞設備。
