引言

廣州新機場的新轉報系統負責整個中南地區AFTN電報的傳輸和交換，而FA36設備則是基于IP的新一代的傳輸接入設備，是面向企業核心和運營商網絡的高性能、高可靠性的多業務傳輸接入需求，面向全業務、開放的業務模型而開發的新一代智能業務傳輸接入設備。FA36網絡作為中南地區新建的綜合業務傳輸網絡，負責中南地區各空管分局（站）之間的雷達、報文、話音等業務的傳輸交換。

這兩套新系統投入使用后，大大改善和提高了中南地區AFTN電報和其他空管業務的傳輸和交換能力。但是，新設備的一些電氣特性和功能與原來的設備有所不同，在日常維護使用過程中曾經出現過以下故障。

1轉報系統智能程控異步單元故障描述

某月某日，轉報系統出現多個信道沒有收到電報，檢查發現這幾個信道都是接在同一臺智能程控異步單元上，在轉報主機上無法PING通該異步單元。用電腦從智能程控異步單元配置端口登錄后，發現該設備處于死鎖狀態，敲鍵盤沒有任何反應。更換了一臺冷備異步單元，接上數據線和網線后，發現新接上的異步單元也出現同樣的故障，反而替換下來的異步單元經過加電檢查發現狀態正常。于是嘗試逐條拔插異步單元上所接入的數據線和網線，最后發現把其中一路連接FA36設備的數據線拔掉后，異步單元恢復正常工作。

2故障現象分析

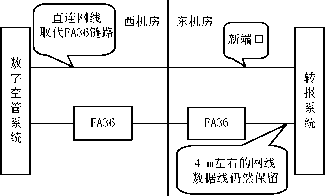

被拔掉的數據線原來是連接“數字空管系統”進行報文傳輸?shù)?，該系統當初接入轉報系統時，中間通過2臺FA36作為中繼連接，后來為簡化網絡連接，改為直接采用網線連接到轉報系統，同時在FA36設備上取消了相應端口、鏈路的配置,但數據線仍然保留。具體連接如圖1所示。

圖1數字空管系統連接圖

造成轉報系統故障的原因應該與連接FA36設備的數據線纜有關系，因此，筆者首先使用設備對連接FA36的數據線進行了檢測。轉報機與FA36互聯的數據線以及數據線兩端的

圖2轉報機與FA36互聯的數據線以及數據線兩端的接口詳細情況

在制作數據線纜時,FA36的DB-25接口只接入了接收、發送和信號地3個管腳，即2腳、3腳和7腳；而由于新轉報機異步單元的異步端口是RJ-45端口，除了收、發管腳和信號地管腳以外，其他的控制信號（DCD、CTS、RTS等）管腳也全部接入了異步單元。

通過對FA36的物理端口測試發現，該端口的發信號管腳有一個峰值為15V左右，占空比約為30%的方波信號輸出，圖3所示是其方波信號圖。該方波信號既不是用戶數據信號（當時FA36端口沒做任何配置,為初始狀態），又不是常態恒定的電平信號。另外，測試同時發現，在連接數據線的末端（新轉報機異步模塊端），DCD控制信號管腳也產生了感應方波信號，形狀與發信號管腳相同，峰值為5V左右。

雖然接在FA36上的數據線端口沒有接入DB-25的DCD控制信號管腳，但FA36端口發信號管腳輸出的的方波信號經過4m左右的數據線到達轉報機端口時，在DCD控制信號管腳上產生了感應方波信號。由于異步單元的RJ-45端口接入DCD控制信號管腳，結果感應方波信號輸入到了異步單元的異步端口中去。

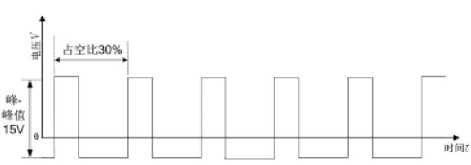

（a）FA36設備SAE端口針腳3（TxD腳）默認輸出電平波形圖

（b）轉報異步單元針腳7（DCD腳）感應信號電平波形圖

圖3方波信號波形圖

DCD信號是載波檢測信號，智能程控異步單元是通過檢測DCD管腳的電平高低來判斷鏈路是否中斷。根據美國電子工業協會（ElectronicIndustryAssociation，EIA）制定的RS-232-C串行物理接口標準，正常的DCD管腳應該是常態恒定的，即全是正電壓或全是負電壓的輸出狀態。當DCD管腳出現了方波狀態（即正電壓和負電壓交替出現），將會造成智能程控異步單元對鏈路狀態的誤判為一會兒中斷一會兒正常。方波的頻率越大，對鏈路狀態的判斷功能消耗了設備CPU的資源越多，最終幾乎將CPU資源全部占用，而無法響應其他端口的數據收發。這時，如果把這條數據線拔掉，智能程控異步單元CPU資源被釋放，可以恢復正常工作。

經過進一步測試發現，無論FA36的SAE端口配置成何種速率，端口的發送數據管腳都會輸出15V方波信號，區別是端口的速率越高，方波的頻率也越大。同時，在數據線末端（故障實例為RJ-45接口端）的7針腳（異步單元定義為DCD控制信號管腳）會產生前文提到的5V感應方波。測試表明，當FA36的SAE端口速率較低，如300b/s?19.2Kb/s時，由于感應方波頻率較小，異步單元的CPU資源占用不算太大，還可以響應其他端口的數據收發；當FA36的SAE端口處于高速狀態時，感應方波干擾頻率較大，異步單元的CPU資源占用也隨著增大，造成異步單元沒有CPU資源去處理其他端口的數據收發和其他功能，從而產生死鎖現象。

后經證實，F(xiàn)A36的SAE端口如果取消端口配置，而還原成默認狀態時（即端口不作任何配置，不指定同異步狀態和速率），端口會處于默認配置狀態，即同步64Kb/s。

3故障啟示

從故障分析中可以看到：新轉報系統的智能程控異步單元的端口，除了一般異步線路所需的收管腳、發管腳和信號地管腳以外，其他控制信號管腳也接入了系統，包括DCD控制信號。新轉報機的智能異步單元新增了對端口的DCD信號管腳的檢測功能，通過對DCD信號的檢測判斷鏈路狀態。如果判斷鏈路狀態為中斷，就自動把要發送的AFTN電報保存起來，待鏈路狀態恢復正常后繼續發送，以避免發送電報的丟失。在默認設置下，轉報機智能程控異步單元會探測并處理端口的DCD信號，所以DCD針腳的高頻感應方波信號會導致異步單元CPU資源大量消耗，甚至死鎖。針對這一特點,在對新轉報系統的日常運行維護中，應避免感應方波信號干擾異步單元正常工作。

同時，要規范自動轉報系統的運行維護，在取消轉報系統異步業務時，應同時拆除相應端口的連線或設備，避免意外原因干擾設備正常工作。

4結語

本文通過日常運行維護中的一個故障實例分析，希望借此拋磚引玉，和大家一起分享一些設備維護的經驗。目前，民航“十二五”規劃正在逐步實施中，為了提高空管保障的水平,空管業務的傳輸設備不斷升級和更新，平面通信網絡性能也不斷完善和提高。在新設備逐漸取代舊設備的過程中，特別應注意研究傳輸設備通信模塊的電氣特性，多與廠家溝通、了解并盡可能多地掌握新系統設備的技術特點和設計理念，盡快地熟悉和深入了解新設備的各種特性，不斷積累維護經驗，以提高自身的設備保障能力。
