多用途收錄機電視機信號發生器電路

時間：2008-05-23 18:01:03

關鍵字：信號發生器機電發生器電路 KHZ

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]電路如圖所示,IC1,C1組成400HZ左右的低頻振蕩器;IC2、C3組成37MHZ左右的高頻振蕩器；由C2輸出的低頻信號對高頻信號進行調制。C4和天線構成發射系統。高頻振蕩器的諧波可在電視機三頻道接收（或其它頻道）顯示出黑白

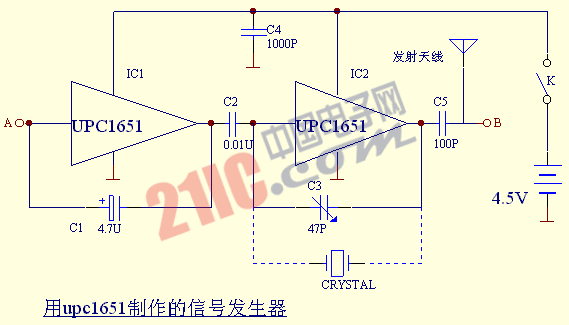

電路如圖所示,IC1,C1組成400HZ左右的低頻振蕩器;IC2、C3組成37MHZ左右的高頻振蕩器；由C2輸出的低頻信號對高頻信號進行調制。C4和天線構成發射系統。高頻振蕩器的諧波可在電視機三頻道接收（或其它頻道）顯示出黑白相間的條格信號。A點、B點輸出信號，分別作低頻及圖像通道的檢測信號源。把C3換成石英晶體可使振蕩頻率穩定，如圖虛線部分所示。若把接C3處使用一副接線柱或插座，把C3分別換成晶體；頻率選為465KHZ、10.7KHZ、6.5KHZ、4.43MHZ、37MHZ 就可以做收錄機、電視機的中頻信號源。
